سوکت زدن کابل شبکه
در دنیای مدرن ارتباطات دیجیتال، اتصال قابل اعتماد و سریع بیش از هر زمان دیگری ضروری است. چه در حال سیم کشی خانه، دفتر یا مرکز داده باشید، عملکرد شبکه شما به شدت به کیفیت اجزای آن بستگی دارد. از روترها و سوئیچ ها گرفته تا خود کابل های اترنت. به همین دلیل ممکن است به آموزش نحوه سوکت زدن کابل شبکه نیاز پیدا کنید. کابل شبکه، زمانی که خریداری می شود، در مقایسه با کابل های پچ پیش ساخته، گزینه ای فوق العاده مقرون به صرفه است. ارزش هر متر می تواند به میزان قابل توجهی کاهش یابد، و آن را به یک انتخاب هوشمندانه هم برای تاسیسات در مقیاس بزرگ و هم برای پروژه های کوچکتر و صرفه جویی در بودجه تبدیل می کند.
علاوه بر این، رویکرد “خودت کارها را انجام بده” به افراد این امکان را میدهد که بتوانند کابلهایی با طول سفارشی ایجاد کنند که الزامات خاص را برآورده میکنند. و ضایعات اضافی و هدر رفت را که میتواند با طولهای استاندارد به وجود بیاید، حذف میکند. با این حال، ساخت موفقیت آمیز پچ کورد شبکه نیاز به توجه به جزئیات، یک دست قوی و کمی دانش دارد. در اینجا یک راهنمای جامع در مورد نحوه سوکت زدن کابل شبکه، آورده شده است.
وسایل و ابزار سوکت زدن کابل شبکه
- کابل شبکه: Cat5e یا بالاتر (Cat6/Cat6a/Cat7) بسته به نیاز سرعت شبکه شما.
- سوکت کابل شبکه RJ45: این سوکت به مانند دو شاخه های مدولار هستند که به انتهای کابل متصل می شوند.
- Crimping Tool: ابزار تخصصی است که برای اتصال سیم به سوکت استفاده می شود.
- سیم چین یا قیچی: کابل را به طول دلخواه خود ببرید.
- دور بر یا چاقوی تیز: برای جدا کردن ژاکت محافظ از روی کابل برای آشکار شدن سیم ها.
- تستر کابل (اختیاری): برای بررسی اینکه هر سیم به درستی متصل شده است و کابل به درستی کار می کند.
برای اطلاعات بیشتر در مورد ابزارها می توانید اینجا را کلیک کنید: کیت ابزار شبکه.
راهنمای گام به گام ساخت پچ کورد شبکه

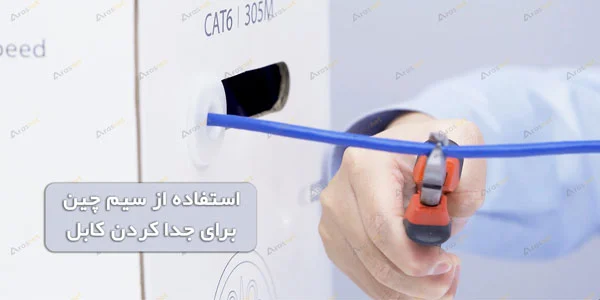

اندازه گیری و برش کابل
با اندازهگیری طول کابل شبکه مورد نیاز خود و اضافه کردن چند سانتی متر برای محاسبه اشتباهات احتمالی و بخشی از کابل که جدا میشود، شروع کنید. از سیم چین یا قیچی برای بریدن کابل تمیز و بدون له کردن سیم کشی داخلی استفاده کنید.

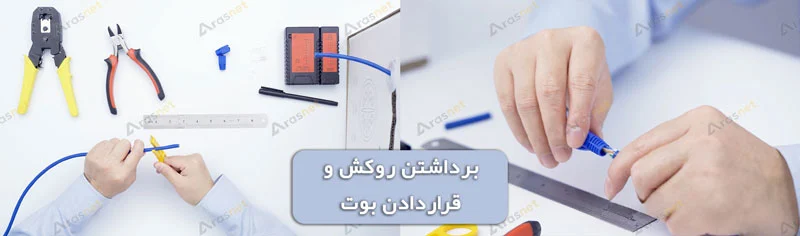

جدا کردن روکش کابل
با دور بر یا چاقوی تیز خود، حدود یک اینچ از ژاکت بیرونی را از هر انتهای کابل جدا کنید و مطمئن شوید که به جفت سیم های پیچ خورده داخل آن آسیب نرسانید. پس از برداشتن ژاکت، چهار جفت سیم پیچ خورده را مشاهده خواهید کرد که هر یک دارای الگوی رنگی مشخصی هستند. کابل را وارد بوت سوکت کنید.

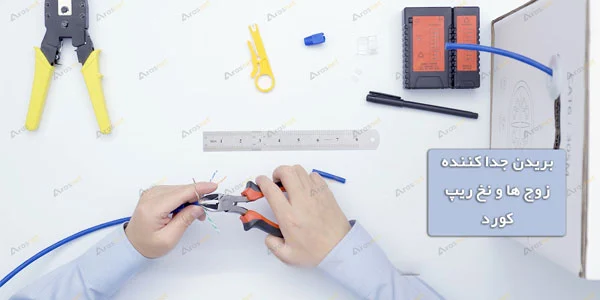

بریدن سپریتر و نخ ریپ کورد

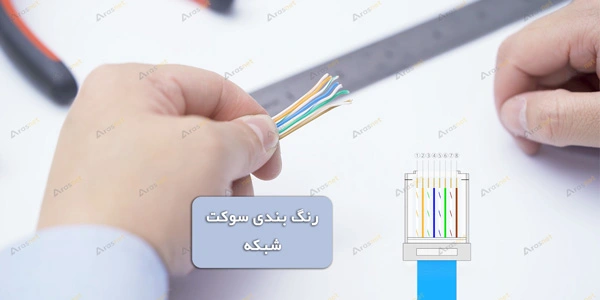

ترتیب رنگ در سوکت زدن کابل شبکه
هر جفت را بچرخانید و هشت سیم جداگانه را تا حد امکان صاف کنید. این سیمها باید مطابق با استانداردهای سیمکشی T568A یا T568B، که طرحهای سیمکشی با کد رنگی برای کابلهای اترنت هستند، مرتب شوند. چیدمان معمولی برای یک پچ کورد استاندارد به شرح زیر است (از چپ به راست، با گیره کانکتور RJ45 به سمت شما):
توجه داشته باشید:
استاندارد T568B: 1. سفید/نارنجی، 2. نارنجی، 3. سفید/سبز، 4. آبی، 5. سفید/آبی، 6. سبز، 7. سفید/قهوهای، 8. قهوهای
بیشتر بدانید: کابل شبکه UTP CAT6 لگراند
T568A و T568B اساساً از نظر عملکرد یکسان هستند، بنابراین یک استاندارد را انتخاب کنید و در سراسر کابل کشی خود به آن پایبند باشید تا سازگاری داشته باشید.

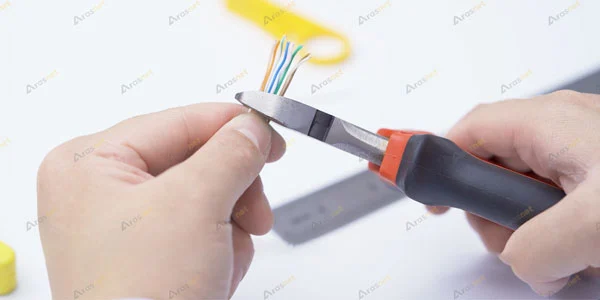

سیم ها را به طول مناسب ببرید
پس از مرتب شدن به ترتیب صحیح، سیم ها را محکم بین انگشتان خود نگه دارید و با استفاده از سیم چین، آنها را به طول حدود نیم اینچ از جایی که از روکش کابل خارج می شوند، ببرید و مطمئن شوید که انتهای سیم ها یکنواخت هستند.

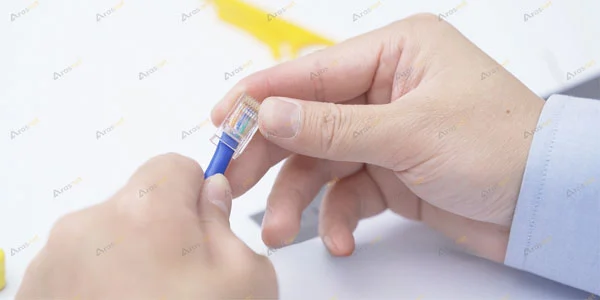

سیم ها را به سوکت وارد کنید
سیم های بریده شده را با دقت داخل کانکتور RJ45 بکشید و نظم را حفظ کنید. آنها را تا انتها فشار دهید تا غلاف کابل کمی در داخل کانکتور قرار گیرد و هر سیم در شیار جداگانه خود قرار گیرد. قبل از اینکه به مرحله بعدی بروید، برای آخرین بار ترتیب رنگ را دوباره بررسی کنید.

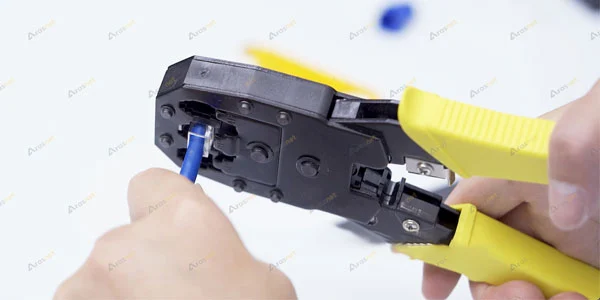

کریمپ در سوکت زدن کابل شبکه
کانکتور را در شکاف چین دار جک RJ45 ابزار چین دار قرار دهید و از قرار گرفتن کامل آن اطمینان حاصل کنید. دسته های ابزار چین را محکم به هم فشار دهید. این ابزار روی پین های رابط فشار می آورد، آنها را در هر سیم قرار می دهد و غلاف را برای اتصال قوی محکم می کند. استفاده از نیروی کافی برای اطمینان از چین و چروک ایمن بسیار مهم است.

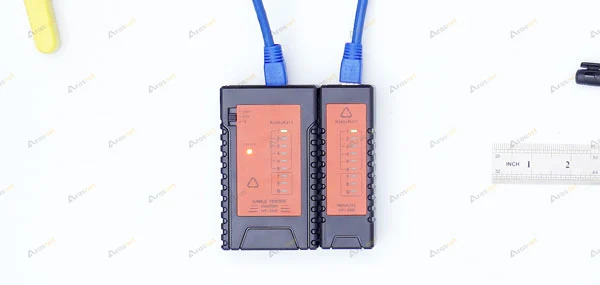

تست کابل (اختیاری اما توصیه می شود)
پس از کریمپ سوکت rj45 دو سر کابل، عاقلانه است که آن را با تسترکابل تست کنید. این مرحله تأیید می کند که آیا تمام اتصالات کابل شبکه درست هستند و کابل همانطور که انتظار می رود کار می کند. هر انتهای کابل را به تستر وصل کنید و مطمئن شوید که تمام چراغ های نشان داده شده به ترتیب مناسب و مطابق با یکدیگر هستند.
اشتباهات سوکت زدن کابل شبکه
خطای ترتیب سیم: قبل از کریمپ، توالی سیم را دوباره بررسی کنید. این رایج ترین اشتباه هنگام ساخت پچ کورد است.
کریمپ ناقص: سیم هایی که به طور کامل در کانکتور قرار نگرفته اند قبل از کریمپ ممکن است منجر به اتصال ضعیف شود.
سیمهای آسیبدیده: هنگام جدا کردن و مرتب کردن سیمها با ملایمت رفتار کنید تا به آنها آسیب نرسانید.
نتیجه
ایجاد پچ کورد شبکه خود می تواند یک تجربه غنی باشد – نه تنها کابل کشی با طول سفارشی و رضایت از خودکامگی را ارائه می دهد، بلکه به کاربران اجازه می دهد تا عملکرد درونی زیرساخت شبکه خود را درک کنند. با مواد مناسب و رعایت دقیق مراحل ذکر شده، هر کسی میتواند کابلهای اترنت با کیفیت بالا و بادوام تولید کند که اتصالات قابل اعتماد و سرعت بالایی را فراهم میکند.
