ترانکینگ و داکت؛ مدیریت مسیر کابلهای شبکه و برق
انواع ترانکینگ و داکت برای هدایت، محافظت و مدیریت مسیر کابلهای شبکه و برق
ترانکینگ و داکت از تجهیزات مهم برای هدایت، نظمدهی و محافظت از مسیر کابلهای شبکه و برق در ساختمانهای اداری، تجاری، مسکونی و پروژههای زیرساختی هستند. انتخاب صحیح این تجهیزات علاوه بر ایجاد مسیر منظم برای کابلکشی، دسترسی به کابلها برای توسعه و نگهداری آینده را نیز سادهتر میکند.
اگرچه ترانکینگ و داکت در نگاه اول کاربرد مشابهی دارند، ساختار و قابلیتهای آنها یکسان نیست. ترانکینگ معمولاً یک سیستم کاملتر برای توزیع کابل و نصب تجهیزات جانبی ارائه میدهد، در حالی که داکت بیشتر برای ایجاد یک مسیر ساده و منظم جهت عبور کابل مورد استفاده قرار میگیرد.
ترانکینگ یا داکت؛ از کجا شروع کنیم؟
اگر فقط به یک مسیر مشخص برای عبور و پوشاندن کابلها نیاز دارید، بررسی داکت میتواند نقطه شروع مناسبی باشد. اما اگر پروژه به تفکیک مسیر کابلها، نصب پریز و تجهیزات یا استفاده از مجموعهای از اتصالات و متعلقات نیاز دارد، معمولاً بررسی سیستم ترانکینگ منطقیتر است.
تفاوت ترانکینگ و داکت چیست؟

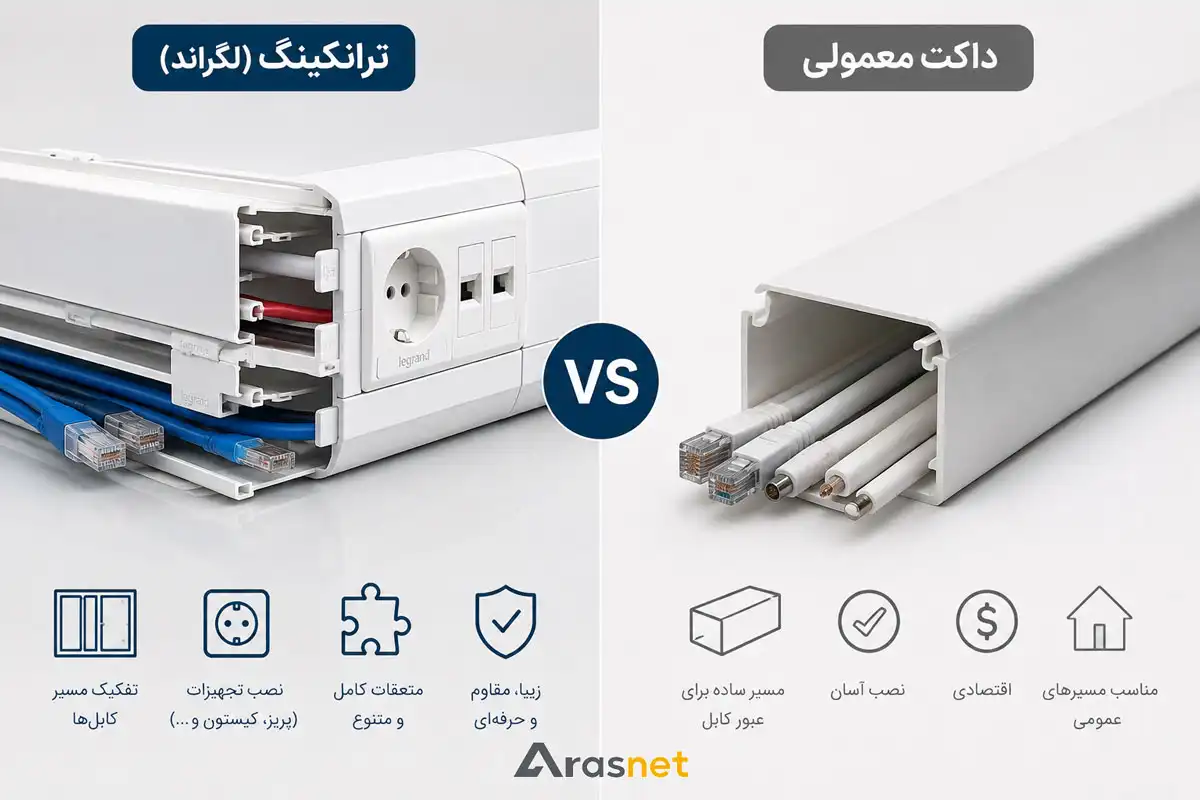

مقایسه ساختار و کاربرد ترانکینگ لگراند و داکت معمولی در مدیریت مسیر کابلهای شبکه و برق
مهمترین تفاوت این دو سیستم در میزان امکانات و انعطافپذیری آنهاست. داکت معمولاً ساختار سادهتری دارد و برای عبور کابل از یک مسیر مشخص استفاده میشود. ترانکینگ میتواند بخشی از یک سیستم جامعتر برای توزیع کابل در محیط ساختمان باشد.
| معیار | ترانکینگ | داکت |
|---|---|---|
| کاربرد اصلی | مدیریت و توزیع ساختاریافته کابل | هدایت و پوشاندن مسیر کابل |
| تفکیک مسیر کابلها | در مدلهای سازگار با پارتیشن امکانپذیر است | وابسته به ساختار و مدل داکت |
| نصب تجهیزات | در سیستمهای مناسب امکان نصب تجهیزات سازگار وجود دارد | معمولاً کاربرد اصلی آن نیست |
| تنوع متعلقات | معمولاً گستردهتر | ساختار سادهتر |
| پروژههای توسعهپذیر | انعطافپذیری بیشتر | مناسب مسیرهای سادهتر |
| هزینه سیستم | وابسته به ابعاد و متعلقات موردنیاز | در کاربردهای ساده معمولاً اقتصادیتر |
انتخاب مسیر مناسب برای پروژه
داکت
برای مسیرهایی که هدف اصلی آنها عبور منظم و محافظت از کابل است و به ساختار پیچیدهتر ترانکینگ نیاز ندارند، داکت میتواند راهکار سادهتری باشد.
ترانکینگ چیست؟
ترانکینگ یک سیستم مدیریت مسیر کابل است که میتواند علاوه بر بدنه و درپوش، از مجموعهای از قطعات و متعلقات برای ادامه مسیر، تغییر جهت، تفکیک کابلها و در برخی سیستمها نصب تجهیزات الکتریکی و شبکه استفاده کند.
به همین دلیل هنگام انتخاب ترانکینگ نباید فقط ابعاد بدنه را بررسی کرد. موجودبودن متعلقات سازگار، امکان توسعه مسیر و نیازهای آینده پروژه نیز در انتخاب سیستم اهمیت دارند.
برای بررسی جزئیتر انواع، ابعاد، متعلقات و محصولات موجود، به صفحه تخصصی ترانکینگ مراجعه کنید.
داکت چیست؟
داکت برای ایجاد مسیر مشخص جهت عبور کابلها روی دیوار یا سایر سطوح استفاده میشود. ساختار نسبتاً ساده آن باعث شده در بسیاری از کابلکشیهای شبکه، برق، تلفن و سیستمهای جانبی ساختمان مورد استفاده قرار گیرد.
ابعاد داکت باید متناسب با تعداد و قطر کابلهای عبوری انتخاب شود و بهتر است مقداری ظرفیت برای تغییرات یا توسعه آینده نیز در نظر گرفته شود.
ترانکینگ و داکت در شبکه چه کاربردی دارند؟
شبکههای اداری
ایجاد مسیر منظم برای کابلهای شبکه میان رک، ایستگاههای کاری و نقاط اتصال.
ساختمانهای تجاری
هدایت کابلهای شبکه و سایر زیرساختها در مسیرهای قابل دسترسی و قابل توسعه.
بازسازی ساختمان
ایجاد مسیر کابل روی سطوح بدون نیاز به اجرای گسترده کابلکشی توکار.
توسعه شبکه موجود
افزودن مسیرهای جدید کابل در پروژههایی که زیرساخت شبکه آنها در حال گسترش است.
هنگام انتخاب ترانکینگ یا داکت به چه مواردی توجه کنیم؟
- تعداد کابلها:
حجم کابل فعلی و توسعه احتمالی آینده را در نظر بگیرید. - قطر کابل:
کابلهای مختلف شبکه و برق میتوانند فضای متفاوتی اشغال کنند. - نوع مسیر:
تعداد تغییر جهتها، گوشهها، انشعابات و پایان مسیر بررسی شود. - تفکیک کابلها:
در صورت عبور انواع مختلف کابل، الزامات تفکیک مسیر باید در طراحی لحاظ شود. - نصب تجهیزات:
اگر قرار است پریز یا تجهیزات سازگار روی سیستم نصب شوند، این نیاز از ابتدا مشخص شود. - متعلقات:
قبل از انتخاب یک سیستم، موجودبودن قطعات موردنیاز برای تکمیل مسیر بررسی شود. - توسعه آینده:
مسیر کابل را دقیقاً بر اساس ظرفیت امروز طراحی نکنید.
چرا ابعاد ترانکینگ و داکت اهمیت دارد؟
انتخاب ابعاد نامناسب یکی از خطاهای رایج در طراحی مسیر کابل است. اگر فضای داخلی بیش از حد محدود باشد، افزودن کابل جدید دشوار میشود و آرایش کابلها نیز تحت تأثیر قرار میگیرد.
از طرف دیگر، انتخاب ابعاد بسیار بزرگ بدون نیاز واقعی میتواند هزینه و فضای اشغالشده را افزایش دهد. بنابراین ابعاد باید بر اساس تعداد کابل، قطر خارجی آنها، نوع مسیر و ظرفیت موردنیاز برای توسعه آینده انتخاب شود.
ظرفیت مسیر را فقط برای کابلهای امروز محاسبه نکنید
در شبکههای اداری و تجاری تعداد نقاط شبکه ممکن است در آینده افزایش پیدا کند. در نظر گرفتن ظرفیت توسعه هنگام طراحی مسیر میتواند از تعویض زودهنگام ترانکینگ یا داکت جلوگیری کند.
متعلقات مسیر کابل چه اهمیتی دارند؟
یک مسیر کامل معمولاً فقط از شاخههای مستقیم تشکیل نمیشود. گوشهها، تغییر ارتفاع، انشعابات و پایان مسیر ممکن است به قطعات سازگار نیاز داشته باشند.
زاویه داخلی
برای ادامه مسیر در گوشههای داخلی متناسب با سیستم انتخابشده.
زاویه خارجی
برای عبور منظم مسیر از گوشههای خارجی ساختمان.
زاویه تخت
برای تغییر جهت مسیر روی یک سطح.
سهراهی و انشعاب
برای ایجاد مسیر فرعی از مسیر اصلی در سیستمهای سازگار.
رابط
برای اتصال مناسب بخشهای مسیر در سیستمهایی که از رابط استفاده میکنند.
درپوش انتهایی
برای تکمیل و پوشاندن انتهای مسیر.
ترانکینگ و داکت در کنار کابل شبکه
کیفیت مسیر کابل بخشی از طراحی زیرساخت شبکه است. انتخاب کابل مناسب باید همراه با توجه به نحوه عبور، حفاظت، شعاع خمش و آرایش مسیر انجام شود.
برای بررسی کابلهای شبکه برند لگراند میتوانید صفحه کابل شبکه لگراند را نیز مشاهده کنید.
پرسشهای متداول درباره ترانکینگ و داکت
+ تفاوت اصلی ترانکینگ و داکت چیست؟
هر دو برای مدیریت مسیر کابل استفاده میشوند، اما ترانکینگ معمولاً سیستم کاملتر و توسعهپذیرتری با متعلقات و امکانات بیشتر ارائه میدهد؛ در حالی که داکت بیشتر برای ایجاد یک مسیر ساده جهت عبور و پوشاندن کابل کاربرد دارد.
+ برای کابل شبکه ترانکینگ بهتر است یا داکت؟
پاسخ به ساختار پروژه بستگی دارد. برای مسیرهای ساده ممکن است داکت کافی باشد، اما در پروژههایی که تفکیک مسیر، توسعه آینده یا نصب تجهیزات اهمیت دارد، بررسی ترانکینگ منطقیتر است.
+ ابعاد ترانکینگ یا داکت را چگونه انتخاب کنیم؟
تعداد کابلها، قطر خارجی آنها، نوع کابل، طول و پیچیدگی مسیر و ظرفیت موردنیاز برای توسعه آینده باید در انتخاب ابعاد در نظر گرفته شوند.
+ آیا میتوان کابل شبکه و برق را در یک مسیر عبور داد؟
طراحی مسیر مشترک باید با رعایت الزامات فنی و استانداردهای مربوط به تفکیک کابلهای قدرت و دیتا انجام شود. در پروژههایی که هر دو نوع کابل در یک سیستم توزیع میشوند، ساختار و پارتیشنبندی مناسب باید از ابتدا در طراحی لحاظ شود.
