کابل شبکه CAT7 چیست؟

CAT7 مخفف عبارت Category 7 است و به یکی از رده‌های کابل مسی زوج‌به‌هم‌تابیده در کابل‌کشی ساخت‌یافته اشاره دارد. عملکرد این کابل در استانداردهای بین‌المللی معمولاً در سطح Class F بررسی می‌شود.

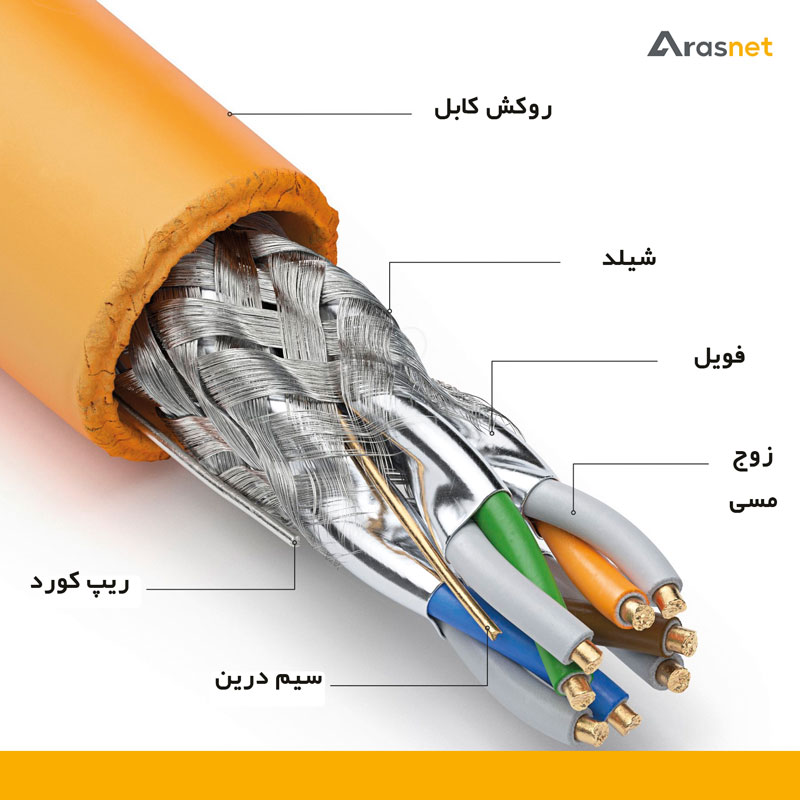

کابل CAT7 از چهار زوج سیم مسی تابیده‌شده تشکیل می‌شود. در ساختار متداول آن، هر زوج با یک لایه فویل محافظت شده و یک شیلد کلی نیز مجموعه زوج‌ها را احاطه می‌کند. این طراحی به کاهش نویز خارجی و تداخل میان زوج‌های داخلی کابل کمک می‌کند.

CAT7 بیشتر برای شبکه‌هایی طراحی شده است که به پهنای باند بالا و کنترل دقیق‌تر تداخل نیاز دارند. استفاده از این کابل بدون تجهیزات سازگار، نصب اصولی و اتصال زمین مناسب، الزاماً عملکرد کامل یک سیستم CAT7 را ایجاد نمی‌کند.

مشخصات فنی کابل شبکه CAT7

مشخصات دقیق محصولات مختلف ممکن است با یکدیگر تفاوت داشته باشد. اطلاعات زیر ویژگی‌های متداول کابل‌های استاندارد CAT7 را نشان می‌دهد.

هنگام خرید، اطلاعات درج‌شده در دیتاشیت همان محصول باید مبنای تصمیم‌گیری قرار گیرد. ممکن است قطر هادی، نوع روکش، میزان شیلد، شعاع خمش و استانداردهای اعلام‌شده در برندهای مختلف متفاوت باشد.

سرعت و پهنای باند کابل CAT7

کابل شبکه CAT7 در یک سیستم استاندارد می‌تواند برای انتقال داده با سرعت 10 گیگابیت بر ثانیه مورد استفاده قرار گیرد. پهنای باند اسمی این رده نیز تا 600 مگاهرتز تعریف می‌شود.

پهنای باند و سرعت دو مفهوم مرتبط اما متفاوت هستند. پهنای باند نشان‌دهنده محدوده فرکانسی قابل استفاده کابل است، درحالی‌که سرعت شبکه به نوع پروتکل، تجهیزات فعال، کیفیت لینک، طول مسیر و نحوه اجرا وابسته است.

آیا CAT7 سرعت اینترنت را افزایش می‌دهد؟

خیر. سرعت اینترنت توسط سرویس ارائه‌شده، مودم، روتر و تجهیزات شبکه محدود می‌شود. کابل CAT7 ظرفیت بیشتری برای شبکه داخلی فراهم می‌کند، اما نمی‌تواند سرعت سرویس اینترنت را بیشتر از مقدار خریداری‌شده افزایش دهد.

چه عواملی سرعت واقعی کابل را محدود می‌کنند؟

• کارت شبکه و سوئیچ فاقد پشتیبانی از سرعت 10 گیگابیت
• استفاده از کیستون، پچ پنل یا پچ‌کورد رده پایین‌تر
• سوکت‌زنی یا ترمینیشن غیراصولی
• بازکردن بیش از اندازه تاب زوج‌ها
• خم‌کردن شدید یا کشیدن کابل هنگام نصب
• طول مسیر بیشتر از محدوده استاندارد
• استفاده از هادی CCA یا کابل بی‌کیفیت
• اجرای ناقص شیلد و اتصال زمین

ساختار شیلد کابل شبکه CAT7

یکی از مهم‌ترین ویژگی‌های CAT7، شیلدگذاری گسترده آن است. کابل‌های این رده معمولاً بدون محافظ تولید نمی‌شوند و ساختار شیلددار بخش مهمی از عملکرد آن‌ها را تشکیل می‌دهد.

کابل CAT7 S/FTP چیست؟

در کابل S/FTP، هر زوج سیم با فویل جداگانه پوشانده می‌شود و یک شیلد بافته‌شده نیز اطراف مجموعه زوج‌ها قرار می‌گیرد. این ساختار می‌تواند هم تداخل میان زوج‌ها و هم نویز واردشده از محیط را کاهش دهد.

مزایای ساختار S/FTP

• کاهش تداخل داخلی میان زوج‌های کابل
• مقاومت بیشتر در برابر نویز الکترومغناطیسی
• پایداری بهتر سیگنال در فرکانس‌های بالا
• عملکرد مناسب‌تر در مسیرهای نزدیک به تجهیزات الکتریکی
• کاهش احتمال خطا در شبکه‌های پرترافیک و حساس

آیا کابل CAT7 UTP وجود دارد؟

CAT7 استاندارد معمولاً با ساختار شیلددار شناخته می‌شود. محصولاتی که با عنوان CAT7 UTP عرضه می‌شوند باید با احتیاط بررسی شوند؛ زیرا نبود شیلد با ویژگی‌های متداول یک سیستم Class F سازگار نیست.

اگر محصولی با این عنوان عرضه شده است، دیتاشیت، ساختار واقعی کابل و استانداردهای اعلام‌شده توسط تولیدکننده را بررسی کنید و تنها به نام تجاری درج‌شده روی بسته‌بندی اکتفا نکنید.

اهمیت ارت در کابل شبکه CAT7

برای استفاده صحیح از شیلد کابل، مسیر اتصال زمین باید طبق اصول مهندسی اجرا شود. شیلد کابل باید از طریق کیستون، پچ پنل، رک و اجزای فلزی سازگار، در یک سیستم هم‌بندی مناسب قرار گیرد.

استفاده از کابل شیلددار در کنار تجهیزات بدون شیلد، مزایای آن را کاهش می‌دهد. همچنین اجرای نادرست اتصال زمین می‌تواند باعث ایجاد اختلاف پتانسیل، جریان ناخواسته روی شیلد یا اختلال در عملکرد سیستم شود.

اجزای موردنیاز برای اجرای اصولی شیلد

• کابل CAT7 با شیلد سالم و مشخصات معتبر
• کیستون شیلددار سازگار
• پچ پنل شیلددار
• پچ‌کورد متناسب با رده شبکه
• رک دارای اتصال زمین اصولی
• سیستم هم‌بندی و ارت مطابق طراحی پروژه
• نصب توسط تکنسین آشنا با کابل‌های شیلددار

کاربردهای کابل شبکه CAT7

CAT7 برای پروژه‌هایی مناسب است که به ظرفیت بالا، کنترل نویز، پایداری طولانی‌مدت و زیرساخت حرفه‌ای نیاز دارند. انتخاب آن باید با بررسی شرایط واقعی پروژه انجام شود.

مراکز داده و اتاق‌های سرور

در بعضی بخش‌های مراکز داده و اتاق‌های سرور که ارتباط مسی 10 گیگابیتی و کنترل نویز اهمیت دارد، CAT7 می‌تواند مورد استفاده قرار گیرد. سازگاری تجهیزات و محدودیت‌های اجرایی باید پیش از خرید بررسی شوند.

شبکه‌های ذخیره‌سازی و انتقال فایل

کارگاه‌های تدوین، استودیوهای تولید محتوا، واحدهای طراحی و مجموعه‌هایی که فایل‌های حجیم را بین سرور و ایستگاه‌های کاری منتقل می‌کنند، ممکن است به شبکه 10GbE نیاز داشته باشند.

محیط‌های صنعتی

موتورهای الکتریکی، اینورترها، تابلوهای برق، کابل‌های قدرت و تجهیزات صنعتی می‌توانند نویز الکترومغناطیسی ایجاد کنند. ساختار شیلددار CAT7 در صورت اجرای صحیح می‌تواند مقاومت بیشتری در چنین محیط‌هایی فراهم کند.

ساختمان‌های هوشمند

در ساختمان‌هایی که دوربین‌های تحت شبکه، تلفن VoIP، سیستم کنترل تردد، تجهیزات هوشمندسازی و شبکه داده به‌صورت هم‌زمان فعالیت می‌کنند، زیرساخت باید ظرفیت کافی برای توسعه آینده داشته باشد.

شبکه‌های نظارت تصویری پرتراکم

بیشتر دوربین‌های IP به CAT7 نیاز ندارند و CAT6 برای بسیاری از پروژه‌ها کافی است. بااین‌حال، در سامانه‌های بزرگ با تعداد زیاد دوربین، ترافیک مداوم و مسیرهای پرنویز، استفاده از کابل شیلددار رده‌بالا می‌تواند بر اساس طراحی پروژه بررسی شود.

آیا کابل CAT7 برای شبکه خانگی مناسب است؟

از نظر فنی می‌توان از CAT7 در شبکه خانگی استفاده کرد، اما برای بیشتر خانه‌ها چنین انتخابی ضروری نیست. شبکه‌های خانگی معمولاً با CAT6 یا CAT6A می‌توانند سرعت و پایداری موردنیاز را فراهم کنند.

CAT7 ممکن است در خانه‌هایی با تجهیزات 10 گیگابیتی، سرور یا ذخیره‌ساز داخلی، مسیرهای پرنویز و برنامه توسعه بلندمدت توجیه داشته باشد. در غیر این صورت، هزینه بیشتر کابل، کیستون، پچ پنل و اجرای شیلددار احتمالاً مزیت عملی محسوسی ایجاد نمی‌کند.

چه زمانی CAT7 برای منزل قابل بررسی است؟

• وجود شبکه داخلی 10 گیگابیتی
• استفاده از NAS یا سرور خانگی پرسرعت
• انتقال مداوم فایل‌های حجیم
• نزدیکی مسیر شبکه به منابع نویز الکتریکی
• امکان اجرای کامل تجهیزات شیلددار و ارت
• طراحی زیرساخت برای استفاده طولانی‌مدت

مقایسه کابل CAT7 با CAT6 و CAT6A

انتخاب میان CAT6، CAT6A و CAT7 باید بر اساس سرعت موردنیاز، طول لینک، میزان نویز، تجهیزات موجود و بودجه پروژه انجام شود.

CAT7 بهتر است یا CAT6A؟

CAT7 پهنای باند اسمی بالاتر و معمولاً شیلدگذاری گسترده‌تری دارد. در مقابل، CAT6A برای شبکه 10 گیگابیتی تا 100 متر طراحی شده و از سازگاری گسترده‌تر، تجهیزات متنوع‌تر و هزینه اجرای پایین‌تری برخوردار است.

برای بسیاری از پروژه‌های حرفه‌ای، CAT6A انتخاب متعادل‌تر و اقتصادی‌تری است. CAT7 زمانی مزیت بیشتری دارد که کنترل نویز، ساختار شیلد چندلایه یا الزامات خاص پروژه اهمیت داشته باشد.

CAT7 بهتر است یا CAT6؟

CAT7 از نظر پهنای باند و مقاومت در برابر نویز برتری دارد، اما CAT6 برای بسیاری از شبکه‌های اداری، فروشگاهی، خانگی و دوربین مداربسته کاملاً کافی است. هزینه بیشتر CAT7 فقط زمانی منطقی است که پروژه بتواند از ویژگی‌های آن استفاده کند.

برای بررسی دقیق‌تر می‌توانید صفحات کابل شبکه CAT6 و کابل شبکه CAT6A را مطالعه کنید.

کانکتور و تجهیزات مناسب CAT7

برای ایجاد یک لینک استاندارد، کابل باید با کانکتور، کیستون، پچ پنل و پچ‌کورد سازگار استفاده شود. در سیستم‌های Class F کانکتورهایی مانند GG45 و TERA مطرح هستند، اما بسیاری از کابل‌هایی که در بازار با عنوان CAT7 عرضه می‌شوند، در عمل با تجهیزات مبتنی بر RJ45 استفاده می‌شوند.

آیا CAT7 با RJ45 کار می‌کند؟

از نظر فیزیکی، بسیاری از محصولات CAT7 بازار می‌توانند با کانکتور یا کیستون RJ45 متناسب استفاده شوند. بااین‌حال، اتصال فیزیکی به‌تنهایی تضمین نمی‌کند که لینک ایجادشده تمام مشخصات Class F را داشته باشد.

اگر کابل CAT7 به یک کیستون، پچ پنل یا پچ‌کورد CAT6 متصل شود، عملکرد کل مسیر ممکن است در سطح همان جزء ضعیف‌تر محدود شود.

پیش از خرید تجهیزات جانبی چه مواردی را بررسی کنیم؟

• قطر خارجی کابل
• قطر هادی و AWG
• مفتولی یا افشان بودن کابل
• قطر ورودی کیستون و سوکت
• پشتیبانی تجهیزات از کابل شیلددار
• امکان اتصال شیلد به بدنه فلزی
• فضای کافی در پچ پنل، داکت و ترانکینگ
• رعایت شعاع خمش توصیه‌شده

کابل CAT7 مس خالص یا CCA؟

جنس هادی یکی از مهم‌ترین معیارهای خرید کابل شبکه است. کابل‌های استاندارد حرفه‌ای باید از هادی مسی با مشخصات اعلام‌شده توسط تولیدکننده استفاده کنند.

کابل مس خالص

کابل مس خالص مقاومت الکتریکی کمتری دارد و معمولاً در انتقال داده و توان، عملکرد مطمئن‌تری ارائه می‌دهد. این ویژگی برای مسیرهای طولانی، شبکه‌های پرسرعت و کاربردهای PoE اهمیت بیشتری دارد.

کابل CCA

در کابل CCA، هادی اصلی از آلومینیوم ساخته شده و لایه‌ای از مس روی آن قرار گرفته است. این کابل‌ها معمولاً ارزان‌تر و سبک‌تر هستند، اما مقاومت الکتریکی بیشتری دارند و ممکن است در طول‌های بالا، انتقال توان و شبکه‌های حساس عملکرد ضعیف‌تری نشان دهند.

چرا CCA برای CAT7 انتخاب مناسبی نیست؟

• افت سیگنال بیشتر در مسیرهای طولانی
• مقاومت الکتریکی بالاتر
• گرم‌شدن بیشتر هنگام انتقال توان
• ریسک بالاتر در کاربردهای PoE
• استحکام کمتر هادی هنگام نصب
• احتمال عدم انطباق با عملکرد ادعاشده

کابل CAT7 برای PoE مناسب است؟

کابل CAT7 مس خالص با قطر مناسب می‌تواند برای انتقال هم‌زمان داده و توان مورد استفاده قرار گیرد. بااین‌حال، قابلیت PoE تنها بر اساس نام رده کابل تعیین نمی‌شود.

استاندارد PoE تجهیزات، طول مسیر، مقاومت هادی، دمای محیط، تعداد کابل‌های قرارگرفته در باندل و کیفیت اتصالات همگی بر عملکرد و افزایش دما تأثیر می‌گذارند.

برای استفاده از CAT7 در PoE چه مواردی مهم هستند؟

• استفاده از هادی مس خالص
• بررسی قطر هادی و مقاومت DC
• انتخاب کیستون و پچ پنل مناسب
• کنترل افزایش دمای کابل‌ها در باندل
• رعایت طول مجاز لینک
• استفاده از تجهیزات فعال استاندارد
• توجه به نوع و توان PoE موردنیاز

برای دوربین مداربسته، اکسس‌پوینت، تلفن تحت شبکه و سایر تجهیزات PoE، انتخاب کابل باید بر اساس توان مصرفی و طراحی واقعی پروژه انجام شود.

انتخاب روکش مناسب کابل CAT7

روکش کابل باید با محل نصب، شرایط ایمنی و وضعیت محیطی هماهنگ باشد. دو کابل با رده و ساختار مشابه ممکن است به دلیل تفاوت روکش، کاربردهای متفاوتی داشته باشند.

روکش PVC

PVC یکی از رایج‌ترین روکش‌ها برای نصب‌های عمومی داخل ساختمان است. این روکش معمولاً قیمت اقتصادی‌تری دارد، اما هنگام آتش‌سوزی می‌تواند دود و گازهای خورنده بیشتری نسبت به LSZH تولید کند.

روکش LSZH

روکش LSZH هنگام سوختن دود کمتر و گازهای هالوژنه محدودتری تولید می‌کند. این نوع کابل برای مراکز داده، ساختمان‌های عمومی، بیمارستان‌ها، مراکز آموزشی و فضاهای بسته حساس قابل بررسی است.

کابل Outdoor

برای نصب در فضای باز باید از کابلی استفاده شود که روکش آن در برابر نور خورشید، رطوبت و تغییرات دما مقاومت داشته باشد. کابل داخلی نباید بدون محافظت مناسب در فضای بیرونی نصب شود.

کابل دارای ژله یا محافظ رطوبت

در مسیرهای زیرزمینی، کانال‌های مرطوب یا مکان‌هایی که احتمال نفوذ آب وجود دارد، ممکن است به کابل دارای ساختار مقاوم در برابر رطوبت نیاز باشد. نوع کابل باید مطابق شرایط پروژه انتخاب شود.

کابل CAT7 مفتولی یا افشان؟

انتخاب هادی مفتولی یا افشان به نوع استفاده از کابل بستگی دارد. این دو ساختار نباید بدون توجه به کاربرد جای یکدیگر استفاده شوند.

CAT7 مفتولی

کابل مفتولی برای کابل‌کشی ثابت در داخل دیوار، داکت، ترانکینگ، سینی کابل و مسیرهای دائمی مناسب است. این کابل معمولاً افت کمتری دارد و برای لینک افقی ساختمان انتخاب رایج‌تری است.

CAT7 افشان

کابل افشان انعطاف بیشتری دارد و بیشتر برای ساخت پچ‌کورد، اتصال تجهیزات یا مسیرهایی که حرکت و خم‌شدن مکرر دارند استفاده می‌شود.

تست فلوک کابل شبکه CAT7

تست فلوک برای بررسی کیفیت لینک کابل‌کشی پس از اجرا استفاده می‌شود. در پروژه‌های حرفه‌ای، صرف خرید کابل رده‌بالا کافی نیست و نتیجه نصب باید با تجهیزات تست مناسب ارزیابی شود.

تست چنل چیست؟

تست Channel مسیر کامل میان تجهیزات دو طرف را همراه با پچ‌کوردها بررسی می‌کند. این روش عملکرد کل کانال قابل استفاده را نشان می‌دهد.

تست پرمننت لینک چیست؟

تست Permanent Link بخش ثابت کابل‌کشی، از کیستون یک سمت تا کیستون یا پچ پنل سمت دیگر را بررسی می‌کند. پچ‌کوردهای مصرفی در این نوع تست جزو لینک ثابت محسوب نمی‌شوند.

تست فلوک چه پارامترهایی را بررسی می‌کند؟

• Wire Map یا ترتیب و اتصال زوج‌ها
• طول کابل
• افت سیگنال یا Insertion Loss
• NEXT و تداخل نزدیک
• Return Loss
• تأخیر انتشار
• اختلاف تأخیر زوج‌ها
• پارامترهای مرتبط با رده و کلاس انتخاب‌شده

راهنمای خرید کابل شبکه CAT7

برای خرید CAT7 باید مجموعه‌ای از مشخصات فنی و اجرایی بررسی شود. انتخاب صرفاً بر اساس قیمت، ضخامت کابل یا نوشته روی بسته‌بندی می‌تواند باعث خرید محصول نامناسب شود.

۱. نیاز واقعی شبکه را مشخص کنید

ابتدا سرعت تجهیزات، طول مسیر، حجم تبادل اطلاعات، میزان نویز و برنامه توسعه شبکه را بررسی کنید. در بسیاری از پروژه‌ها CAT6A می‌تواند همان سرعت موردنیاز را با هزینه کمتر ارائه دهد.

۲. جنس هادی را بررسی کنید

برای پروژه‌های حرفه‌ای، مسیرهای بلند و کاربردهای PoE، کابل مس خالص انتخاب مطمئن‌تری است. جنس هادی باید در دیتاشیت یا مشخصات رسمی محصول ذکر شده باشد.

۳. ساختار شیلد را کنترل کنید

نوع شیلد باید به‌صورت دقیق مشخص باشد. کیفیت فویل، تراکم بافت شیلد و وجود سیم تخلیه می‌توانند بر عملکرد کابل تأثیر بگذارند.

۴. نوع روکش را متناسب با محیط انتخاب کنید

PVC، LSZH و Outdoor کاربردهای متفاوتی دارند. نوع روکش باید با فضای نصب و الزامات ایمنی پروژه هماهنگ باشد.

۵. قطر کابل را با تجهیزات تطبیق دهید

CAT7 معمولاً ضخیم‌تر از کابل‌های رده پایین‌تر است. قطر کابل باید با کیستون، سوکت، گلند، پچ پنل، داکت و ترانکینگ سازگار باشد.

۶. شعاع خمش را در نظر بگیرید

خم‌کردن شدید کابل می‌تواند ساختار زوج‌ها و شیلد را تغییر دهد. مسیر نصب باید فضای کافی برای رعایت شعاع خمش توصیه‌شده تولیدکننده داشته باشد.

۷. متراژ واقعی را بررسی کنید

طول حلقه یا قرقره باید با مشخصات بسته‌بندی و مارکینگ متراژ روی کابل هماهنگ باشد. متراژ نامنظم یا چاپ ناقص می‌تواند نشانه محصول بی‌کیفیت باشد.

۸. تجهیزات سازگار را هم‌زمان انتخاب کنید

کیستون، پچ پنل، پچ‌کورد، سوکت و سیستم ارت باید بخشی از تصمیم خرید باشند. خرید کابل بدون بررسی این اجزا ممکن است اجرای پروژه را دشوار یا پرهزینه کند.

۹. اصالت کالا را بررسی کنید

نام برند، کد محصول، چاپ روی روکش، لیبل بسته‌بندی، مشخصات تولیدکننده و فاکتور فروش باید قابل بررسی باشند. محصولات فاقد دیتاشیت معتبر را با احتیاط انتخاب کنید.

۱۰. شرایط تست و تحویل پروژه را مشخص کنید

در پروژه‌های حساس، نوع تست، استاندارد انتخاب‌شده، مدل دستگاه و نحوه تحویل گزارش باید پیش از اجرا تعیین شوند.

چگونه کابل شبکه CAT7 اصل را تشخیص دهیم؟

تشخیص اصالت فقط بر اساس ظاهر کابل امکان‌پذیر نیست، اما بررسی هم‌زمان چند نشانه می‌تواند احتمال خرید کالای تقلبی یا غیراستاندارد را کاهش دهد.

موارد قابل بررسی روی کابل و بسته‌بندی

• نام و نشان تولیدکننده
• درج CAT7 و ساختار شیلد
• نوع روکش و استانداردهای اعلام‌شده
• مارکینگ منظم متراژ روی روکش
• کد کالا یا شماره قابل رهگیری
• مشخص‌بودن جنس هادی
• کیفیت و یکنواختی چاپ
• بسته‌بندی سالم و مشخصات کامل

نشانه‌های احتمالی کابل بی‌کیفیت

• قیمت بسیار کمتر از محصولات هم‌رده
• نبود دیتاشیت یا اطلاعات تولیدکننده
• استفاده از عبارت‌های مبهم درباره جنس هادی
• وزن غیرعادی پایین کابل
• شیلد بسیار نازک یا ناقص
• چاپ نامنظم و پاک‌شونده روی روکش
• عدم امکان ارائه فاکتور معتبر
• ادعاهای سرعت غیرواقعی و بدون مستندات

برای بررسی کابل‌های شبکه یک برند معتبر و شناخته‌شده، صفحه کابل شبکه لگراند را نیز مشاهده کنید. این صفحه یکی از صفحات استراتژیک ارس‌نت برای بررسی مشخصات، اصالت و انتخاب کابل‌های شبکه لگراند است.

قیمت کابل شبکه CAT7

قیمت کابل CAT7 به مشخصات فنی، کیفیت مواد اولیه، برند، نوع روکش، ساختار شیلد و شرایط بازار بستگی دارد. دو کابل با عنوان CAT7 ممکن است از نظر کیفیت، وزن مس و عملکرد تفاوت زیادی داشته باشند.

عوامل مؤثر بر قیمت CAT7

• مس خالص یا CCA بودن هادی
• قطر و سطح مقطع هادی
• مفتولی یا افشان بودن کابل
• ساختار و کیفیت شیلد
• روکش PVC، LSZH یا Outdoor
• متراژ حلقه یا قرقره
• برند و کشور تولیدکننده
• استانداردها و گزارش‌های آزمایشگاهی
• اصالت و ضمانت فروشنده
• نرخ ارز و هزینه تأمین کالا

چرا بعضی کابل‌های CAT7 ارزان‌تر هستند؟

قیمت پایین ممکن است به استفاده از هادی CCA، کاهش مقدار مس، شیلد ضعیف، روکش بی‌کیفیت، متراژ کمتر یا نبود استاندارد معتبر مربوط باشد. مقایسه قیمت باید بر اساس مشخصات فنی یکسان انجام شود.
