سوکت شبکه (RJ45) | راهنمای خرید، انواع و کاربرد
سوکت شبکه یا RJ45 Plug یکی از مهمترین تجهیزات اتصال در کابلکشی شبکه است که برای اتصال مستقیم کابل شبکه به تجهیزات مختلف مانند سوئیچ، روتر، کامپیوتر و سایر تجهیزات اکتیو استفاده میشود. انتخاب سوکت مناسب متناسب با نوع کابل و Category شبکه، نقش مهمی در کیفیت و پایداری ارتباط دارد.
اطلاعات سریع سوکت شبکه
نام فنی: RJ45 Plug
کاربرد اصلی: اتصال انتهای کابل شبکه به تجهیزات دارای پورت RJ45
ردهها: رایجCat5e، Cat6 و Cat6A
انواع شیلد: UTP، FTP و SFTP
کابلهای سازگار: کابل مفتولی یا افشان، متناسب با طراحی سوکت
ابزار نصب: آچار شبکه یا Crimping Tool
سوکت شبکه چیست؟
سوکت شبکه قطعهای است که در انتهای کابل شبکه نصب میشود و امکان اتصال کابل به تجهیزات شبکه را فراهم میکند. این سوکت معمولاً با نام RJ45 نیز شناخته میشود و در شبکههای مبتنی بر کابلهای زوج بههمتابیده (Twisted Pair) استفاده میشود.
کیفیت سوکت شبکه میتواند بر عملکرد لینک، سرعت انتقال داده و دوام اتصال تأثیر مستقیم داشته باشد؛ بنابراین انتخاب سوکت مناسب برای نوع کابل و محیط نصب اهمیت زیادی دارد.
تفاوت سوکت شبکه و کیستون شبکه
اگرچه بسیاری از کاربران این دو محصول را با یکدیگر اشتباه میگیرند، اما سوکت شبکه (RJ45 Plug) در انتهای کابل نصب میشود، در حالی که کیستون شبکه داخل پریز یا پچ پنل قرار میگیرد و برای کابلکشی ثابت ساختمان استفاده میشود.اگر به دنبال تجهیزی برای پریز شبکه هستید، صفحه کیستون شبکه را مشاهده کنید.
انواع سوکت شبکه بر اساس Category
سوکتهای شبکه مانند کابلهای شبکه بر اساس رده عملکرد یا Category دستهبندی میشوند. انتخاب سوکت مناسب باید با کابل شبکه و تجهیزات مورد استفاده هماهنگ باشد تا عملکرد لینک شبکه محدود نشود.
سوکت شبکه Cat5e
سوکت Cat5e برای شبکههای پایه و بسیاری از اتصالات گیگابیتی استفاده میشود. این مدل هنوز در پروژههای ساده و اقتصادی کاربرد دارد، اما برای زیرساختهای جدید معمولاً Cat6 انتخاب رایجتری است.
سوکت شبکه Cat6
سوکت شبکه Cat6 یکی از پرکاربردترین مدلها در شبکههای اداری، سازمانی و حرفهای است. طراحی داخلی این سوکت باید با ضخامت رشتهها و ساختار کابل Cat6 سازگار باشد.
سوکت شبکه Cat6A
سوکت Cat6A برای پروژههایی با پهنای باند بالاتر و زیرساختهای حرفهایتر استفاده میشود. در انتخاب این مدل باید به نوع کابل، قطر روکش و ساختار شیلد توجه شود.
نکته مهم:
استفاده از سوکت Cat6 روی هر کابل شبکهای الزاماً عملکرد Cat6 ایجاد نمیکند؛ تمام اجزای لینک باید از نظر استاندارد، نوع کابل و کیفیت نصب با یکدیگر هماهنگ باشند.
تفاوت سوکت شبکه UTP، FTP و SFTP
نوع شیلد سوکت باید متناسب با ساختار کابل شبکه انتخاب شود. استفاده از سوکت نامتناسب میتواند باعث دشواری نصب، اتصال ناقص شیلد یا افت عملکرد لینک شود.
سوکت شبکه UTP
سوکت UTP فاقد بدنه یا پوشش فلزی برای اتصال شیلد است و برای کابلهای بدون شیلد در محیطهای معمولی و کمنویز استفاده میشود.
سوکت شبکه FTP
سوکت FTP معمولاً دارای بدنه فلزی است و برای کابلهایی که فویل محافظ دارند استفاده میشود. این مدل امکان برقراری اتصال صحیح شیلد کابل را فراهم میکند.
سوکت شبکه SFTP
سوکتهای مناسب کابل SFTP برای پروژههایی استفاده میشوند که به محافظت بیشتر در برابر نویز الکترومغناطیسی نیاز دارند. سازگاری کامل سوکت با قطر و ساختار کابل اهمیت زیادی دارد.
سوکت مناسب کابل شبکه مفتولی و افشان
نوع هادی کابل شبکه یکی از مهمترین عوامل در انتخاب سوکت RJ45 است. تیغههای داخلی سوکت باید با نوع کابل مفتولی یا افشان سازگار باشند.
کابل شبکه مفتولی
کابلهای مفتولی معمولاً در کابلکشی ثابت ساختمان استفاده میشوند. سوکت مناسب این کابلها باید دارای تیغههایی باشد که اتصال پایدار با هادی یکتکه ایجاد کنند.
کابل شبکه افشان
کابل افشان بیشتر در پچ کوردها و اتصالات انعطافپذیر استفاده میشود. سوکت مناسب کابل افشان باید بتواند رشتههای نازک هادی را بهدرستی درگیر کند.
قبل از خرید بررسی کنید:
هر سوکت RJ45 برای هر نوع کابل مناسب نیست. نوع هادی، قطر رشتهها، ضخامت روکش و Category کابل باید با مشخصات سوکت هماهنگ باشد.

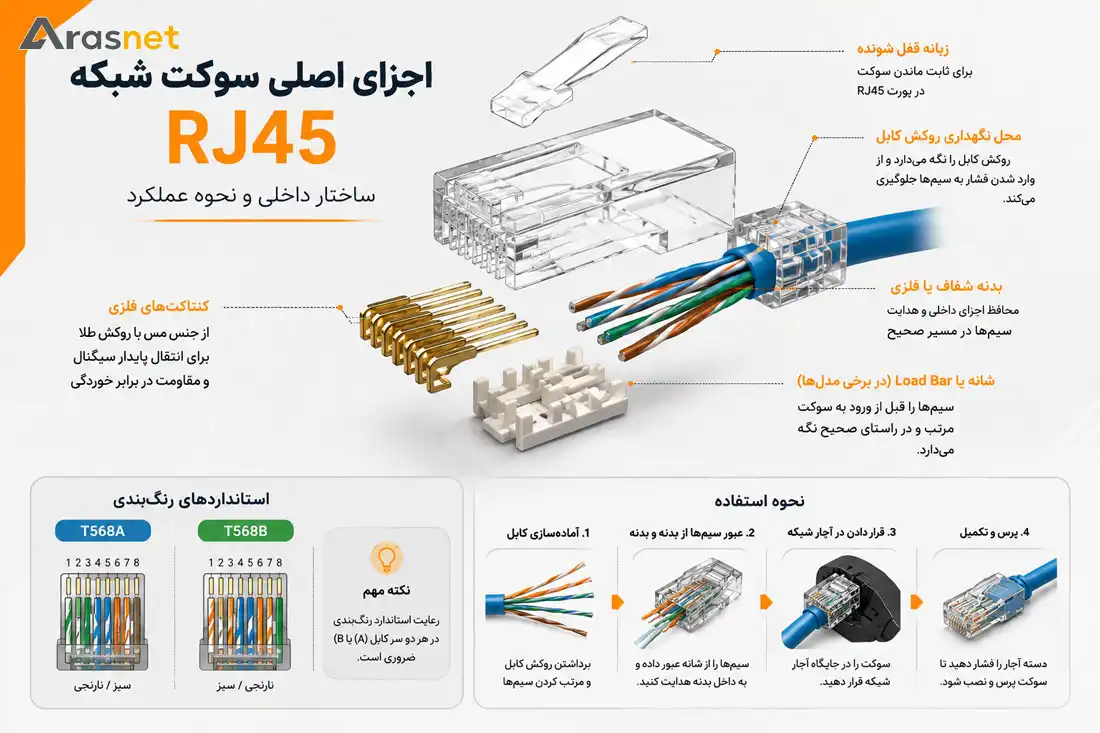

اجزای اصلی سوکت شبکه RJ45
ساختار داخلی سوکت شبکه RJ45، اجزای اصلی، استانداردهای رنگبندی T568A و T568B و مراحل نصب صحیح کانکتور روی کابل شبکه.
ساختار سوکت شبکه از چند بخش اصلی تشکیل میشود که کیفیت هر کدام بر دوام و عملکرد اتصال تأثیر دارد.
- بدنه شفاف یا فلزی:
محافظ اجزای داخلی و مسیر ورود رشتههای کابل - کنتاکتهای فلزی:
ایجاد اتصال الکتریکی میان کابل و پورت شبکه - زبانه قفلشونده:
ثابت نگه داشتن سوکت داخل پورت RJ45 - محل نگهداری روکش کابل:
کاهش فشار واردشده به رشتههای داخلی - شانه یا Load Bar:
مرتبسازی رشتهها در برخی مدلهای Cat6 و Cat6A
سوکت شبکه چگونه کار میکند؟
هنگام کریمپ کردن سوکت شبکه، تیغههای فلزی داخل سوکت به هادیهای کابل نفوذ کرده و مسیر انتقال سیگنال را ایجاد میکنند. در همین زمان، بخش انتهایی سوکت باید روکش کابل را نگه دارد تا فشار مکانیکی مستقیماً به رشتهها وارد نشود.
اگر ترتیب رنگها، طول رشتههای بازشده یا عملیات کریمپ بهدرستی انجام نشود، اتصال ممکن است با قطعی، افت سرعت یا ناپایداری همراه شود.
رنگبندی سوکت شبکه؛ استاندارد T568A و T568B
برای نصب سوکت RJ45 باید رشتههای کابل بر اساس یکی از دو استاندارد T568A یا T568B مرتب شوند. مهمترین اصل این است که در دو سر یک لینک، استاندارد بهصورت هماهنگ اجرا شود.
استاندارد T568A
در این استاندارد، زوج سبز در جایگاه اولیه قرار میگیرد و در برخی پروژههای سازمانی یا الزامات خاص استفاده میشود.
استاندارد T568B
T568B یکی از رایجترین شیوههای رنگبندی در کابلکشی شبکه است و در بسیاری از پروژهها و پچ کوردهای آماده استفاده میشود.
نکته نصب:
انتخاب T568A یا T568B بهتنهایی تعیینکننده کیفیت نیست؛ اجرای صحیح، حفظ تاب زوجها و هماهنگی دو سر کابل اهمیت بیشتری دارد.
سوکت شبکه لگراند؛ انتخاب برای زیرساختهای حرفهای
لگراند یکی از برندهای شناختهشده تجهیزات زیرساخت شبکه است و محصولات آن برای ایجاد ارتباط هماهنگ میان کابل، اتصالات و تجهیزات نصب استفاده میشوند.
در انتخاب سوکت شبکه لگراند باید به Category، نوع شیلد، ساختار کابل و کد فنی محصول توجه شود. هر مدل برای نوع مشخصی از کابل و کاربرد طراحی شده است.
برای مشاهده سایر تجهیزات این برند میتوانید صفحه برند لگراند را مطالعه کنید.
هماهنگی سوکت شبکه با کابل شبکه
کیفیت سوکت بهتنهایی تضمینکننده عملکرد مناسب شبکه نیست. سوکت باید با Category، نوع شیلد، قطر کابل و نوع هادی آن هماهنگ باشد.
برای مثال، در استفاده از کابل شبکه لگراند باید سوکتی انتخاب شود که از نظر ساختار و مشخصات فنی با مدل کابل مورد استفاده سازگار باشد.
برای آشنایی با انواع کابل و معیارهای انتخاب میتوانید صفحه کابل شبکه را مشاهده کنید.
راهنمای انتخاب و خرید سوکت شبکه
برای خرید سوکت شبکه مناسب باید چند ویژگی اصلی را همزمان بررسی کنید:
- Category کابل شبکه مانند Cat5e، Cat6 یا Cat6A
- نوع شیلد کابل شامل UTP، FTP یا SFTP
- نوع هادی کابل؛ مفتولی یا افشان
- قطر کابل و ضخامت رشتهها
- وجود یا عدم وجود شانه
- کیفیت کنتاکتها و بدنه سوکت
- نوع ابزار کریمپ مورد نیاز
بهترین سوکت شبکه کدام است؟
بهترین سوکت شبکه مدلی است که دقیقاً با مشخصات کابل، شرایط محیطی و نوع کاربرد هماهنگ باشد. گرانتر بودن سوکت بدون سازگاری فنی، لزوماً کیفیت لینک را افزایش نمیدهد.
اشتباهات رایج در انتخاب و نصب سوکت شبکه
انتخاب سوکت بدون توجه به نوع کابل
تفاوت کابلهای UTP، FTP، مفتولی و افشان باعث میشود یک سوکت برای همه مدلها مناسب نباشد.
باز کردن بیش از حد تاب زوجها
باز کردن زیاد زوجهای بههمتابیده در نزدیکی سوکت میتواند عملکرد انتقال داده را کاهش دهد و میزان تداخل را افزایش دهد.
کریمپ ناقص سوکت
اگر تیغهها بهطور کامل با هادیها درگیر نشوند یا روکش کابل در محل نگهدارنده قرار نگیرد، اتصال ناپایدار خواهد شد.
ترتیب اشتباه رنگها
عدم رعایت استاندارد رنگبندی در دو سر کابل میتواند باعث قطع ارتباط یا ایجاد کابل نامناسب برای کاربرد موردنظر شود.
استفاده مجدد از سوکت کریمپشده
سوکتهای معمولی RJ45 پس از کریمپ برای استفاده مجدد طراحی نشدهاند و تعویض آنها انتخاب مطمئنتری است.
جدول مقایسه انواع سوکت شبکه
جدول زیر به شما کمک میکند بر اساس نوع کابل، شیلد و کاربرد، سوکت شبکه مناسبتری انتخاب کنید.
| نوع سوکت | کابل سازگار | ویژگی اصلی | کاربرد پیشنهادی |
|---|---|---|---|
| سوکت Cat5e UTP | کابل Cat5e بدون شیلد | ساختار ساده و اقتصادی | شبکههای پایه و خانگی |
| سوکت Cat6 UTP | کابل Cat6 بدون شیلد | مناسب شبکههای گیگابیتی | شبکههای اداری و سازمانی |
| سوکت Cat6 FTP | کابل Cat6 فویلدار | بدنه فلزی و اتصال شیلد | محیطهای دارای نویز |
| سوکت Cat6 SFTP | کابل Cat6 شیلددار | محافظت بیشتر در برابر تداخل | پروژههای صنعتی و حرفهای |
| سوکت شانهدار | کابلهای Cat6 با رشته ضخیمتر | مرتبسازی بهتر زوجها | نصب دقیقتر و استانداردتر |
| سوکت مخصوص کابل افشان | کابلهای چندرشتهای | درگیری مناسب با هادی افشان | ساخت پچ کورد و کابلهای انعطافپذیر |
چرا کیفیت سوکت شبکه اهمیت دارد؟
سوکت شبکه یکی از کوچکترین اجزای لینک است، اما کیفیت آن میتواند روی پایداری، دوام و عملکرد اتصال تأثیر مستقیم داشته باشد. کنتاکتهای ضعیف، بدنه شکننده یا عدم تناسب سوکت با کابل میتواند باعث قطعیهای متناوب، افت سرعت و مشکلات عیبیابی شود.
در پروژههای حرفهای، انتخاب سوکت استاندارد و نصب صحیح آن به اندازه انتخاب کابل شبکه اهمیت دارد. یک کابل باکیفیت در کنار سوکت نامناسب نمیتواند عملکرد مطلوبی ایجاد کند.
اصل مهم در کابلکشی شبکه:
عملکرد نهایی لینک به هماهنگی همه اجزا وابسته است؛ کابل، سوکت، کیستون، پچ پنل و پچ کورد باید از نظر استاندارد و کیفیت با یکدیگر سازگار باشند.
چرا ارس نت برای خرید سوکت شبکه؟
انتخاب سوکت شبکه مناسب بدون شناخت مشخصات کابل میتواند باعث خرید اشتباه و ایجاد اتصال ناپایدار شود. ارس نت با تمرکز بر تجهیزات زیرساخت شبکه، به کاربران کمک میکند سوکت متناسب با نوع کابل و شرایط پروژه را انتخاب کنند.
- ارائه سوکت شبکه متناسب با کابلهای Cat5e، Cat6 و Cat6A
- مشاوره برای انتخاب سوکت UTP، FTP و SFTP
- راهنمایی درباره سازگاری با کابل مفتولی و افشان
- تمرکز بر تجهیزات استاندارد کابلکشی شبکه
- تأمین محصولات مناسب پروژههای خانگی، اداری و سازمانی
سوالات متداول درباره سوکت شبکه
سوکت شبکه چیست و چه کاربردی دارد؟
سوکت شبکه یا RJ45 Plug در انتهای کابل نصب میشود و برای اتصال کابل به تجهیزاتی مانند سوئیچ، روتر، کامپیوتر و سایر پورتهای RJ45 کاربرد دارد. در کابلکشی ساختاریافته، اتصال پچ پنل به سوئیچ معمولاً با پچ کورد انجام میشود.
تفاوت سوکت شبکه و کیستون چیست؟
سوکت شبکه معمولاً در انتهای کابل نصب و به پورت تجهیزات متصل میشود، اما کیستون داخل فیس پلیت یا پچ پنل قرار میگیرد و برای پایاندهی کابلکشی ثابت ساختمان استفاده میشود.
آیا سوکت Cat6 برای کابل Cat5e قابل استفاده است؟
ممکن است از نظر فیزیکی امکانپذیر باشد، اما بهتر است سوکت با Category، قطر رشتهها و ساختار کابل هماهنگ انتخاب شود تا اتصال مطمئنتری ایجاد شود.
سوکت UTP و FTP چه تفاوتی دارند؟
سوکت UTP فاقد شیلد فلزی است و برای کابلهای بدون شیلد استفاده میشود. سوکت FTP دارای ساختار فلزی برای اتصال شیلد کابل و کاهش اثر نویز است.
برای کابل مفتولی و افشان باید از یک نوع سوکت استفاده کرد؟
خیر. طراحی تیغههای داخلی سوکت باید با نوع هادی کابل هماهنگ باشد. برخی سوکتها مخصوص کابل مفتولی و برخی برای کابل افشان طراحی شدهاند.
سوکت شانهدار چه مزیتی دارد؟
شانه یا Load Bar رشتههای کابل را پیش از ورود به سوکت مرتب میکند و میتواند نصب دقیقتر و حفظ بهتر آرایش زوجها را تسهیل کند.
آیا سوکت RJ45 پس از کریمپ قابل استفاده مجدد است؟
سوکتهای معمولی RJ45 پس از کریمپ برای استفاده مجدد طراحی نشدهاند. برای اطمینان از کیفیت اتصال بهتر است سوکت جدید استفاده شود.
