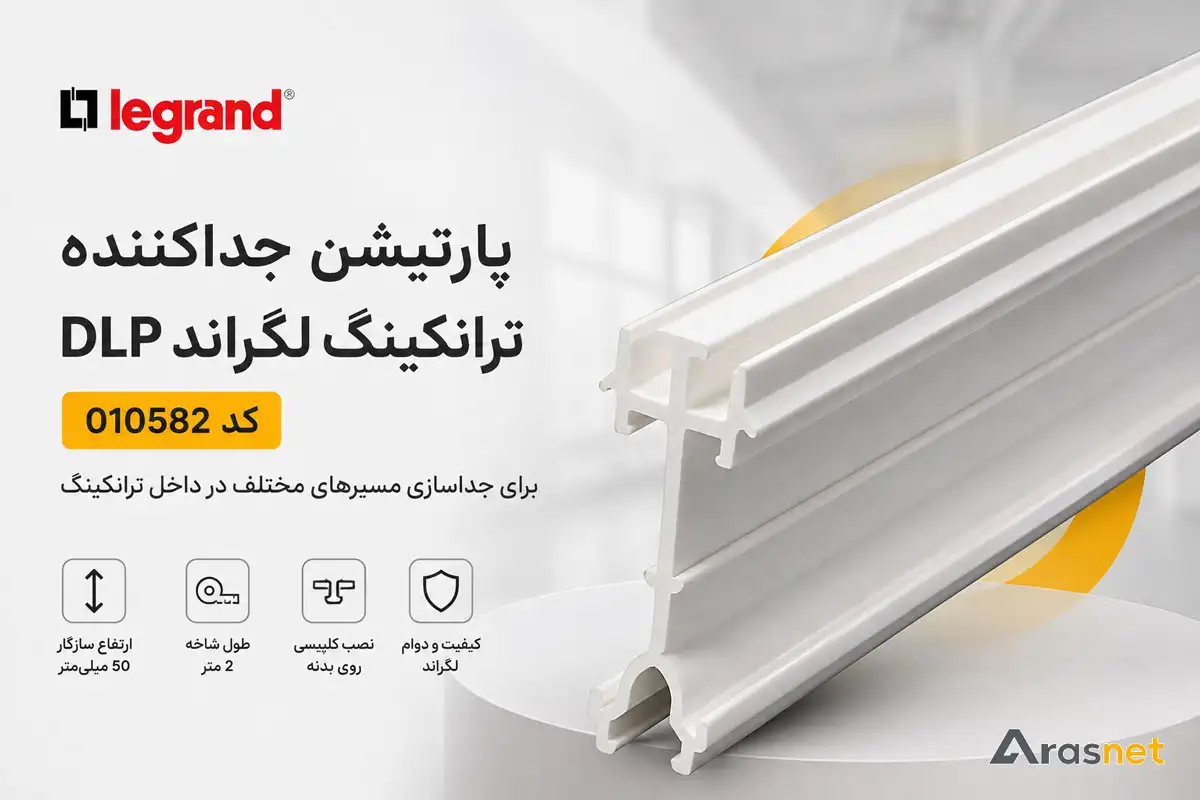

پارتیشن جداکننده ترانکینگ لگراند DLP ارتفاع 50 میلی‌متر کد 010582

پارتیشن جداکننده ترانکینگ لگراند DLP کد 010582

پارتیشن جداکننده لگراند DLP کد 010582، شاخه 2 متری برای تفکیک مسیرهای داخلی ترانکینگ

پارتیشن ترانکینگ لگراند DLP کد 010582 یکی از متعلقات کاربردی سیستم DLP است که برای تقسیم فضای داخلی ترانکینگ و جداسازی مسیرهای مختلف کابل مورد استفاده قرار می‌گیرد. این محصول برای ترانکینگ‌های DLP با ارتفاع 50 میلی‌متر طراحی شده و مستقیماً با مکانیزم کلیپسی روی بدنه ترانکینگ نصب می‌شود.

هر شاخه از پارتیشن 010582 دارای 2 متر طول است. استفاده از این قطعه به طراح و نصاب اجازه می‌دهد فضای داخلی ترانکینگ را به بخش‌های مجزا تقسیم کرده و مسیر انواع مختلف جریان و کابل را به شکل سازمان‌یافته‌تری مدیریت کند.

پارتیشن ترانکینگ لگراند 010582 چه کاربردی دارد؟

فضای داخلی یک ترانکینگ می‌تواند برای عبور کابل‌ها و مدارهای مختلف مورد استفاده قرار گیرد. در چنین شرایطی، پارتیشن جداکننده امکان تقسیم فضای داخلی بدنه به مسیرهای مجزا را فراهم می‌کند تا مدیریت کابل‌ها ساختاریافته‌تر انجام شود.

لگراند برای پارتیشن 010582 به کاربرد آن در جداسازی انواع مختلف جریان اشاره کرده است. بنابراین این قطعه می‌تواند در طراحی سیستم‌هایی که به تفکیک مسیرهای مختلف داخل ترانکینگ نیاز دارند نقش مهمی داشته باشد.

جدول مشخصات فنی پارتیشن ترانکینگ لگراند 010582

سازگاری پارتیشن 010582 با ترانکینگ لگراند 010424

یکی از مهم‌ترین ویژگی‌های این محصول برای خوشه DLP، سازگاری مستقیم آن با ترانکینگ لگراند DLP سایز 105×50 کد 010424 است. در دیتاشیت رسمی 010582، لگراند پارت نامبر 010424 را در فهرست ترانکینگ‌های سازگار با این پارتیشن قرار داده است.

خود ترانکینگ 010424 نیز دارای بدنه 105×50 میلی‌متر، درب انعطاف‌پذیر 65 میلی‌متری و امکان افزودن پارتیشن جداکننده قابل نصب است. بنابراین 010582 یک قطعه جانبی مرتبط و مستند برای تکمیل ساختار داخلی این ترانکینگ محسوب می‌شود.

پارتیشن 010582 با چه ترانکینگ‌هایی سازگار است؟

بر اساس دیتاشیت لگراند، پارتیشن 010582 برای مجموعه‌ای از ترانکینگ‌های DLP ارتفاع 50 میلی‌متر طراحی شده است. پارت نامبرهای سازگار اعلام‌شده شامل موارد زیر هستند:

چرا جداسازی مسیرها داخل ترانکینگ اهمیت دارد؟

هدف پارتیشن فقط مرتب‌تر نشان دادن کابل‌ها نیست. این قطعه امکان ایجاد تقسیم‌بندی فیزیکی در فضای داخلی ترانکینگ را فراهم می‌کند و به طراحی منظم‌تر مسیرهای مختلف کمک می‌کند.

لگراند کاربرد 010582 را برای جداسازی انواع مختلف جریان، از جمله مسیرهای برق، تلفن و دیتا، بیان کرده است. نحوه تفکیک نهایی باید بر اساس طراحی پروژه و الزامات فنی و اجرایی مربوط به همان سیستم تعیین شود.

محاسبه اولیه تعداد پارتیشن موردنیاز

از آنجا که هر شاخه 010582 دارای 2 متر طول است، در مسیرهایی که پارتیشن باید به‌صورت پیوسته در داخل ترانکینگ ادامه پیدا کند، متراژ مسیر تفکیک‌شده مبنای اولیه محاسبه تعداد شاخه‌ها خواهد بود.

برای مثال، اگر 10 متر از مسیر ترانکینگ به پارتیشن پیوسته نیاز داشته باشد، محاسبه اولیه برابر با پنج شاخه 2 متری خواهد بود. در سفارش نهایی باید شرایط برش، تغییر جهت‌ها و جزئیات واقعی اجرا نیز در نظر گرفته شوند.

قیمت پارتیشن ترانکینگ لگراند 010582

قیمت پارتیشن ترانکینگ لگراند کد 010582 باید با توجه به پارت نامبر دقیق محصول، طول شاخه، موجودی و شرایط تأمین بررسی شود. این محصول یک پارتیشن جداکننده 2 متری از خانواده DLP است که برای ترانکینگ‌های سازگار با ارتفاع 50 میلی‌متر طراحی شده و نباید با پارتیشن‌های مربوط به سایر ابعاد یا خانواده‌های ترانکینگ لگراند اشتباه گرفته شود.

در پروژه‌هایی که پارتیشن در طول زیادی از مسیر استفاده می‌شود، قیمت هر شاخه تنها بخشی از محاسبه است. ابتدا باید متراژ واقعی مسیری که به جداسازی داخلی نیاز دارد مشخص شود و سپس تعداد شاخه‌های 2 متری موردنیاز محاسبه شود.

چند شاخه پارتیشن 010582 برای پروژه نیاز داریم؟

هر شاخه پارتیشن لگراند 010582 دارای 2 متر طول است. بنابراین برای محاسبه اولیه تعداد شاخه، باید طول بخشی از مسیر ترانکینگ که به پارتیشن نیاز دارد مشخص و بر دو متر تقسیم شود.

اگر حاصل محاسبه عدد صحیح نباشد، تعداد شاخه‌ها باید رو به بالا در نظر گرفته شود. با این حال، شرایط واقعی نصب، محل برش‌ها، گوشه‌ها و امکان استفاده از قطعات باقی‌مانده در قسمت‌های دیگر پروژه نیز باید در محاسبه نهایی بررسی شود.

آیا متراژ پارتیشن همیشه با متراژ ترانکینگ برابر است؟

خیر. مقدار پارتیشن موردنیاز به طراحی داخلی مسیر بستگی دارد. ممکن است تمام طول ترانکینگ به جداسازی نیاز داشته باشد یا فقط بخشی از مسیر دارای چند نوع کابل یا مدار باشد و پارتیشن تنها در همان قسمت استفاده شود.

به همین دلیل خرید پارتیشن صرفاً بر اساس متراژ کل ترانکینگ می‌تواند باعث سفارش بیش از حد یا کمتر از نیاز واقعی شود. بهتر است محل شروع و پایان هر مسیر تفکیک‌شده روی نقشه پروژه مشخص شود.

پارتیشن 010582 چگونه فضای داخل ترانکینگ را تقسیم می‌کند؟

پارتیشن روی بدنه سازگار DLP نصب می‌شود و یک جداکننده فیزیکی در فضای داخلی ترانکینگ ایجاد می‌کند. به این ترتیب می‌توان فضای قابل استفاده داخل بدنه را به بخش‌های مجزا تقسیم کرد و مسیرهای مختلف را سازمان‌یافته‌تر در طول ترانکینگ هدایت کرد.

این ویژگی در پروژه‌هایی اهمیت بیشتری پیدا می‌کند که چند نوع مسیر در یک سیستم مدیریت کابل قرار می‌گیرند و طراح می‌خواهد ساختار داخلی ترانکینگ از ابتدا مشخص و قابل کنترل باشد.

تفکیک مسیرهای برق، دیتا و تلفن با پارتیشن DLP

یکی از کاربردهای مطرح‌شده برای پارتیشن 010582، جداسازی انواع مختلف جریان و مسیر در داخل ترانکینگ است. در یک پروژه ممکن است کابل‌های مربوط به برق، دیتا یا تلفن در سیستم مدیریت کابل وجود داشته باشند و طراحی داخلی ترانکینگ نیازمند ایجاد بخش‌های مجزا باشد.

پارتیشن امکان ایجاد این تقسیم‌بندی فیزیکی را فراهم می‌کند. با این حال، تعداد بخش‌ها، نحوه قرارگیری کابل‌ها و الزامات جداسازی باید بر اساس طراحی فنی پروژه و استانداردهای مربوط به سیستم موردنظر تعیین شود.

مزیت نصب کلیپسی پارتیشن 010582

پارتیشن 010582 برای کلیپس شدن روی بدنه ترانکینگ سازگار طراحی شده است. این ساختار با ماهیت ماژولار سیستم DLP هماهنگ است و اجازه می‌دهد تقسیم‌بندی داخلی هم‌زمان با اجرای بدنه ایجاد شود.

در زمان نصب باید از قرارگیری صحیح پارتیشن در محل پیش‌بینی‌شده روی بدنه اطمینان حاصل شود تا جداکننده در طول مسیر به‌صورت منظم ادامه پیدا کند.

پارتیشن 010582 در ترانکینگ 010424 چه کاربردی دارد؟

ترانکینگ لگراند DLP کد 010424 با ابعاد 105×50 میلی‌متر یکی از بدنه‌هایی است که لگراند آن را در فهرست سازگاری پارتیشن 010582 قرار داده است. بنابراین در پروژه‌ای که از 010424 استفاده می‌شود، می‌توان پارتیشن 010582 را برای ایجاد تقسیم‌بندی داخلی مسیر در نظر گرفت.

این ارتباط برای خرید پروژه‌ای اهمیت زیادی دارد؛ زیرا می‌توان بدنه و پارتیشن را بر اساس دو پارت نامبر مشخص در لیست تجهیزات ثبت کرد و از انتخاب یک جداکننده صرفاً بر اساس شباهت ظاهری یا ارتفاع جلوگیری کرد.

آیا برای هر شاخه ترانکینگ 010424 یک شاخه پارتیشن نیاز داریم؟

اگر تمام طول هر شاخه 2 متری ترانکینگ 010424 به یک پارتیشن پیوسته نیاز داشته باشد، از نظر طولی یک شاخه 2 متری 010582 می‌تواند با یک شاخه 2 متری ترانکینگ متناظر باشد. اما این رابطه فقط زمانی برقرار است که کل طول مسیر واقعاً به یک خط پارتیشن نیاز داشته باشد.

اگر فقط بخشی از مسیر تفکیک شود یا طراحی داخلی به بیش از یک خط جداکننده نیاز داشته باشد، نسبت تعداد پارتیشن به تعداد شاخه‌های ترانکینگ تغییر خواهد کرد.

یک پارتیشن یا چند پارتیشن در داخل ترانکینگ؟

تعداد خطوط پارتیشن به ساختار بدنه سازگار و طراحی پروژه بستگی دارد. نباید صرفاً بر اساس فضای ظاهری داخل ترانکینگ تعداد جداکننده‌ها را تعیین کرد. محل‌های نصب پیش‌بینی‌شده، اجزای سازگار و ساختار رسمی سیستم DLP باید مبنای طراحی باشند.

اگر پروژه به چند بخش داخلی نیاز دارد، بهتر است قبل از سفارش تعداد پارتیشن‌ها برای هر متر مسیر مشخص شود؛ زیرا افزایش تعداد خطوط جداکننده می‌تواند تعداد شاخه‌های موردنیاز را به‌طور قابل توجهی افزایش دهد.

راهنمای خرید پارتیشن ترانکینگ لگراند 010582

• پارت نامبر بدنه ترانکینگ را قبل از سفارش مشخص کنید.
• سازگاری بدنه با پارتیشن 010582 را بررسی کنید.
• طول واقعی مسیری را که به جداسازی نیاز دارد محاسبه کنید.
• تعداد خطوط پارتیشن موردنیاز در داخل مسیر را مشخص کنید.
• تعداد شاخه‌ها را بر اساس طول 2 متری هر شاخه محاسبه کنید.
• شرایط برش و امکان استفاده از باقی‌مانده شاخه‌ها را در نظر بگیرید.
• پارت نامبر 010582 را در پیش‌فاکتور و لیست خرید ثبت کنید.
• قیمت را با محصول دارای پارت نامبر و واحد فروش یکسان مقایسه کنید.

خرید پارتیشن همراه با سایر متعلقات DLP

بهتر است پارتیشن به‌صورت جدا از سایر اجزای پروژه محاسبه نشود. پس از مشخص شدن بدنه اصلی، باید زاویه‌های داخلی و خارجی، پارتیشن، رابط‌ها، درپوش‌ها و سایر متعلقات مسیر نیز بر اساس نقشه پروژه تعیین شوند.

در خوشه فعلی DLP ارس‌نت، بدنه ترانکینگ 010424، زاویه داخلی 010602، زاویه خارجی 010622 و پارتیشن 010582 اجزای مرتبطی هستند که هرکدام نقش متفاوتی در تکمیل مسیر دارند.

نحوه نصب پارتیشن ترانکینگ لگراند 010582

پارتیشن لگراند 010582 برای نصب روی بدنه‌های سازگار DLP طراحی شده است و با مکانیزم کلیپسی در محل پیش‌بینی‌شده روی بدنه قرار می‌گیرد. بهتر است نصب پارتیشن هم‌زمان با اجرای ترانکینگ انجام شود تا مسیر جداکننده از ابتدا مشخص باشد و کابل‌ها بر اساس تقسیم‌بندی طراحی‌شده در بخش مناسب قرار گیرند.

از آنجا که هر شاخه پارتیشن 2 متر طول دارد، در مسیرهای مستقیم می‌توان شاخه‌ها را متناسب با طول بدنه اجرا کرد. در نقاط انتهایی، تغییر جهت‌ها و محل‌هایی که طول باقی‌مانده کمتر از 2 متر است، پارتیشن باید متناسب با شرایط واقعی مسیر آماده شود.

1. پارت نامبر بدنه ترانکینگ را کنترل و سازگاری آن با 010582 را بررسی کنید.
2. محل بخش‌هایی را که به جداسازی داخلی نیاز دارند مشخص کنید.
3. طول موردنیاز پارتیشن را قبل از برش اندازه‌گیری کنید.
4. پارتیشن را در محل پیش‌بینی‌شده روی بدنه سازگار DLP قرار دهید.
5. از کلیپس شدن و قرارگیری صحیح پارتیشن روی بدنه اطمینان حاصل کنید.
6. در محل تغییر جهت، نحوه ادامه تقسیم‌بندی داخلی مسیر را بررسی کنید.
7. پس از تکمیل مسیر، کابل‌ها را در بخش‌های تعیین‌شده قرار دهید.
8. قبل از بستن درب، پیوستگی و ثبات پارتیشن در طول مسیر را کنترل کنید.

پارتیشن در محل زاویه داخلی و خارجی چگونه ادامه پیدا می‌کند؟

در مسیرهایی که پارتیشن به‌صورت پیوسته استفاده می‌شود، تقسیم‌بندی داخلی باید در نقاط تغییر جهت نیز مورد توجه قرار گیرد. این موضوع در گوشه‌های داخلی و خارجی اهمیت بیشتری دارد؛ زیرا مسیر بدنه و فضای داخلی ترانکینگ در این نقاط تغییر جهت می‌دهد.

در سیستم DLP باید از اجزا و رابط‌های سازگار با قطعات زاویه استفاده شود. بنابراین هنگام استفاده از زاویه داخلی 010602 یا زاویه خارجی 010622، نحوه ادامه پارتیشن باید بر اساس ساختار همان قطعه و متعلقات سازگار آن بررسی شود.

آیا می‌توان پارتیشن 010582 را در محل زاویه خم کرد؟

در نقاط تغییر جهت نباید صرفاً با خم کردن اجباری شاخه مستقیم پارتیشن، مسیر گوشه ایجاد شود. زاویه‌های DLP و اجزای مربوط به آن‌ها برای مدیریت تغییر جهت سیستم طراحی شده‌اند و نحوه ادامه پارتیشن در گوشه باید مطابق ساختار قطعات سازگار انجام شود.

این موضوع به حفظ نظم داخلی مسیر کمک می‌کند و مانع از ایجاد تغییر شکل نامناسب در شاخه مستقیم پارتیشن می‌شود.

برش پارتیشن 2 متری در پروژه

در بسیاری از پروژه‌ها تمام مسیر مضربی دقیق از 2 متر نیست. در چنین شرایطی شاخه پارتیشن متناسب با طول باقی‌مانده مسیر برش داده می‌شود. اندازه‌گیری صحیح پیش از برش می‌تواند میزان پرت را کاهش دهد.

بهتر است قطعات باقی‌مانده پس از برش نیز نگهداری شوند؛ زیرا ممکن است بتوان از آن‌ها در بخش‌های کوتاه‌تر همان پروژه استفاده کرد. برنامه‌ریزی برش قبل از شروع اجرا، به‌خصوص در پروژه‌های بزرگ، می‌تواند مصرف شاخه‌های 010582 را بهینه‌تر کند.

اشتباهات رایج هنگام خرید پارتیشن ترانکینگ لگراند

چگونه پارت نامبر 010582 را هنگام خرید بررسی کنیم؟

در خرید متعلقات DLP بهتر است نام عمومی محصول تنها معیار انتخاب نباشد. برای این مدل، پارت نامبر 010582 باید در لیست خرید و پیش‌فاکتور ثبت شود و مشخصات محصول با اطلاعات فنی مربوط به همین پارت نامبر تطبیق داده شود.

• برند: Legrand
• خانواده: DLP
• پارت نامبر: 010582
• EAN: 3245060105822
• نوع محصول: پارتیشن جداکننده
• طول شاخه: 2 متر
• ارتفاع سیستم سازگار: 50 میلی‌متر
• روش نصب: کلیپسی روی بدنه سازگار
• سازگاری با 010424: تأییدشده

بررسی اصالت پارتیشن ترانکینگ لگراند 010582

به دلیل وجود محصولات و متعلقات متعدد در خانواده‌های مختلف لگراند، بررسی پارت نامبر یکی از مراحل مهم هنگام تحویل کالا است. پارت نامبر درج‌شده روی محصول یا بسته‌بندی باید با 010582 و مشخصات سفارش تطبیق داده شود.

در سفارش‌های پروژه‌ای بهتر است پارت نامبر تمام اجزای DLP در پیش‌فاکتور ثبت شود. این روش کنترل بدنه‌ها، زوایا، پارتیشن‌ها و سایر متعلقات را هنگام تحویل ساده‌تر می‌کند و احتمال جابه‌جایی مدل‌های مشابه را کاهش می‌دهد.

010582 در یک سیستم کامل DLP چه نقشی دارد؟

پارتیشن 010582 را می‌توان یکی از اجزای داخلی سیستم مدیریت کابل DLP در نظر گرفت. بدنه ترانکینگ مسیر اصلی را ایجاد می‌کند، پارتیشن فضای داخلی را تقسیم می‌کند و قطعاتی مانند زاویه داخلی و خارجی امکان ادامه مسیر در گوشه‌های ساختمان را فراهم می‌کنند.

خرید پروژه‌ای پارتیشن و متعلقات DLP

در پروژه‌های بزرگ بهتر است خرید پارتیشن همراه با سایر اجزای مسیر انجام شود. ابتدا پارت نامبر و متراژ بدنه اصلی مشخص می‌شود و سپس بر اساس نقشه، تعداد پارتیشن‌ها، زاویه‌های داخلی و خارجی و سایر متعلقات محاسبه می‌شوند.

این روش باعث می‌شود لیست خرید بر اساس اجزای واقعی سیستم تهیه شود و احتمال توقف اجرا به دلیل نبود یک قطعه جانبی کاهش پیدا کند.

مشاهده سایر ترانکینگ‌ها و متعلقات در ارس‌نت

برای بررسی سایر محصولات این گروه می‌توانید وارد دسته ترانکینگ شوید. در این دسته بدنه‌ها و متعلقات مرتبط با سیستم‌های مدیریت کابل به‌تدریج در یک ساختار منظم در دسترس قرار می‌گیرند.

برای مقایسه کلی سیستم‌های مدیریت مسیر کابل نیز می‌توانید صفحه ترانکینگ و داکت را مشاهده کنید.

پرسش‌های متداول درباره پارتیشن لگراند 010582

خرید پارتیشن جداکننده ترانکینگ لگراند DLP کد 010582

پارتیشن لگراند 010582 برای پروژه‌هایی مناسب است که در ترانکینگ‌های سازگار DLP ارتفاع 50 میلی‌متر به تقسیم‌بندی داخلی مسیر نیاز دارند. طول 2 متری، نصب کلیپسی و سازگاری تأییدشده با چند پارت نامبر DLP از جمله 010424، امکان استفاده از این قطعه را به‌عنوان بخشی از یک سیستم هماهنگ فراهم می‌کند.

پیش از سفارش بهتر است پارت نامبر بدنه، طول مسیر نیازمند جداسازی و تعداد خطوط پارتیشن مشخص شود تا تعداد شاخه‌ها و سایر متعلقات پروژه دقیق‌تر محاسبه شوند.
