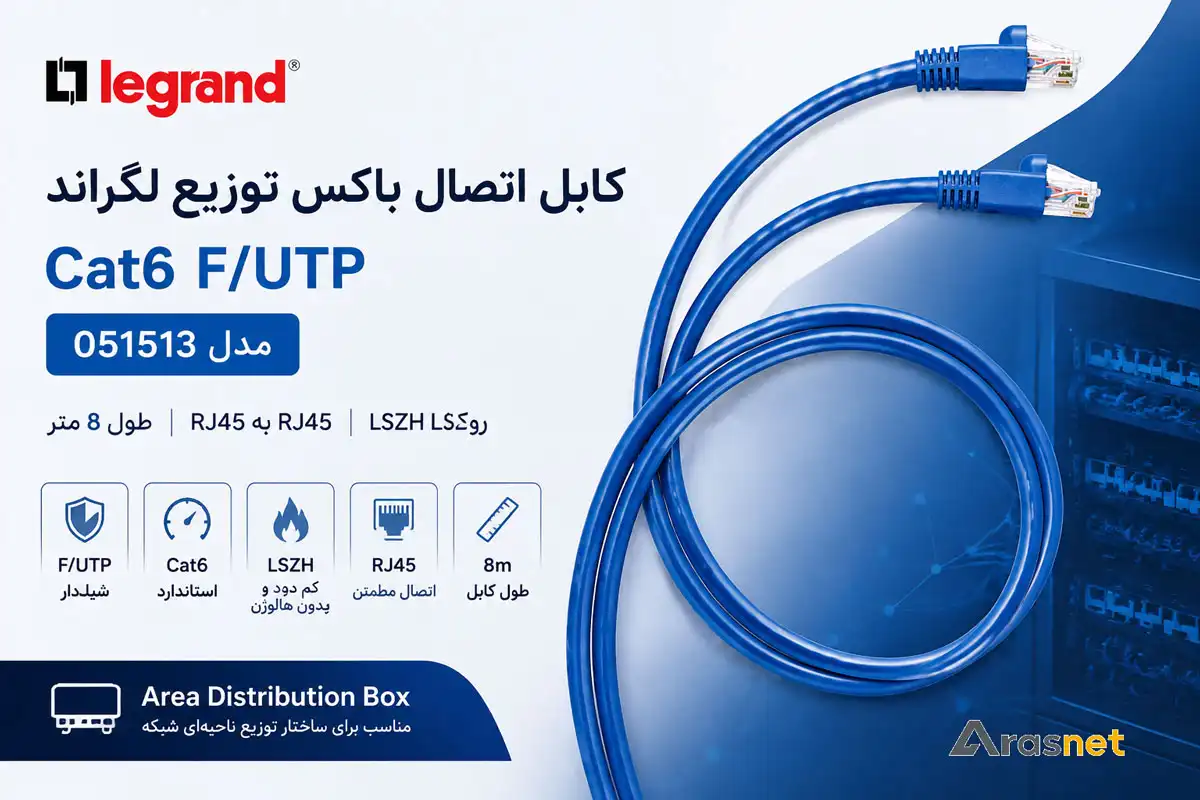

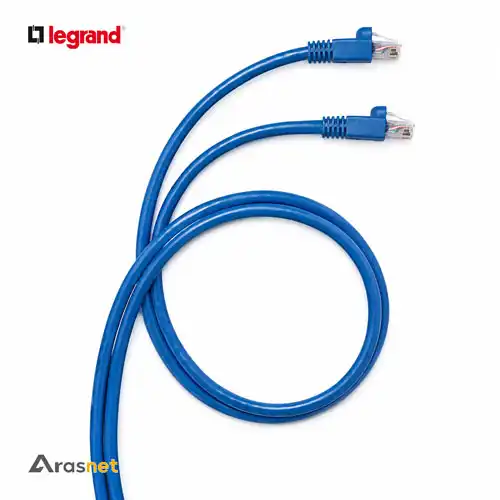

کابل اتصال باکس توزیع لگراند Cat6 F/UTP طول 8 متر مدل 051513

کابل اتصال باکس توزیع لگراند Cat6 F/UTP LSZH طول 8 متر مدل 051513

2,000,000 تومان / عدد

برند: Legrand
سری: LCS³
مدل / Reference: 051513
EAN: 3245060515133
نوع محصول: کابل اتصال Area Distribution Box / Consolidation Point
Category: Cat6
ساختار: F/UTP شیلددار (Screened)
طول: 8 متر
کانکتور: RJ45 8(8) به RJ45 8(8)
نوع روکش: LSZH
رنگ: آبی
سایز هادی: AWG 26
ساختار کابل: 1×4 زوج
آرایش پین: 1:1
نرخ انتقال داده: تا 1Gbps
کاربرد: اتصال پریز RJ45 دارای Copper Feedthrough به Area Distribution Box

دسته: پچ کورد شبکه, پچ کورد شبکه CAT6, تجهیزات پسیو شبکه

توضیحات

کابل اتصال باکس توزیع لگراند Cat6 F/UTP طول 8 متر مدل 051513

کابل اتصال باکس توزیع لگراند Cat6 F/UTP طول 8 متر مدل 051513 یک کابل آماده لگراند برای استفاده در ساختار توزیع ناحیه‌ای شبکه است. این محصول در رده Cat6 قرار دارد و با ساختار F/UTP، روکش LSZH و طول 8 متر عرضه می‌شود.

کابل اتصال باکس توزیع لگراند Cat6 F/UTP مدل 051513 با طول 8 متر و روکش LSZH

مدل 051513 در دو طرف به کانکتور RJ45 مجهز است و برای استفاده در Area Distribution Box یا نقطه توزیع ناحیه‌ای شبکه طراحی شده است.

ویژگی مهم این مدل، ساختار شیلددار F/UTP است. در این ساختار یک فویل محافظ کلی پیرامون مجموعه زوج‌های تابیده کابل قرار می‌گیرد. به همین دلیل، سازگاری کابل با سایر اجزای زیرساخت شیلددار باید هنگام طراحی شبکه بررسی شود.

مشخصات کلیدی کابل لگراند 051513

برند: Legrand
Reference: 051513
EAN: 3245060515133
نوع محصول: Cord for Area Distribution Box
Category: Cat6
ساختار کابل: F/UTP شیلددار
طول: 8 متر
اتصال: RJ45 به RJ45
نوع روکش: LSZH
رنگ: آبی
سایز هادی: AWG 26
تعداد زوج: 4 زوج
کاربرد: Area Distribution Box / Consolidation Point

کابل لگراند 051513 برای چه کاربردی طراحی شده است؟

مدل 051513 برای استفاده به‌عنوان کابل رابط در معماری توزیع ناحیه‌ای شبکه طراحی شده است. در این نوع زیرساخت، یک نقطه توزیع میانی در مسیر شبکه قرار می‌گیرد و بخش نهایی اتصال از این نقطه مدیریت می‌شود.

کانکتورهای RJ45 از قبل در دو طرف کابل نصب شده‌اند. بنابراین محصول برای کاربرد تعریف‌شده خود به‌صورت آماده قابل استفاده است و نیازی به سوکت‌زنی دستی در محل پروژه ندارد.

این محصول یک پچ کورد معمولی نیست

وجود کانکتور RJ45 در دو طرف کابل نباید باعث شود مدل 051513 با یک پچ کورد معمولی یکسان در نظر گرفته شود. این محصول برای استفاده در ساختار توزیع ناحیه‌ای شبکه طراحی شده است.

ساختار F/UTP در کابل لگراند 051513 چیست؟

عبارت F/UTP نوع ساختار حفاظتی کابل را مشخص می‌کند. در این ساختار، چهار زوج تابیده دارای شیلد جداگانه نیستند؛ اما یک فویل محافظ کلی پیرامون مجموعه زوج‌ها قرار دارد.

وجود این فویل، مدل 051513 را از کابل‌های U/UTP بدون شیلد متمایز می‌کند و می‌تواند در کنترل اثر تداخل الکترومغناطیسی نقش داشته باشد.

عملکرد یک سیستم شیلددار فقط به کابل وابسته نیست. سایر اجزای لینک نیز باید متناسب با معماری شیلددار شبکه انتخاب شوند.

رده Cat6

این کابل در رده Category 6 قرار دارد و برای استفاده در زیرساخت شبکه Cat6 طراحی شده است.

ساختار F/UTP

یک فویل محافظ کلی پیرامون مجموعه چهار زوج تابیده قرار دارد و ساختار شیلددار کابل را ایجاد می‌کند.

طول 8 متر

طول 8 متری این مدل برای مسیرهایی مناسب است که در طراحی توزیع ناحیه‌ای شبکه به همین محدوده طول نیاز دارند.

اتصال RJ45 به RJ45

کانکتورهای RJ45 در دو طرف کابل نصب شده‌اند و محصول به‌صورت آماده عرضه می‌شود.

اهمیت هماهنگی شیلد در لینک شبکه

انتخاب کابل F/UTP به‌تنهایی برای ایجاد یک زیرساخت شیلددار کامل کافی نیست. نوع پریز، کیستون، کانکتورها و سایر اجزای مرتبط نیز باید متناسب با طراحی سیستم انتخاب شوند.

بنابراین هنگام انتخاب مدل 051513 نباید فقط وجود فویل محافظ را معیار تصمیم قرار داد. این کابل زمانی انتخاب منطقی‌تری است که ساختار کلی پروژه نیز بر اساس تجهیزات شیلددار طراحی شده باشد.

F/UTP را فقط به دلیل شیلددار بودن انتخاب نکنید

نوع کابل باید با معماری کل سیستم هماهنگ باشد. شرایط نصب، تجهیزات متصل و ساختار سایر اجزای لینک نیز باید هنگام انتخاب بررسی شوند.

روکش LSZH در کابل لگراند 051513

مدل 051513 دارای روکش LSZH است. این نوع روکش با هدف کاهش انتشار دود و ترکیبات هالوژنی در شرایط حریق مورد استفاده قرار می‌گیرد.

نوع روکش و نوع شیلدینگ دو مشخصه متفاوت هستند. در این محصول، F/UTP ساختار حفاظتی کابل را مشخص می‌کند و LSZH به نوع روکش آن مربوط است.

طول 8 متر در مدل 051513

طول کابل 051513 برابر با 8 متر است. انتخاب این طول باید بر اساس فاصله واقعی موردنیاز در ساختار توزیع ناحیه‌ای شبکه انجام شود.

در مرحله طراحی، طول سایر بخش‌های مسیر نیز باید در نظر گرفته شود. این 8 متر فقط طول خود کابل است و باید در کنار طول سایر اجزای لینک شبکه محاسبه شود.

051513 در یک نگاه

مدل 051513 یک کابل Cat6 F/UTP شیلددار با طول 8 متر، روکش LSZH و اتصال RJ45 به RJ45 است که برای استفاده در ساختار توزیع ناحیه‌ای شبکه طراحی شده است.

جدول مشخصات فنی کابل لگراند 051513

مشخصات فنی زیر برای شناسایی دقیق Reference 051513 و بررسی سازگاری آن با نیاز پروژه ارائه شده است.

مشخصه فنی	مقدار
نوع کابل (Cable type)	F/UTP
رده (Category)	6
طول (Length)	8 متر
کانکتور سمت اول	RJ45 8(8)
کانکتور سمت دوم	RJ45 8(8)
رنگ روکش خارجی	آبی
محافظ خم‌شدگی (Anti-kink sleeve)	Moulded-on
اهرم قفل کانکتور	دارد
رنگ Anti-kink sleeve	آبی
نسخه مقاوم در برابر گسترش شعله	بله
ساختار کابل	1×4
سایز AWG	26
آرایش پین (Pin assignment)	1:1
سازگار با Grade 2 TV مطابق XP-C 90-483	خیر
سازگار با Grade 3 TV مطابق XP-C 90-483	خیر

چه زمانی مدل F/UTP لگراند 051513 را انتخاب کنیم؟

انتخاب مدل 051513 باید بر اساس معماری زیرساخت شبکه انجام شود. مهم‌ترین عامل تصمیم‌گیری، نیاز پروژه به یک مسیر Cat6 F/UTP شیلددار است.

اگر سیستم کابل‌کشی پروژه بر پایه تجهیزات شیلددار طراحی شده باشد، این مدل می‌تواند گزینه مناسبی برای بخش 8 متری توزیع ناحیه‌ای باشد. در یک زیرساخت بدون شیلد، انتخاب این محصول صرفاً به دلیل وجود فویل محافظ توصیه نمی‌شود.

تفاوت مدل 051513 با مدل U/UTP لگراند 051510

مدل‌های 051513 و 051510 هر دو Cat6 و 8 متری هستند. تفاوت تعیین‌کننده آن‌ها در ساختار حفاظتی کابل است؛ مدل 051513 دارای ساختار F/UTP و مدل 051510 دارای ساختار U/UTP است.

مقایسه کابل‌های 8 متری Area Distribution لگراند
مشخصه	051513	051510
Category	Cat6	Cat6
ساختار	F/UTP	U/UTP
شیلد کلی	دارد	ندارد
طول	8 متر	8 متر
روکش	LSZH	LSZH
نوع اتصال	RJ45/RJ45	RJ45/RJ45
مبنای انتخاب	زیرساخت شیلددار	زیرساخت بدون شیلد

اگر زیرساخت پروژه از نوع بدون شیلد است، می‌توانید کابل اتصال باکس توزیع لگراند Cat6 U/UTP طول 8 متر مدل 051510 را بررسی کنید.

آیا F/UTP همیشه انتخاب بهتری از U/UTP است؟

خیر. ساختارهای F/UTP و U/UTP برای شرایط و معماری‌های متفاوت شبکه قابل انتخاب هستند. وجود شیلد به‌تنهایی به معنی مناسب‌تر بودن یک کابل برای تمام پروژه‌ها نیست.

اگر پروژه از ابتدا برای زیرساخت شیلددار طراحی شده باشد، استفاده از تجهیزات هماهنگ با این ساختار اهمیت پیدا می‌کند. اضافه کردن یک کابل شیلددار به مسیری که سایر اجزای آن بدون شیلد هستند، به‌تنهایی یک سیستم شیلددار کامل ایجاد نمی‌کند.

معیار انتخاب، معماری شبکه است

مدل 051513 را صرفاً به دلیل شیلددار بودن انتخاب نکنید. ساختار کابل باید با سایر اجزای لینک و طراحی پروژه هماهنگ باشد.

در چه شرایطی بررسی کابل شیلددار اهمیت بیشتری دارد؟

شرایط محیط نصب یکی از عوامل مؤثر در انتخاب ساختار کابل است. در مسیرهایی که کنترل تداخل الکترومغناطیسی اهمیت بیشتری دارد، طراح شبکه می‌تواند استفاده از یک سیستم شیلددار را بررسی کند.

این تصمیم باید همراه با بررسی مسیر کابل، تجهیزات نصب‌شده و ساختار کل لینک گرفته شود. هدف، ایجاد یک سیستم هماهنگ است و نه استفاده پراکنده از اجزای شیلددار.

محیط دارای ملاحظات EMI

در محیط‌هایی که تداخل الکترومغناطیسی یکی از ملاحظات طراحی است، بررسی ساختار شیلددار اهمیت بیشتری پیدا می‌کند.

زیرساخت شیلددار موجود

هنگام توسعه یک شبکه موجود، نوع کابل جدید بهتر است با ساختار تجهیزات و کابل‌کشی فعلی هماهنگ باشد.

پروژه جدید

در پروژه جدید بهتر است تصمیم میان ساختار شیلددار و بدون شیلد پیش از انتخاب Reference محصولات گرفته شود.

یکپارچگی لینک

کابل، کانکتورها و نقاط اتصال باید به‌عنوان اجزای یک سیستم واحد بررسی شوند.

هماهنگی اتصالات با کابل F/UTP

در یک لینک شیلددار، نوع کابل تنها یکی از عوامل طراحی است. کیستون، پریز شبکه و سایر نقاط اتصال نیز باید با معماری انتخاب‌شده سازگار باشند.

پیش از سفارش مدل 051513 بهتر است ساختار نقطه توزیع و تجهیزات دو طرف مسیر بررسی شود تا کابل با اجزای موجود هماهنگ باشد.

اصل انتخاب مدل 051513

مدل 051513 زمانی انتخاب مناسبی است که پروژه به یک کابل Cat6 F/UTP شیلددار با طول 8 متر در ساختار توزیع ناحیه‌ای نیاز داشته باشد.

پیش از انتخاب 051513 چه اطلاعاتی از پروژه لازم است؟

قبل از سفارش، باید نوع زیرساخت کابل‌کشی، فاصله واقعی مسیر، شرایط محیط نصب و ساختار تجهیزات متصل مشخص باشد. این اطلاعات تعیین می‌کنند که مدل 051513 با طراحی پروژه هماهنگ است یا خیر.

آیا زیرساخت پروژه شیلددار است؟
آیا نقاط اتصال با ساختار F/UTP هماهنگ هستند؟
آیا شرایط مسیر استفاده از سیستم شیلددار را توجیه می‌کند؟
آیا طول 8 متر متناسب با فاصله واقعی است؟
آیا طول کل لینک در طراحی شبکه بررسی شده است؟

هنگام خرید کابل لگراند 051513 چه مشخصاتی را کنترل کنیم؟

در زمان خرید مدل 051513 بهتر است سفارش فقط با عنوان کلی «کابل Cat6 شیلددار لگراند» ثبت نشود. Reference محصول، طول کابل، ساختار F/UTP و نوع روکش باید به‌صورت دقیق در درخواست خرید یا پیش‌فاکتور مشخص شوند.

این موضوع در پروژه‌هایی که چند مدل نزدیک از محصولات لگراند استفاده می‌شود اهمیت بیشتری دارد؛ زیرا شباهت ظاهری کابل‌های آماده می‌تواند باعث تحویل مدلی با مشخصات متفاوت شود.

چک‌لیست کنترل محصول هنگام تحویل

پارت نامبر: 051513
EAN: 3245060515133
Category: Cat6
ساختار: F/UTP
طول: 8 متر
روکش: LSZH
کانکتور: RJ45 در دو طرف
رنگ کابل: آبی

چرا پارت نامبر 051513 در سفارش این محصول اهمیت دارد؟

لگراند در خانواده کابل‌های آماده شبکه مدل‌های متعددی با ظاهر مشابه عرضه می‌کند. به همین دلیل 051513 دقیق‌ترین شناسه برای تطبیق محصول با مشخصات موردنظر پروژه است.

در هنگام استعلام قیمت نیز بهتر است پارت نامبر در کنار مشخصات فنی ذکر شود تا قیمت یک مدل با ساختار یا طول متفاوت به‌اشتباه مبنای مقایسه قرار نگیرد.

اشتباهات رایج هنگام خرید کابل لگراند 051513

سفارش فقط با عنوان Cat6

عبارت Cat6 برای شناسایی دقیق محصول کافی نیست. ساختار شیلدینگ، طول، روکش و Reference باید هم‌زمان مشخص باشند.

نادیده گرفتن طول واقعی مسیر

اگر پروژه به طولی متفاوت از 8 متر نیاز داشته باشد، انتخاب این مدل فقط به دلیل موجودی نمی‌تواند جایگزین طراحی صحیح مسیر شود.

اشتباه در تشخیص محصول از روی ظاهر

رنگ آبی و کانکتورهای RJ45 در چند محصول لگراند مشترک هستند؛ بنابراین ظاهر به‌تنهایی معیار شناسایی دقیق نیست.

مقایسه قیمت با مدل غیرهمسان

قیمت 051513 باید با محصولاتی مقایسه شود که از نظر Category، ساختار حفاظتی، طول و نوع روکش مشخصات نزدیک دارند.

برای استعلام قیمت 051513 چه اطلاعاتی به فروشنده بدهیم؟

برای دریافت پیشنهاد دقیق‌تر، بهتر است علاوه بر نام محصول، تعداد موردنیاز، پارت نامبر و شرایط کلی پروژه اعلام شود. در سفارش‌های پروژه‌ای، مشخص کردن نوع زیرساخت و تعداد مسیرها می‌تواند به انتخاب دقیق‌تر تجهیزات کمک کند.

تعداد کابل موردنیاز
پارت نامبر 051513
نیاز به ساختار F/UTP
طول موردنیاز هر مسیر
نوع پروژه و محل استفاده
تعداد نقاط شبکه مرتبط با Area Distribution

آیا ظاهر کابل برای تشخیص اصالت کافی است؟

خیر. رنگ کابل، شکل کانکتور یا بسته‌بندی ظاهری به‌تنهایی نمی‌تواند اصالت محصول را اثبات کند. برای بررسی دقیق‌تر باید Reference، EAN، مشخصات فنی و اطلاعات بسته‌بندی با یکدیگر تطبیق داده شوند.

در خرید پروژه‌ای بهتر است مشخصات محصول در پیش‌فاکتور و سفارش ثبت شود تا هنگام تحویل امکان کنترل دقیق‌تری وجود داشته باشد.

از عبارت «لگراند Cat6 شیلددار» به‌تنهایی برای سفارش استفاده نکنید

این عنوان می‌تواند به چند محصول متفاوت اشاره کند. برای مدل موردنظر این صفحه، Reference صحیح 051513 است.

بررسی سایر کابل‌های شبکه لگراند

اگر برای پروژه خود علاوه بر این کابل آماده به کابل‌های شبکه لگراند در ساختارها و رده‌های مختلف نیاز دارید، برای مشاهده مدل‌ها، بررسی مشخصات فنی و اطلاع از قیمت کابل شبکه لگراند می‌توانید صفحه تخصصی این محصولات در ارس‌نت را بررسی کنید.

پرسش‌های متداول درباره کابل لگراند 051513

+ پارت نامبر کابل Cat6 F/UTP هشت متری مورد بررسی چیست؟

پارت نامبر این محصول 051513 است.

+ EAN محصول لگراند 051513 چیست؟

EAN این محصول 3245060515133 است.

+ آیا کابل 051513 به‌صورت آماده سوکت‌زنی شده عرضه می‌شود؟

بله. کانکتورهای RJ45 در دو طرف کابل از قبل نصب شده‌اند و محصول برای کاربرد تعریف‌شده خود به‌صورت آماده عرضه می‌شود.

+ آیا می‌توان فقط از روی رنگ آبی کابل مدل 051513 را تشخیص داد؟

خیر. رنگ آبی در چند محصول شبکه لگراند استفاده می‌شود و برای تشخیص دقیق باید Reference و سایر مشخصات فنی محصول بررسی شوند.

+ آیا برای سفارش پروژه‌ای باید Reference محصول در پیش‌فاکتور درج شود؟

بهتر است Reference 051513 همراه با طول، ساختار و نوع روکش در پیش‌فاکتور یا سفارش درج شود تا احتمال اشتباه در تحویل کاهش پیدا کند.

+ آیا 051513 برای استفاده در فضای بیرونی طراحی شده است؟

این صفحه محصول را برای کاربرد Area Distribution در زیرساخت شبکه معرفی می‌کند. برای استفاده Outdoor باید محصولی انتخاب شود که مشخصات رسمی آن صراحتاً برای شرایط محیطی موردنظر مناسب باشد.

+ آیا می‌توان طول کابل 051513 را در محل کوتاه کرد و دوباره سوکت زد؟

این محصول به‌صورت کابل آماده کارخانه‌ای عرضه می‌شود. اگر پروژه به طول یا ساختار متفاوتی نیاز دارد، بهتر است محصول متناسب با طراحی انتخاب شود و مشخصات کارخانه‌ای کابل آماده بدون ضرورت تغییر داده نشود.

استعلام قیمت کابل لگراند Cat6 F/UTP مدل 051513

برای بررسی موجودی، دریافت قیمت روز و تطبیق مدل 051513 با نیاز پروژه، مشخصات موردنیاز خود را با کارشناسان ارس‌نت در میان بگذارید.

تماس با کارشناسان ارس‌نت

توضیحات تکمیلی

برند	Legrand
رده کابل	CAT6
رنگ	آبی
جنس مغزی	تمام‌مس (CU)
وضعیت تست فلوک	دارای گزارش تست
نوع روکش	LSZH
متراژ بسته بندی	8 متر
واحد فروش	عدد
ساختار شیلد	F/UTP
نوع بسته بندی	کیسه پلاستیکی
