استاندارد Cat6
این کابل در رده Category 6 قرار دارد و برای استفاده در زیرساختهای شبکه Cat6 طراحی شده است.
پچ کورد لگراند Cat6 UTP مدل 039875 طول 5 متر
1,000,000 تومان / عدد
کابل اتصال باکس توزیع لگراند Cat6 U/UTP LSZH طول 15 متر مدل 051511
3,400,000 تومان / عدد
کابل اتصال باکس توزیع لگراند Cat6 UTP طول 8 متر
2,000,000 تومان / عدد
- برند: Legrand
- مدل / Reference: 051510
- نوع محصول: کابل اتصال Area Distribution Box / Consolidation Point
- Category: Cat6
- ساختار کابل: U/UTP بدون شیلد
- طول: 8 متر
- کانکتور: RJ45 Male به RJ45 Male
- نوع روکش: LSZH
- رنگ: آبی
- تعداد زوج: 4 زوج
- سایز هادی: AWG 24
- امپدانس: 100 اهم
- آرایش سیمبندی: T568B
- کاربرد: اتصال پریز RJ45 دارای Copper Feedthrough به باکس توزیع ناحیهای
توضیحات

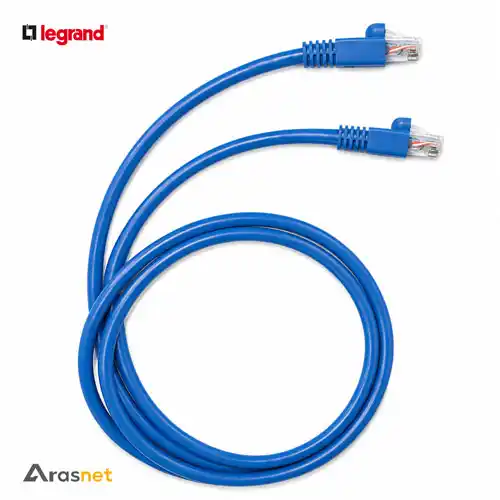

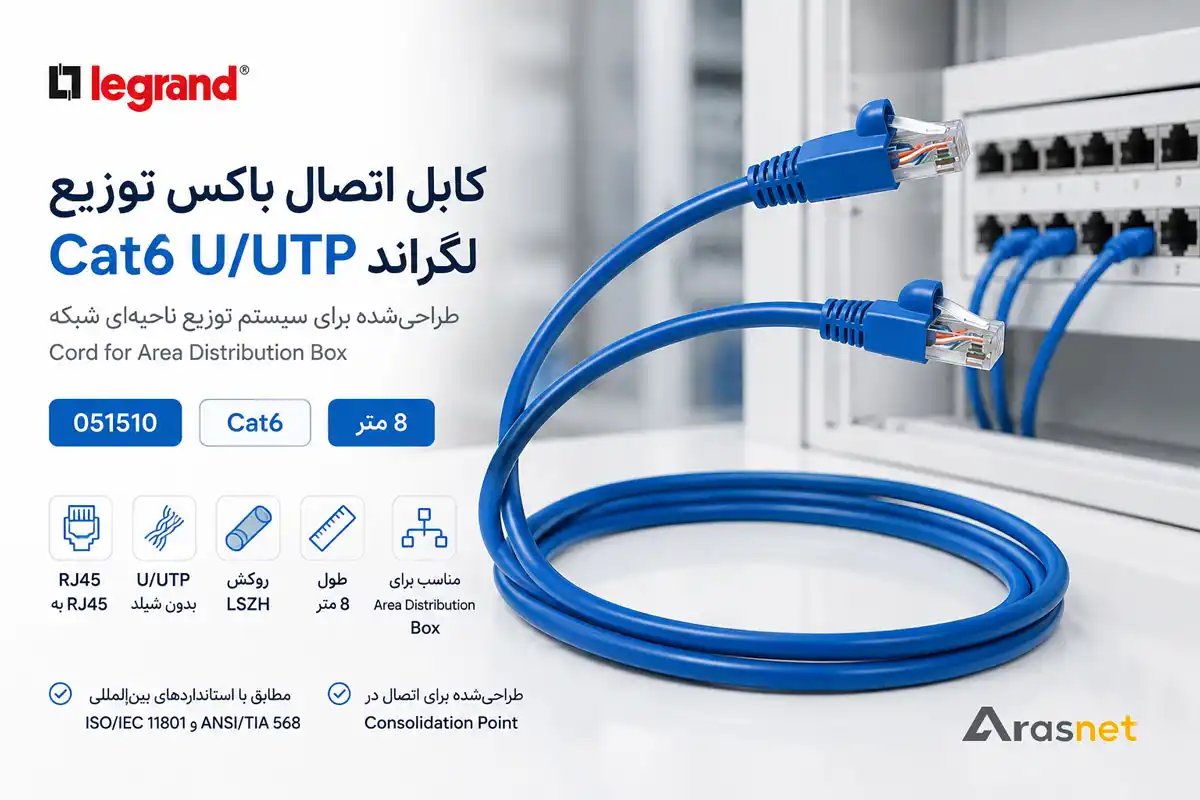

کابل اتصال باکس توزیع لگراند Cat6 UTP طول 8 متر مدل 051510
کابل اتصال Area Distribution Box لگراند Cat6 U/UTP مدل 051510 با طول 8 متر و روکش LSZH
کابل اتصال باکس توزیع لگراند Cat6 UTP طول 8 متر مدل 051510 یکی از کابلهای آماده سری Cat6 لگراند است که برای استفاده در سیستمهای توزیع ناحیهای شبکه طراحی شده است. این محصول دارای ساختار U/UTP، دو کانکتور RJ45، طول 8 متر و روکش LSZH است و با Reference رسمی 051510 شناخته میشود.
برخلاف پچ کوردهای معمولی که عمدتاً برای اتصال تجهیزات نهایی یا ارتباط پچ پنل و سوئیچ استفاده میشوند، مدل 051510 برای کاربرد مشخص در ساختار Area Distribution Box و نقاط توزیع شبکه طراحی شده است. به همین دلیل هنگام انتخاب این محصول باید نوع طراحی زیرساخت و محل استفاده آن در لینک شبکه مورد توجه قرار گیرد.
مشخصات کلیدی کابل لگراند Cat6 مدل 051510
- برند: Legrand
- Reference / پارت نامبر: 051510
- نوع محصول: کابل اتصال Area Distribution Box
- Category: Cat6
- ساختار کابل: U/UTP بدون شیلد
- طول کابل: 8 متر
- نوع اتصال: RJ45 به RJ45
- نوع روکش: LSZH
- رنگ کابل: آبی
- تعداد زوج: 4 زوج
- سایز هادی: AWG 24
- امپدانس: 100 اهم
- آرایش سیمبندی: T568B
کابل اتصال باکس توزیع لگراند 051510 چه کاربردی دارد؟
مدل 051510 برای استفاده در معماری کابلکشی ناحیهای یا Zone Distribution طراحی شده است. در چنین ساختاری، بهجای اجرای تمام اتصالات به شکل مستقیم و سنتی، از یک نقطه توزیع میانی برای سازماندهی و انعطاف بیشتر زیرساخت شبکه استفاده میشود.
کابل 051510 امکان ایجاد اتصال RJ45 به RJ45 را در این بخش از زیرساخت فراهم میکند. طول 8 متری آن نیز امکان استفاده در مسیرهایی را فراهم میکند که نقطه توزیع و محل اتصال در فاصله بیشتری از یکدیگر قرار گرفتهاند.
ساختار U/UTP
مدل 051510 فاقد شیلد بوده و دارای ساختار U/UTP است؛ بنابراین باید متناسب با ساختار کلی شبکه و شرایط محیط پروژه انتخاب شود.
طول 8 متر
طول 8 متری این محصول امکان ایجاد اتصال در ساختارهای توزیع ناحیهای با فاصله بیشتر بین نقاط شبکه را فراهم میکند.
دو کانکتور RJ45
وجود کانکتور RJ45 در دو طرف باعث میشود کابل بهصورت آماده و بدون نیاز به سوکتزنی دستی در کاربرد تعریفشده مورد استفاده قرار گیرد.
روکش LSZH در کابل لگراند 051510 چه اهمیتی دارد؟
یکی از تفاوتهای مهم مدل 051510 با پچ کوردهای PVC که پیشتر بررسی کردیم، استفاده از روکش LSZH است. LSZH مخفف Low Smoke Zero Halogen بوده و برای کاهش انتشار دود و ترکیبات هالوژنی در شرایط حریق مورد توجه قرار میگیرد.
به همین دلیل، هنگام طراحی شبکه در ساختمانها و پروژههایی که الزامات ایمنی و نوع روکش کابل اهمیت بیشتری دارد، باید تفاوت میان محصولات PVC و LSZH در کنار سایر مشخصات فنی بررسی شود.
051510 در یک نگاه
- Cat6 برای زیرساخت شبکه رده 6
- ساختار U/UTP بدون شیلد
- روکش LSZH
- طول 8 متر
- دو کانکتور RJ45 آماده
- طراحیشده برای کاربرد Area Distribution Box
تفاوت کابل لگراند 051510 با پچ کورد معمولی چیست؟
شباهت ظاهری کابل 051510 با یک پچ کورد RJ45 ممکن است باعث شود این دو محصول یکسان در نظر گرفته شوند؛ اما کاربرد تعریفشده آنها متفاوت است. مدل 051510 در خانواده کابلهای مخصوص Area Distribution Box قرار دارد و بهتر است بر اساس معماری کابلکشی موردنظر انتخاب شود.
| مشخصه | Legrand 051510 | پچ کورد معمولی |
|---|---|---|
| کاربرد اصلی | سیستم توزیع ناحیهای شبکه | اتصال تجهیزات شبکه |
| کانکتور | RJ45 به RJ45 | RJ45 به RJ45 |
| طول مدل مورد بررسی | 8 متر | بسته به مدل متفاوت است |
| روکش 051510 | LSZH | بسته به مدل PVC یا LSZH |
| نحوه انتخاب | بر اساس معماری Area Distribution | بر اساس اتصال تجهیزات و طول موردنیاز |
051510 را صرفاً بر اساس ظاهر بهعنوان پچ کورد انتخاب نکنید
وجود دو کانکتور RJ45 به این معنی نیست که تمام کابلهای آماده RJ45 کاربرد یکسانی دارند. مدل 051510 برای جایگاه مشخصی در معماری توزیع ناحیهای شبکه تعریف شده است؛ بنابراین پیش از خرید، طراحی لینک و نوع تجهیزات مورد استفاده در پروژه باید بررسی شود.
Area Distribution Box چیست و کابل 051510 در آن چه نقشی دارد؟
در برخی معماریهای کابلکشی ساختیافته، بهجای اتصال مستقیم هر مسیر از اتاق تجهیزات تا پریز نهایی، از یک نقطه توزیع میانی استفاده میشود. این نقطه میتواند بهعنوان Area Distribution Box یا نقطه توزیع ناحیهای عمل کند و انعطاف بیشتری در مدیریت تغییرات و جابهجایی نقاط شبکه فراهم کند.
کابل اتصال باکس توزیع لگراند Cat6 UTP طول 8 متر مدل 051510 برای همین نوع معماری طراحی شده است. این کابل اتصال RJ45 به RJ45 را بین اجزای تعریفشده در ساختار توزیع ناحیهای فراهم میکند و بهعنوان یک کابل آماده کارخانهای در مسیر استفاده میشود.
جایگاه 051510 در معماری توزیع ناحیهای
- اتصال میان Area Distribution Box و نقطه RJ45 سازگار
- استفاده در زیرساخت Cat6
- ساختار U/UTP بدون شیلد
- طول 8 متر برای ایجاد فاصله بیشتر بین نقاط
- روکش LSZH برای پروژههای دارای الزامات مربوط به نوع روکش
تفاوت Area Distribution با کابلکشی مستقیم سنتی
در کابلکشی مستقیم، مسیر ثابت شبکه معمولاً از پچ پنل یا نقطه توزیع اصلی تا پریز شبکه اجرا میشود. در معماری توزیع ناحیهای، یک نقطه میانی در مسیر در نظر گرفته میشود که میتواند تغییرات و توسعه بعدی شبکه را سادهتر کند.
این ساختار بهخصوص در فضاهایی که چیدمان کاربران یا تجهیزات ممکن است در آینده تغییر کند، میتواند انعطاف بیشتری ایجاد کند. البته طراحی صحیح طول لینک و نوع تجهیزات باید مطابق الزامات پروژه انجام شود.
| مشخصه | کابلکشی مستقیم | Area Distribution |
|---|---|---|
| ساختار مسیر | اتصال مستقیم نقطه اصلی تا پریز | دارای نقطه توزیع میانی |
| انعطاف در تغییرات | کمتر | بیشتر |
| تعداد نقاط اتصال | کمتر | بیشتر |
| نیاز به طراحی دقیق لینک | بله | بله، با توجه بیشتر به طول و اتصالات میانی |
تأثیر Consolidation Point بر طول لینک شبکه
در ساختارهایی که از یک نقطه میانی مانند Consolidation Point یا Area Distribution Box استفاده میشود، طراحی طول لینک اهمیت بیشتری پیدا میکند. اضافه شدن یک نقطه اتصال میانی میتواند روی نحوه محاسبه و محدودیت طول Permanent Link و Channel اثر بگذارد.
بنابراین هنگام استفاده از مدل 051510 نباید فقط طول 8 متری خود کابل را در نظر گرفت؛ بلکه کل مسیر شبکه، طول کابلهای ثابت، سایر کابلهای رابط و نقاط اتصال باید در طراحی نهایی محاسبه شوند.
طول 8 متر فقط طول خود 051510 است
این عدد به معنی مجاز بودن یک لینک شبکه با هر طول دلخواه نیست. طول نهایی لینک باید بر اساس استاندارد کابلکشی مورد استفاده و ساختار کامل پروژه محاسبه شود.
چرا روکش LSZH در 051510 اهمیت دارد؟
مدل 051510 دارای روکش LSZH است. این ویژگی آن را از پچ کوردهای PVC مانند 039874 و 039875 متمایز میکند. LSZH برای کاهش انتشار دود و ترکیبات هالوژنی در شرایط حریق طراحی شده و در برخی پروژهها بهعنوان الزام فنی یا ایمنی در نظر گرفته میشود.
انتخاب LSZH باید بر اساس شرایط پروژه انجام شود و صرفاً به دلیل متفاوت بودن یا بالاتر بودن قیمت نباید آن را برای همه کاربردها ضروری دانست.
تفاوت کابل 051510 با پچ کوردهای 039874 و 039875
سه محصول 051510، 039874 و 039875 همگی دارای اتصال RJ45 به RJ45 هستند، اما کاربرد آنها یکسان نیست. 039874 و 039875 در گروه User Cord یا پچ کوردهای معمولی قرار میگیرند، در حالی که 051510 برای کاربرد Area Distribution Box طراحی شده است.
| مشخصه | 051510 | 039874 | 039875 |
|---|---|---|---|
| نوع محصول | Area Distribution Cord | User Cord / Patch Cord | User Cord / Patch Cord |
| Category | Cat6 | Cat6 | Cat6 |
| ساختار | U/UTP | U/UTP | U/UTP |
| طول | 8 متر | 2 متر | 5 متر |
| روکش | LSZH | PVC | PVC |
| کاربرد | توزیع ناحیهای / Consolidation Point | اتصال عمومی تجهیزات | اتصال عمومی تجهیزات با فاصله بیشتر |
051510 چه زمانی انتخاب مناسبتری نسبت به یک پچ کورد معمولی است؟
اگر پروژه از معماری توزیع ناحیهای استفاده میکند و نیاز به کابل آماده RJ45 به RJ45 با طول 8 متر و روکش LSZH وجود دارد، مدل 051510 گزینه مناسبتری برای بررسی است.
اما اگر هدف فقط اتصال سوئیچ به پچ پنل، کامپیوتر به پریز شبکه یا اتصال تجهیزات معمول RJ45 باشد، بهتر است از User Cord یا Patch Cord متناسب با همان کاربرد استفاده شود.
برای Zone Distribution
مدل 051510 برای معماری توزیع ناحیهای و کاربرد مشخص در Area Distribution Box طراحی شده است.
طول 8 متر
برای مسیرهایی که نقطه توزیع و محل اتصال فاصله بیشتری دارند، این طول میتواند انعطاف بیشتری ایجاد کند.
روکش LSZH
برای پروژههایی که نوع روکش و الزامات ایمنی اهمیت دارد، LSZH یک ویژگی قابل توجه است.
آماده کارخانهای
دو کانکتور RJ45 از قبل نصب شدهاند و کابل بدون نیاز به سوکتزنی دستی قابل استفاده است.
آیا کابل 051510 برای اتصال سوئیچ به پچ پنل مناسب است؟
از نظر فیزیکی این محصول دارای دو کانکتور RJ45 است، اما کاربرد تعریفشده آن با یک پچ کورد معمولی متفاوت است. بنابراین برای اتصال رایج پچ پنل به سوئیچ بهتر است از User Cord یا Patch Cord مخصوص همان کاربرد استفاده شود.
051510 زمانی انتخاب منطقیتری است که ساختار پروژه بر اساس Area Distribution Box یا Consolidation Point طراحی شده باشد.
هر کابل RJ45 به RJ45 پچ کورد معمولی نیست
برای انتخاب صحیح، نوع محصول، کاربرد تعریفشده سازنده، طول، روکش و جایگاه آن در معماری لینک باید همزمان بررسی شوند.
راهنمای خرید کابل اتصال باکس توزیع لگراند Cat6 مدل 051510
برای انتخاب کابل اتصال باکس توزیع لگراند Cat6 UTP طول 8 متر مدل 051510، تنها توجه به Cat6 بودن یا وجود دو کانکتور RJ45 کافی نیست. این محصول برای کاربرد مشخص در ساختار توزیع ناحیهای شبکه طراحی شده است و پیش از خرید باید نوع معماری کابلکشی، طول موردنیاز، ساختار U/UTP و روکش LSZH آن با نیاز پروژه تطبیق داده شود.
اگر هدف شما استفاده از کابل در Area Distribution Box یا ساختاری مبتنی بر نقطه توزیع ناحیهای است، پارت نامبر 051510 میتواند گزینه مناسب برای بررسی باشد. اما برای اتصالات متداول مانند اتصال پچ پنل به سوئیچ، بهتر است از پچ کورد یا User Cord مخصوص آن کاربرد استفاده شود.
قبل از سفارش 051510 این موارد را بررسی کنید
- کاربرد پروژه:
وجود Area Distribution Box یا ساختار توزیع ناحیهای - Category:
Cat6 - ساختار:
U/UTP بدون شیلد - طول موردنیاز:
8 متر - نوع روکش:
LSZH - نوع اتصال:
RJ45 به RJ45 - پارت نامبر:
051510
چگونه کابل لگراند 051510 را از مدلهای مشابه تشخیص دهیم؟
محصولات کابلکشی ساختیافته لگراند ممکن است از نظر ظاهری شباهت زیادی به یکدیگر داشته باشند. به همین دلیل، رنگ کابل یا شکل کانکتورها بهتنهایی معیار مناسبی برای شناسایی دقیق محصول نیست.
مهمترین شناسه برای تشخیص این مدل، پارت نامبر 051510 است. هنگام خرید بهتر است این کد با اطلاعات بستهبندی و مشخصات محصول تطبیق داده شود.
| مشخصه | مقدار |
|---|---|
| پارت نامبر | 051510 |
| Category | Cat6 |
| ساختار | U/UTP |
| طول | 8 متر |
| روکش | LSZH |
| کانکتور | RJ45 به RJ45 |
| تعداد زوج | 4 زوج |
| AWG | 24 |
| امپدانس | 100 اهم |
| آرایش سیمبندی | T568B |
اشتباهات رایج هنگام انتخاب کابل لگراند 051510
اشتباه گرفتن با پچ کورد معمولی
وجود RJ45 در دو طرف ممکن است باعث شود 051510 با یک پچ کورد عادی اشتباه گرفته شود، در حالی که کاربرد تعریفشده این مدل مربوط به Area Distribution است.
توجه نکردن به طول کل لینک
8 متر فقط طول کابل 051510 است. هنگام طراحی باید طول کل Channel و سایر اجزای مسیر شبکه نیز در نظر گرفته شوند.
نادیده گرفتن U/UTP بودن
این محصول بدون شیلد است. در پروژههایی که زیرساخت شیلددار طراحی شده، باید سازگاری تمام اجزای لینک بررسی شود.
نادیده گرفتن روکش LSZH
051510 دارای روکش LSZH است و نوع روکش باید متناسب با الزامات فنی و ایمنی پروژه انتخاب شود.
انتخاب فقط بر اساس ظاهر
ظاهر مشابه محصولات RJ45 نمیتواند نوع و کاربرد دقیق آنها را مشخص کند؛ پارت نامبر محصول باید کنترل شود.
استفاده بدون بررسی طراحی شبکه
وجود نقطه توزیع میانی روی ساختار لینک اثر دارد؛ بنابراین استفاده از این محصول باید بخشی از طراحی صحیح کابلکشی باشد.
051510 یا پچ کورد معمولی لگراند؛ کدام را انتخاب کنیم؟
انتخاب بین مدل 051510 و پچ کوردهای معمولی لگراند باید بر اساس کاربرد انجام شود، نه صرفاً طول کابل. اگر هدف، اتصال عمومی تجهیزات شبکه است، پچ کوردهای User Cord انتخاب متناسبتری هستند. در مقابل، 051510 برای جایگاه مشخص خود در ساختار Area Distribution طراحی شده است.
| نیاز پروژه | انتخاب مناسب برای بررسی |
|---|---|
| اتصال معمول تجهیزات با فاصله کوتاه | پچ کورد لگراند 039874 طول 2 متر |
| اتصال معمول تجهیزات با فاصله بیشتر | پچ کورد لگراند 039875 طول 5 متر |
| اتصال در ساختار Area Distribution | کابل لگراند 051510 طول 8 متر |
| نیاز به روکش LSZH در این کاربرد | 051510 |
محصولات مرتبط با کابل لگراند 051510
اگر کاربرد پروژه شما اتصال معمول تجهیزات شبکه است و به کابل Area Distribution نیاز ندارید، پچ کوردهای Cat6 U/UTP لگراند در طولهای مختلف را نیز میتوانید بررسی کنید.
پرسشهای متداول درباره کابل لگراند Cat6 مدل 051510
+ کابل لگراند 051510 چه کاربردی دارد؟
مدل 051510 برای استفاده در ساختار Area Distribution و اتصال تعریفشده در سیستم توزیع ناحیهای شبکه طراحی شده است.
+ طول کابل لگراند 051510 چند متر است؟
طول این کابل 8 متر است.
+ آیا کابل 051510 شیلددار است؟
خیر. این مدل دارای ساختار U/UTP و بدون شیلد است.
+ جنس روکش کابل 051510 چیست؟
این محصول دارای روکش LSZH یا Low Smoke Zero Halogen است.
+ آیا 051510 یک پچ کورد معمولی است؟
خیر. اگرچه این محصول دارای کانکتور RJ45 در دو طرف است، لگراند آن را برای کاربرد Area Distribution Box تعریف کرده است و نباید صرفاً بر اساس ظاهر با User Cord یا پچ کورد معمولی یکسان در نظر گرفته شود.
+ تفاوت 051510 با پچ کوردهای 039874 و 039875 چیست؟
مدلهای 039874 و 039875 برای اتصال عمومی تجهیزات شبکه طراحی شدهاند و بهترتیب 2 و 5 متر طول دارند، در حالی که 051510 یک کابل 8 متری با روکش LSZH برای کاربرد Area Distribution است.
+ پارت نامبر این کابل لگراند چیست؟
پارت نامبر این محصول 051510 است و برای شناسایی دقیق محصول هنگام سفارش باید با مشخصات بستهبندی تطبیق داده شود.
استعلام قیمت و خرید کابل لگراند Cat6 مدل 051510
برای استعلام قیمت روز، بررسی موجودی و اطمینان از مناسب بودن مدل 051510 برای طراحی شبکه پروژه خود، با کارشناسان ارسنت در ارتباط باشید.
توضیحات تکمیلی
| برند | Legrand |
|---|---|
| رده کابل | CAT6 |
| رنگ | آبی |
| جنس مغزی | تماممس (CU) |
| وضعیت تست فلوک | دارای گزارش تست |
| نوع روکش | LSZH |
| متراژ بسته بندی | 8 متر |
| واحد فروش | عدد |
| ساختار شیلد | U/UTP |
| نوع بسته بندی | کیسه پلاستیکی |
