کابل شبکه لگراند Cat6 F/UTP PVC مدل 032758 حلقه 500 متری

کابل شبکه لگراند Cat6 F/UTP PVC مدل 032758؛ کابل 500 متری برای اجرای شبکه‌های ساخت‌یافته

کابل شبکه لگراند Cat6 F/UTP مدل 032758 یک کابل چهارزوج از سری تجهیزات شبکه لگراند است که برای اجرای کابل‌کشی افقی در شبکه‌های ساخت‌یافته طراحی شده است. این محصول به‌صورت حلقه 500 متری عرضه می‌شود و با برخورداری از ساختار Cat6، شیلد فویلی مشترک و روکش PVC، برای پروژه‌های اداری، تجاری و زیرساخت‌های داخلی شبکه کاربرد دارد.

تصویر هیرو کابل شبکه لگراند Cat6 F/UTP مدل 032758 از سری LCS3 با روکش PVC، ساختار شیلد فویلی، هادی تمام مس AWG23 و مناسب اجرای شبکه‌های گیگابیتی

در ساختار F/UTP این کابل، چهار زوج سیم به‌هم‌تابیده توسط یک لایه فویل مشترک محافظت می‌شوند. وجود این فویل به کاهش تأثیر نویزهای الکترومغناطیسی خارجی کمک می‌کند و در مسیرهایی که کابل شبکه در نزدیکی تجهیزات الکتریکی یا کابل‌های برق عبور می‌کند، نسبت به کابل‌های بدون شیلد انتخاب مطمئن‌تری است.

برای مشاهده سایر مدل‌ها و مقایسه کابل‌های دارای روکش PVC، LSZH و ساختارهای مختلف شیلد، صفحه کابل شبکه لگراند را بررسی کنید.

مهم‌ترین ویژگی‌های کابل شبکه لگراند 032758

مدل 032758 برای انتقال داده در شبکه‌های Cat6 طراحی شده و پهنای باند اسمی آن تا 250 مگاهرتز است. در صورت استفاده از تجهیزات هم‌رده و اجرای صحیح کابل‌کشی، این کابل می‌تواند در زیرساخت‌های Gigabit Ethernet مورد استفاده قرار گیرد.

هادی‌های کابل از نوع مفتولی و برای نصب ثابت در مسیرهای افقی شبکه در نظر گرفته شده‌اند. استفاده از هادی مسی در مقایسه با کابل‌های CCA، مقاومت الکتریکی کمتر، پایداری انتقال بهتر و عملکرد مناسب‌تری در کاربردهای شبکه و انتقال توان از طریق PoE ایجاد می‌کند.

مشخصات فنی کابل شبکه لگراند Cat6 F/UTP مدل 032758

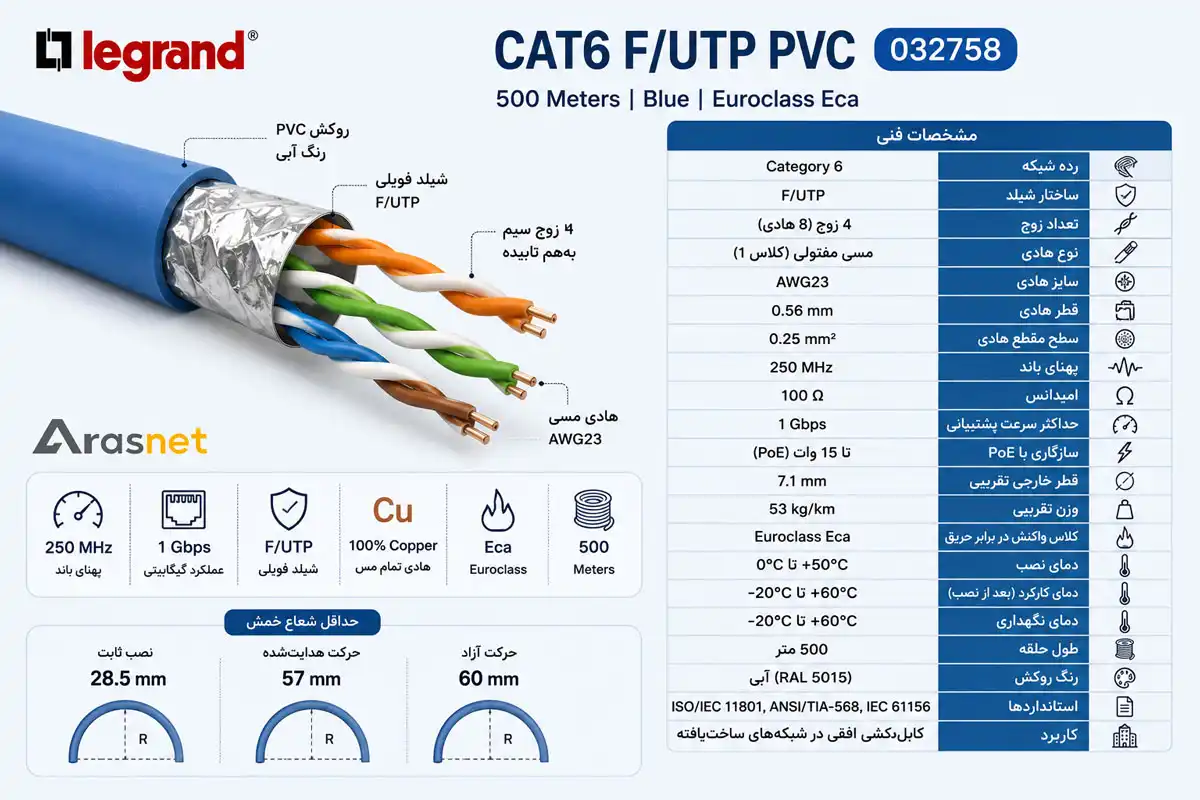

اینفوگرافیک مشخصات فنی کابل شبکه لگراند Cat6 F/UTP مدل 032758 شامل هادی تمام مس AWG23، شیلد فویلی، روکش PVC، پهنای باند 250MHz، کلاس حریق Euroclass Eca و حلقه 500 متری

ساختار F/UTP چگونه نویز را کاهش می‌دهد؟

در کابل‌های شبکه، تابیدگی زوج‌ها بخش مهمی از کنترل تداخل داخلی و نویز را بر عهده دارد. در مدل 032758 علاوه بر تابیدگی زوج‌ها، یک فویل فلزی نیز دور مجموعه چهار زوج قرار گرفته است. این فویل مانند یک لایه حفاظتی عمل کرده و میزان ورود نویز الکترومغناطیسی از محیط اطراف به کابل را کاهش می‌دهد.

برای حفظ مزیت ساختار F/UTP، بهتر است سایر اجزای لینک نیز از نوع شیلددار و سازگار انتخاب شوند. استفاده از کیستون یا پچ پنل نامتناسب می‌تواند پیوستگی شیلد را مختل کند و عملکرد حفاظتی مورد انتظار را کاهش دهد.

روکش PVC این کابل برای چه پروژه‌هایی مناسب است؟

روکش PVC به دلیل انعطاف مناسب، مقاومت مکانیکی و کاربرد گسترده، در بسیاری از پروژه‌های عمومی کابل‌کشی داخلی استفاده می‌شود. مدل 032758 برای ساختمان‌هایی مناسب است که استاندارد پروژه استفاده از کابل Cat6 F/UTP را الزام کرده، اما استفاده از روکش کم‌دود و فاقد هالوژن در آن ضروری نیست.

در فضاهایی مانند ساختمان‌های اداری معمولی، واحدهای تجاری، کارگاه‌ها و پروژه‌هایی که کابل داخل داکت، ترانکینگ یا مسیر محافظت‌شده نصب می‌شود، این مدل می‌تواند گزینه‌ای کاربردی باشد. بااین‌حال، در بیمارستان‌ها، تونل‌ها، مراکز پرتردد، مسیرهای خروج اضطراری و پروژه‌هایی با الزامات سخت‌گیرانه ایمنی حریق، باید امکان استفاده از نسخه LSZH و کلاس حریق بالاتر بررسی شود.

عملکرد کابل لگراند 032758 در شبکه‌های گیگابیتی

کابل شبکه لگراند مدل 032758 از رده Cat6 است و برای انتقال داده در سیستم‌های کابل‌کشی ساخت‌یافته طراحی شده است. این محصول در صورت استفاده همراه با کیستون، پچ پنل، پچ کورد و تجهیزات سازگار، از نرخ انتقال داده تا 1 گیگابیت بر ثانیه پشتیبانی می‌کند.

عملکرد نهایی لینک فقط به کابل وابسته نیست. کیفیت خاتمه کابل، میزان بازشدن تاب زوج‌ها، طول مسیر، شعاع خمش و هماهنگی تمام اجزای پسیو شبکه بر نتیجه نهایی اثر می‌گذارند. به همین دلیل برای ایجاد یک لینک Cat6 پایدار، بهتر است تمام اجزای مسیر از رده و ساختار حفاظتی متناسب انتخاب شوند.

پشتیبانی از انتقال برق PoE

کابل Cat6 F/UTP مدل 032758 برای کاربردهای استاندارد PoE با توان 15 وات سازگار اعلام شده است. این قابلیت برای تجهیزاتی مانند برخی تلفن‌های تحت شبکه، دوربین‌های IP کم‌مصرف و تجهیزات سازگار با PoE معمولی کاربرد دارد.

برای تجهیزات پرمصرف‌تر نباید تنها براساس عبارت Cat6 یا AWG23 تصمیم‌گیری شود. توان موردنیاز دستگاه، استاندارد سوئیچ یا Injector، طول مسیر، دمای محیط، تعداد کابل‌های تجمیع‌شده و مشخصات رسمی تمام اجزای لینک باید بررسی شوند.

مشخصات هادی مسی کابل

این کابل از هادی مسی بدون روکش فلزی اضافه و از نوع مفتولی کلاس 1 استفاده می‌کند. قطر هر هادی حدود 0.56 میلی‌متر، سطح مقطع اسمی آن 0.25 میلی‌متر مربع و اندازه هادی AWG23 اعلام شده است.

ساختار کابل شامل هشت رشته هادی در قالب چهار زوج به‌هم‌تابیده است. عایق هادی‌ها از پلی‌اتیلن ساخته شده و زوج‌ها از طریق رنگ‌بندی استاندارد از یکدیگر قابل تشخیص هستند.

• جنس هادی:
  مس بدون روکش
• نوع هادی:
  مفتولی کلاس 1 برای نصب ثابت
• قطر هادی:
  0.56 میلی‌متر
• سطح مقطع اسمی:
  0.25 میلی‌متر مربع
• اندازه هادی:
  AWG23
• تعداد هادی:
  8 رشته در قالب 4 زوج

امپدانس و مشخصات فیزیکی کابل

امپدانس مشخصه کابل برابر با 100 اهم اعلام شده است که مقدار متداول در کابل‌کشی شبکه‌های مسی متوازن محسوب می‌شود. وزن تقریبی کابل نیز حدود 53 کیلوگرم در هر کیلومتر است.

رنگ روکش آبی این محصول براساس کد RAL 5015 معرفی شده است. محدوده دمای نگهداری کابل نیز از منفی 20 تا مثبت 60 درجه سانتی‌گراد اعلام شده است.

مقایسه کابل 032758 PVC با مدل 032756 LSZH

مدل‌های 032758 و 032756 هر دو کابل Cat6 F/UTP چهارزوج، آبی و 500 متری هستند؛ اما تفاوت اصلی آن‌ها در جنس روکش و کلاس واکنش در برابر حریق است. مدل 032758 دارای روکش PVC و کلاس Eca است، در حالی که مدل 032756 با روکش LSZH و کلاس Dca عرضه می‌شود.

اگر مقررات پروژه، محل نصب یا الزامات ایمنی استفاده از کابل کم‌دود و فاقد هالوژن را ضروری کرده است، محصول کابل شبکه لگراند Cat6 F/UTP LSZH مدل 032756 گزینه مناسب‌تری برای بررسی خواهد بود.

Euroclass Eca به چه معناست؟

رده Eca حداقل سطح آزمون گسترش شعله را در نظام طبقه‌بندی اروپایی کابل‌ها نشان می‌دهد. لگراند اعلام کرده است که انطباق این محصول با Euroclass Eca توسط آزمایشگاه مستقل تأیید شده است.

رده Eca به این معنا نیست که کابل در تمام پروژه‌ها یا تمام مسیرهای ساختمانی قابل استفاده است. ضوابط ملی ساختمان، دستورالعمل آتش‌نشانی، نوع کاربری ساختمان و الزامات کارفرما باید پیش از انتخاب نهایی بررسی شوند.

استانداردهای اعلام‌شده برای کابل 032758

این محصول مطابق استانداردهای ISO/IEC 11801 و ANSI/TIA-568 معرفی شده است. این استانداردها چارچوب‌های اصلی طراحی و ارزیابی کابل‌کشی ساخت‌یافته شبکه را مشخص می‌کنند.

• ISO/IEC 11801:
  استاندارد بین‌المللی کابل‌کشی عمومی فناوری اطلاعات
• ANSI/TIA-568:
  استاندارد کابل‌کشی مخابراتی و شبکه‌های ساخت‌یافته
• Euroclass Eca:
  رده واکنش در برابر حریق با آزمون حداقل گسترش شعله

این کابل برای چه پروژه‌ای انتخاب مناسبی است؟

مدل 032758 برای پروژه‌ای مناسب است که به کابل Cat6 F/UTP مسی، حلقه 500 متری و روکش PVC نیاز دارد و ضوابط پروژه استفاده از Euroclass Eca را مجاز می‌دانند.

در پروژه‌هایی که مسیر کابل در محیط‌های پرتردد، خروج اضطراری، بیمارستان، هتل، مرکز داده یا فضاهای دارای الزامات سخت‌گیرانه حریق قرار دارد، انتخاب بین PVC و LSZH باید براساس مقررات پروژه انجام شود، نه صرفاً اختلاف قیمت دو کابل.

کاربردهای کابل شبکه لگراند Cat6 F/UTP مدل 032758

کابل شبکه لگراند مدل 032758 برای کابل‌کشی ثابت داخل ساختمان و ایجاد لینک‌های افقی در شبکه‌های ساخت‌یافته Cat6 طراحی شده است. ساختار F/UTP، هادی مسی مفتولی و حلقه 500 متری، این محصول را برای پروژه‌هایی مناسب می‌کند که به متراژ زیاد، کاهش نویز محیطی و انتقال پایدار داده نیاز دارند.

آیا کابل 032758 برای نصب در فضای باز یا زیر زمین مناسب است؟

خیر. این محصول برای نصب زیرزمینی تأیید نشده و روکش آن نیز در برابر اشعه فرابنفش مقاوم اعلام نشده است. بنابراین نباید کابل را بدون لوله، کانال یا محفظه مناسب در فضای باز، معرض مستقیم نور خورشید، رطوبت یا شرایط جوی قرار داد.

کاربرد اصلی مدل 032758، کابل‌کشی ثابت داخل ساختمان و در مسیرهایی مانند داکت، سینی کابل، رایزر، ترانکینگ یا لوله‌های محافظ است. برای نصب در فضای باز یا زیر زمین باید کابلی با روکش و مشخصات محیطی متناسب انتخاب شود.

قطر کابل و شعاع خمش مجاز

قطر خارجی تقریبی کابل 7.1 میلی‌متر است. رعایت شعاع خمش کابل هنگام نصب اهمیت زیادی دارد؛ زیرا خم‌کردن شدید می‌تواند آرایش زوج‌ها، فویل محافظ و مشخصات انتقال داده را تحت تأثیر قرار دهد.

نکات مهم هنگام کابل‌کشی

1. مسیر کابل را پیش از اجرا بررسی کنید

   طول مسیر، تعداد خم‌ها، محل عبور از کنار کابل‌های برق و ظرفیت داکت یا ترانکینگ را پیش از کابل‌کشی مشخص کنید.

2. از کشش بیش از اندازه خودداری کنید

   کابل را با نیروی کنترل‌شده بکشید و اجازه ندهید روکش، فویل یا زوج‌های داخلی در اثر کشش یا گیرکردن در مسیر آسیب ببینند.

3. شعاع خمش را رعایت کنید

   در نصب ثابت، شعاع خم کابل نباید از مقدار توصیه‌شده کمتر باشد. از ایجاد زاویه‌های تند در گوشه‌های ترانکینگ یا ورودی رک خودداری کنید.

4. فویل کابل را تا محل اتصال حفظ کنید

   هنگام خاتمه کابل، روکش و فویل را بیش از مقدار لازم جدا نکنید و زوج‌ها را تا نزدیک‌ترین فاصله ممکن به محل اتصال تابیده نگه دارید.

5. از تجهیزات شیلددار سازگار استفاده کنید

   برای حفظ ساختار F/UTP، کیستون و پچ پنل باید با سیستم شیلددار پروژه سازگار باشند و اتصال زمین مطابق طراحی اجرا شود.

6. پس از نصب کابل را تست کنید

   پیوستگی رشته‌ها، ترتیب سیم‌بندی و عملکرد لینک را با تستر مناسب بررسی کنید. در پروژه‌های حرفه‌ای، تست Permanent Link متناسب با Cat6 توصیه می‌شود.

راهنمای انتخاب کابل شبکه برای پروژه

برای انتخاب کابل مناسب، باید علاوه بر Category، ساختار شیلد، نوع روکش، کلاس حریق، طول مسیر، توان PoE و شرایط محیطی پروژه بررسی شود. برای آشنایی با ساختارهای مختلف و مقایسه کابل‌های مسی، صفحه کابل شبکه را مطالعه کنید.

چگونه اصالت کابل لگراند 032758 را بررسی کنیم؟

پیش از خرید، شماره فنی 032758 را روی بسته‌بندی، لیبل حلقه و مدارک فروش تطبیق دهید. مشخصات محصول باید شامل Cat6، ساختار F/UTP، روکش PVC، طول 500 متر، رنگ آبی و Euroclass Eca باشد.

چاپ روی روکش کابل، کیفیت بسته‌بندی، شماره بچ یا اطلاعات ردیابی و یکسان‌بودن مشخصات فاکتور با محصول تحویلی نیز باید بررسی شود. تنها شباهت رنگ و ظاهر کابل برای تأیید اصالت کافی نیست.

پرسش‌های متداول درباره کابل لگراند 032758
