کیستون شبکه لگراند Cat6 STP تک ماژول مدل 076563

کیستون شبکه لگراند Cat6 STP مدل 076563؛ انتخابی حرفه‌ای برای شبکه‌های شیلددار

کیستون شبکه لگراند Cat6 STP مدل 076563 یکی از تجهیزات حرفه‌ای سری Mosaic LCS3 است که برای اجرای شبکه‌های ساخت‌یافته Cat6 با کابل‌های شیلددار طراحی شده است. این محصول با بدنه فلزی، سوکت RJ45 شیلددار و مکانیزم نصب بدون ابزار، علاوه بر انتقال پایدار داده، پیوستگی شیلد را در کل مسیر کابل حفظ می‌کند و باعث کاهش اثر نویزهای الکترومغناطیسی در محیط‌های حساس می‌شود.

کیستون شبکه لگراند Cat6 STP مدل 076563 از سری Mosaic LCS3 با سوکت RJ45 شیلددار، نصب Toolless، سازگار با PoE و مناسب زیرساخت‌های حرفه‌ای شبکه

در پروژه‌هایی که کابل شبکه از کنار تابلوهای برق، موتورهای صنعتی، UPS، تجهیزات مخابراتی یا منابع تولید نویز عبور می‌کند، استفاده از تجهیزات شیلددار اهمیت زیادی دارد. مدل 076563 دقیقاً برای چنین شرایطی طراحی شده و در صورت اجرای صحیح سیستم ارت، عملکرد بسیار پایداری در شبکه‌های Cat6 ارائه می‌دهد.

اگر قصد مقایسه این محصول با سایر مدل‌های لگراند را دارید، پیشنهاد می‌کنیم ابتدا صفحه کابل شبکه لگراند را نیز مطالعه کنید تا ساختار کابل مناسب پروژه خود را انتخاب نمایید.

چرا در برخی پروژه‌ها باید از کیستون STP استفاده کرد؟

در شبکه‌هایی که از کابل‌های شیلددار استفاده می‌شود، تنها وجود فویل یا شیلد روی کابل کافی نیست. تمام اجزای لینک باید قابلیت انتقال و حفظ شیلد را داشته باشند. اگر در مسیر از کیستون بدون شیلد استفاده شود، پیوستگی حفاظتی کابل از بین می‌رود و بخش مهمی از مزیت کابل شیلددار از دست خواهد رفت.

کیستون 076563 با طراحی شیلددار خود این پیوستگی را حفظ کرده و امکان اتصال صحیح کابل‌های STP و FTP را فراهم می‌کند.

ویژگی‌های کلیدی کیستون لگراند 076563

مشخصات فنی کیستون شبکه لگراند مدل 076563

بدنه فلزی چه تأثیری بر عملکرد شبکه دارد؟

بدنه فلزی کیستون علاوه بر افزایش استحکام مکانیکی، نقش مهمی در حفظ مسیر شیلد ایفا می‌کند. زمانی که کابل شیلددار به این کیستون متصل می‌شود، نویزهای القایی راحت‌تر به سیستم زمین منتقل شده و احتمال ایجاد اختلال در سیگنال‌های شبکه کاهش پیدا می‌کند.

به همین دلیل استفاده از کیستون STP بیشتر در مراکز داده، اتاق‌های سرور، ساختمان‌های صنعتی، خطوط تولید، بیمارستان‌ها و پروژه‌هایی توصیه می‌شود که سطح نویز الکترومغناطیسی بالاتر از محیط‌های اداری معمولی است.

ساختار شیلد کیستون 076563 چگونه عمل می‌کند؟

در یک لینک شبکه شیلددار، هدف اصلی این است که مسیر حفاظتی کابل در محل خاتمه قطع نشود. کیستون لگراند مدل 076563 به‌عنوان یک سوکت RJ45 Cat6 شیلددار، برای اتصال کابل‌های شبکه شیلددار طراحی شده و در مشخصات رسمی آن، وجود سوکت محافظت‌شده برای کاهش تداخل الکترومغناطیسی ذکر شده است.

عملکرد سیستم شیلددار فقط به یک قطعه وابسته نیست. کابل، کیستون، پچ پنل و پچ کورد باید براساس معماری واحد پروژه انتخاب شوند. همچنین اجرای مسیر حفاظتی و هم‌بندی باید مطابق طراحی الکتریکی ساختمان انجام شود؛ بنابراین وجود کیستون شیلددار به‌تنهایی جایگزین طراحی اصولی کل لینک نیست.

ابعاد تک‌ماژول و فضای موردنیاز برای نصب

کیستون شبکه لگراند 076563 یک مکانیزم تک‌ماژول با عرض 22.5 میلی‌متر و ارتفاع 45 میلی‌متر است. این ابعاد امکان نصب دو مکانیزم تک‌ماژول را در یک فضای استاندارد 45 میلی‌متری سازگار فراهم می‌کند و برای پروژه‌هایی که تعداد خروجی زیاد یا فضای محدود دارند، مزیت مهمی محسوب می‌شود.

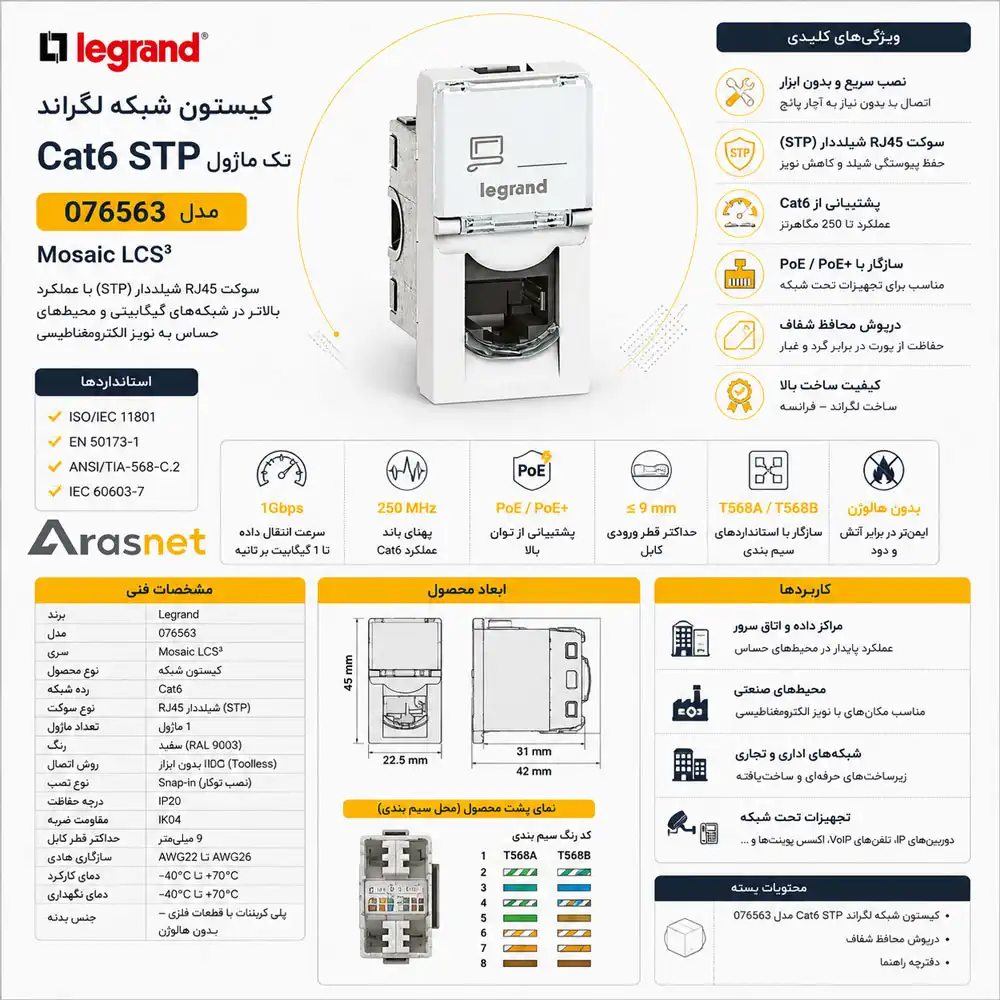

اینفوگرافیک مشخصات فنی کیستون شبکه لگراند Cat6 STP مدل 076563 از سری Mosaic LCS3 شامل ابعاد، استانداردها، سازگاری با کابل‌های شیلددار، نصب Toolless و ویژگی‌های فنی

عمق کلی مکانیزم 42 میلی‌متر و عمق نصب‌شونده آن حدود 31 میلی‌متر اعلام شده است. بنابراین پیش از سفارش باید عمق قوطی، فضای پشت فیس‌پلیت، مسیر ورود کابل و شعاع خمش کابل شیلددار بررسی شود؛ زیرا کابل‌های شیلددار معمولاً نسبت به کابل‌های UTP قطر و سختی بیشتری دارند.

نصب در فیس‌پلیت، ترانکینگ و باکس کف

طبق اطلاعات فنی لگراند، این مکانیزم علاوه بر نصب توکار، با نصب داخل داکت یا ترانکینگ و باکس کف نیز سازگار است. اتصال Snap-in باعث می‌شود مکانیزم پس از انتخاب قاب و صفحه مناسب، بدون پیچ‌کاری مستقیم در جای خود قرار گیرد.

این محصول همراه صفحه رویی عرضه می‌شود، اما برای تکمیل نصب باید ساپورت و قاب سازگار Mosaic براساس محل اجرا انتخاب شود. تک‌ماژول بودن محصول به نصاب اجازه می‌دهد ترکیب‌هایی مانند دو خروجی شبکه، یک خروجی شبکه در کنار پریز برق یا ترکیب تجهیزات جریان ضعیف را در قاب‌های سازگار ایجاد کند.

اتصال IDC بدون ابزار؛ مناسب اجرای پرتعداد

پشت کیستون 076563 از اتصال IDC سریع بهره می‌برد و برای خاتمه کابل به ابزار پانچ اختصاصی نیاز ندارد. نصاب پس از آماده‌سازی کابل و قرار دادن رشته‌ها مطابق کد رنگی، مکانیزم یکپارچه را می‌بندد تا عملیات اتصال انجام شود.

این روش در پروژه‌هایی با تعداد زیاد نود شبکه، زمان اجرا را کاهش می‌دهد و باعث می‌شود کیفیت اتصال کمتر به نحوه استفاده از ابزار پانچ وابسته باشد. بااین‌حال، آماده‌سازی کابل شیلددار باید با دقت انجام شود؛ بازکردن بیش از حد زوج‌ها یا حذف نامناسب لایه محافظ می‌تواند عملکرد لینک را کاهش دهد.

1. بررسی نوع کابل

   پیش از کابل‌زنی مطمئن شوید کابل انتخابی از نظر Category، ساختار شیلد و قطر خارجی با مکانیزم سازگار است.

2. آماده‌سازی کنترل‌شده کابل

   روکش و لایه‌های محافظ را فقط به اندازه لازم باز کنید و از آسیب‌زدن به عایق هادی‌ها خودداری کنید.

3. انتخاب الگوی سیم‌بندی

   تمام لینک را براساس یک الگوی ثابت، یعنی T568A یا T568B، اجرا کنید و رنگ‌بندی دو سر مسیر را یکسان نگه دارید.

4. حفظ تاب زوج‌ها

   زوج‌ها را تا نزدیک‌ترین نقطه ممکن به ترمینال تابیده نگه دارید تا مشخصات انتقال Cat6 کمتر تحت تأثیر قرار گیرد.

5. بستن کامل مکانیزم

   پس از کنترل ترتیب هادی‌ها و محل قرارگیری بخش محافظ کابل، مکانیزم IDC را تا انتها ببندید.

6. تست لینک پس از نصب

   پس از تکمیل نصب، پیوستگی هادی‌ها، ترتیب سیم‌بندی و عملکرد لینک را با تستر مناسب بررسی کنید.

درپوش محافظ شفاف و فضای برچسب‌گذاری

در قسمت جلوی محصول یک درپوش شفاف محافظ قرار دارد که هنگام استفاده‌نشدن از پورت، ورود گردوغبار به کانکتور را محدود می‌کند. این ویژگی برای پریزهایی که در محیط‌های اداری، تجاری یا فضاهای کم‌استفاده نصب می‌شوند، به حفظ وضعیت سوکت کمک می‌کند.

مدل 076563 همچنین فضای مخصوص برچسب‌گذاری دارد. در پروژه‌های دارای تعداد زیاد پریز، می‌توان شناسه نود، شماره پورت پچ پنل یا کد محل را روی برچسب درج کرد تا عیب‌یابی و مدیریت شبکه ساده‌تر شود.

عملکرد Cat6، شبکه گیگابیتی و PoE

لگراند این محصول را برای شبکه‌های Cat6 با نرخ انتقال داده تا 1 گیگابیت بر ثانیه معرفی کرده است. دستیابی به این عملکرد به هماهنگی کابل، پچ پنل، پچ کورد، طول مسیر و کیفیت نصب وابسته است و صرف نصب یک کیستون Cat6 به‌تنهایی عملکرد کل کانال را تضمین نمی‌کند.

مدل 076563 از کاربردهای PoE با ظرفیت بالا نیز پشتیبانی می‌کند. این قابلیت امکان استفاده در مسیر اتصال تجهیزاتی مانند تلفن IP، اکسس‌پوینت، دوربین شبکه و سایر تجهیزات سازگار را فراهم می‌کند؛ البته توان واقعی قابل‌انتقال باید براساس مشخصات تمام اجزای لینک و شرایط نصب بررسی شود.

مقایسه کیستون STP مدل 076563 با مدل FTP شماره 076562

هر دو مدل 076562 و 076563 کیستون Cat6 تک‌ماژول سفید از خانواده Mosaic هستند، اما مدل 076563 در گروه سوکت‌های STP شیلددار قرار دارد، در حالی که مدل 076562 به‌عنوان نسخه FTP عرضه می‌شود. انتخاب بین آن‌ها باید براساس ساختار کابل و طراحی حفاظتی کل پروژه انجام شود، نه فقط شباهت ظاهری یا قیمت.

برای مشاهده مشخصات مدل نزدیک این محصول، صفحه کیستون شبکه لگراند Cat6 FTP تک ماژول مدل 076562 را بررسی کنید. انتخاب نهایی باید پس از تطبیق نوع کابل، پچ پنل، ساختار شیلد و الزامات پروژه انجام شود.

شرایط محیطی و محدودیت نصب

مدل 076563 با درجه حفاظت IP20 برای استفاده در محیط داخلی طراحی شده است. این محصول نباید بدون محفظه مناسب در معرض مستقیم آب، رطوبت شدید، گردوغبار زیاد یا شرایط فضای باز قرار گیرد.

محدوده دمای کارکرد و نگهداری اعلام‌شده برای این محصول از منفی 40 تا مثبت 70 درجه سانتی‌گراد است. بدنه محصول فاقد هالوژن معرفی شده و رنگ سفید آن با کد RAL 9003 عرضه می‌شود.

• محل نصب:
  فضای داخلی ساختمان
• درجه حفاظت:
  IP20
• مقاومت ضربه:
  IK04
• دمای کارکرد:
  40- تا 70+ درجه سانتی‌گراد
• دمای نگهداری:
  40- تا 70+ درجه سانتی‌گراد
• رنگ:
  سفید RAL 9003
• جنس فاقد هالوژن:
  بله

کاربردهای کیستون شبکه لگراند Cat6 STP مدل 076563

کیستون لگراند 076563 برای ایجاد خروجی شبکه RJ45 در زیرساخت‌های Cat6 شیلددار طراحی شده است. این مدل در پروژه‌هایی کاربرد دارد که پایداری لینک، کنترل تداخل الکترومغناطیسی، نظم نصب و امکان برچسب‌گذاری هر نود اهمیت بالایی دارد.

ساختار تک‌ماژول محصول امکان استفاده بهینه از فضای قاب و ترانکینگ را فراهم می‌کند. در یک فضای استاندارد سازگار می‌توان چند مکانیزم تک‌ماژول را در کنار یکدیگر قرار داد و تعداد بیشتری خروجی شبکه یا ترکیبی از تجهیزات جریان ضعیف ایجاد کرد.

چه زمانی مدل 076563 انتخاب مناسبی است؟

چه زمانی نباید کیستون STP انتخاب شود؟

انتخاب تجهیزات شیلددار همیشه به معنی عملکرد بهتر نیست. اگر کابل‌کشی پروژه از نوع U/UTP و بدون شیلد باشد، استفاده از کیستون STP مزیت حفاظتی مشخصی ایجاد نمی‌کند و می‌تواند هزینه اجرا را بدون تکمیل صحیح سیستم افزایش دهد.

همچنین در پروژه‌ای که کابل شیلددار استفاده شده اما پچ پنل، پچ کورد یا هم‌بندی حفاظتی مناسب وجود ندارد، صرفاً نصب کیستون STP یک لینک شیلددار کامل ایجاد نمی‌کند. ابتدا باید معماری کل مسیر مشخص شود و سپس تجهیزات متناسب با همان معماری انتخاب شوند.

راهنمای انتخاب میان مدل‌های UTP، FTP و STP لگراند

هماهنگی کیستون با کابل شبکه شیلددار

برای دستیابی به عملکرد پایدار، کابل شبکه باید از نظر Category، قطر خارجی، سایز هادی و ساختار شیلد با کیستون هماهنگ باشد. کابل نامتناسب ممکن است به‌درستی داخل ورودی مکانیزم قرار نگیرد یا اتصال هادی‌ها و بخش محافظ آن کامل نشود.

برای آشنایی با اصول انتخاب Category، نوع شیلد، روکش، جنس هادی و شرایط نصب می‌توانید به صفحه کابل شبکه مراجعه کنید.

راهنمای خرید کیستون شبکه لگراند 076563

1. شماره فنی را تطبیق دهید

   کد محصول باید روی بسته‌بندی، برچسب یا فاکتور با شماره 076563 یکسان باشد. شباهت ظاهری مدل‌های UTP، FTP و STP برای تشخیص دقیق محصول کافی نیست.

2. ساختار کابل پروژه را مشخص کنید

   پیش از خرید بررسی کنید کابل شبکه از چه نوعی است و آیا زیرساخت پروژه واقعاً به تجهیزات STP نیاز دارد یا خیر.

3. ابعاد محل نصب را کنترل کنید

   عرض تک‌ماژول، عمق مکانیزم، قطر کابل و فضای پشت فیس‌پلیت باید با قوطی، ساپورت و ترانکینگ پروژه سازگار باشد.

4. سایر اجزای لینک را بررسی کنید

   پچ پنل، پچ کورد و تجهیزات اتصال باید با رده Cat6 و ساختار شیلددار پروژه هماهنگ باشند.

5. کاربرد PoE را مشخص کنید

   برای تجهیزات حامل توان، استاندارد PoE، توان مصرفی، طول مسیر و سازگاری تمام اجزای کانال باید پیش از اجرا بررسی شود.

6. برنامه تست شبکه را تعیین کنید

   در پروژه‌های حرفه‌ای، پس از نصب باید ترتیب سیم‌بندی، پیوستگی هادی‌ها و عملکرد Permanent Link با تجهیزات مناسب آزمایش شود.

خطاهای رایج هنگام نصب کیستون STP

• بازکردن بیش‌ازحد زوج‌ها:
  کاهش تاب زوج‌سیم‌ها در نزدیکی ترمینال می‌تواند مشخصات انتقال Cat6 را تحت تأثیر قرار دهد.
• حذف نامناسب بخش محافظ کابل:
  آماده‌سازی نادرست ممکن است پیوستگی حفاظتی لینک را مختل کند.
• ترکیب T568A و T568B:
  دو سمت یک لینک باید بر اساس الگوی یکسان کابل‌زنی شوند.
• خم شدید کابل:
  فشار یا زاویه تند در پشت مکانیزم می‌تواند به ساختار داخلی کابل آسیب بزند.
• استفاده از قاب ناسازگار:
  تک‌ماژول بودن به‌تنهایی سازگاری مکانیکی با هر فیس‌پلیت یا ترانکینگی را تضمین نمی‌کند.
• اتکا به تست ساده پیوستگی:
  روشن‌شدن تستر ابتدایی لزوماً عملکرد کامل Cat6 را اثبات نمی‌کند.

نگهداری و مدیریت پریز شبکه

درپوش محافظ پورت را هنگام استفاده‌نشدن بسته نگه دارید تا ورود گردوغبار به سوکت محدود شود. برای تمیزکردن سطح محصول از پارچه نرم و خشک یا ماده‌ای که با بدنه پلاستیکی سازگار است استفاده کنید و از ورود مایع به داخل کانکتور جلوگیری نمایید.

برچسب هر پریز را با شماره پورت پچ پنل، شناسه اتاق یا کد نود هماهنگ کنید. مستندسازی صحیح باعث می‌شود عیب‌یابی، جابه‌جایی کاربران و مدیریت تغییرات شبکه با سرعت بیشتری انجام شود.
