کیستون شبکه لگراند Cat6 FTP تک ماژول مدل 076562

کیستون شبکه لگراند Cat6 FTP تک ماژول مدل 076562؛ انتخابی مطمئن برای شبکه‌های حرفه‌ای

کیستون شبکه لگراند Cat6 FTP مدل 076562 یکی از محصولات حرفه‌ای سری Legrand Mosaic LCS3 است که در گروه کیستون شبکه قرار می‌گیرد و برای ایجاد لینک‌های پایدار و پرسرعت در شبکه‌های ساخت‌یافته طراحی شده است. این مدل از نوع FTP بوده و برای استفاده همراه با کابل‌های شیلددار Cat6 توسعه یافته است.

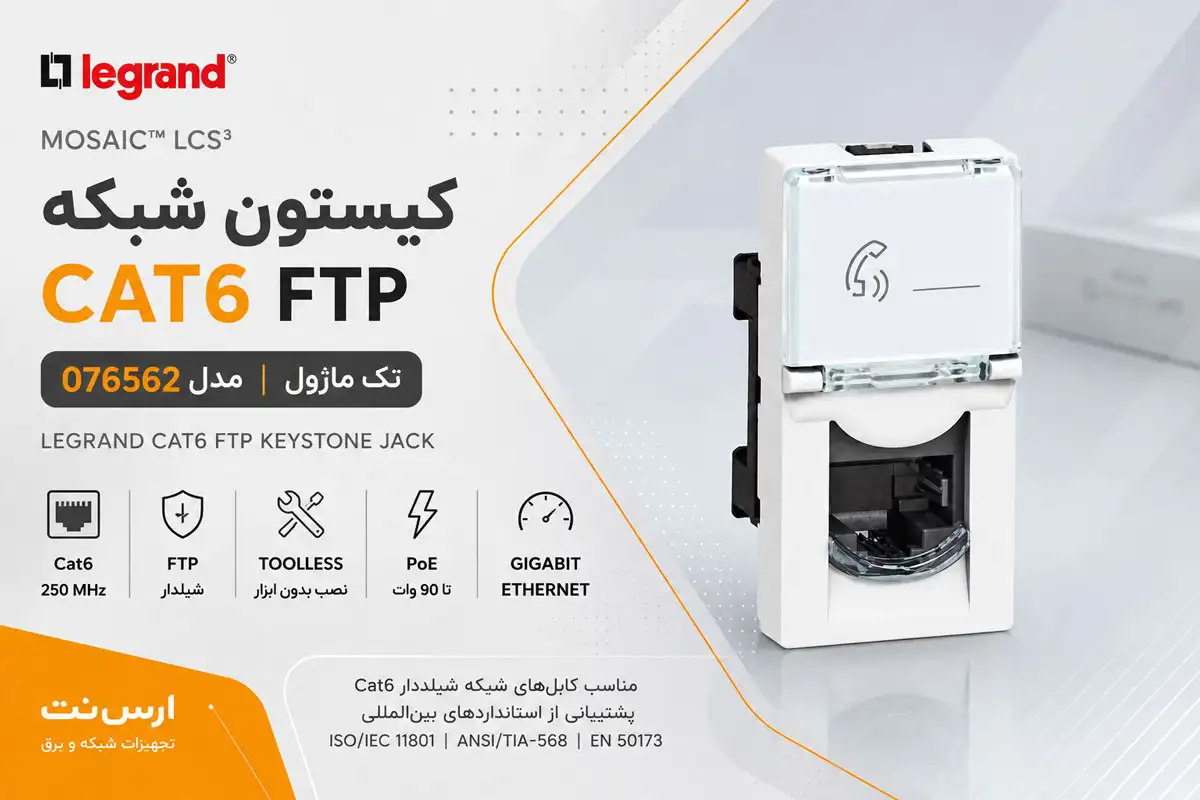

تصویر هیرو کیستون شبکه لگراند Cat6 FTP مدل 076562 مناسب کابل‌های شبکه شیلددار با پشتیبانی از Gigabit Ethernet و PoE

کیستون 076562 علاوه بر پشتیبانی از استاندارد Cat6، امکان انتقال اطلاعات با سرعت Gigabit Ethernet را فراهم می‌کند و به دلیل طراحی بدون ابزار (Toolless)، فرآیند نصب را برای تکنسین شبکه سریع‌تر و دقیق‌تر می‌سازد. این ویژگی علاوه بر کاهش زمان اجرای پروژه، احتمال آسیب به کابل یا ترمینال را نیز به حداقل می‌رساند.

این محصول مطابق استانداردهای بین‌المللی ISO/IEC 11801، ANSI/TIA-568 و EN 50173 طراحی شده و از فناوری PoE تا توان 90 وات نیز پشتیبانی می‌کند. به همین دلیل می‌توان از آن در مسیر اتصال دوربین‌های IP، تلفن‌های VoIP، اکسس‌پوینت‌های بی‌سیم و سایر تجهیزات مبتنی بر PoE استفاده کرد.

چرا کیستون شبکه لگراند 076562 را انتخاب کنیم؟

در بسیاری از پروژه‌های حرفه‌ای، وجود نویز الکترومغناطیسی یکی از عوامل اصلی کاهش کیفیت ارتباط شبکه است. عبور کابل‌های شبکه در کنار کابل‌های برق، تابلوهای برق صنعتی، تجهیزات کنترلی یا موتورهای الکتریکی می‌تواند باعث ایجاد تداخل در انتقال داده شود. استفاده از کیستون FTP به همراه کابل شبکه شیلددار، یکی از مؤثرترین راهکارها برای کاهش این اثرات است.

مدل 076562 با بهره‌گیری از ساختار شیلددار و اتصال کامل شیلد به بدنه فلزی کانکتور، امکان حفظ پیوستگی حفاظ الکترومغناطیسی را در کل مسیر کابل‌کشی فراهم می‌کند. البته برای دستیابی به این مزیت، تمام اجزای مسیر شامل کابل، پچ پنل و پچ کورد نیز باید از نوع شیلددار انتخاب شوند.

مشخصات فنی کیستون لگراند Cat6 FTP مدل 076562

طراحی بدون ابزار (Toolless)

یکی از ویژگی‌های مهم این محصول، استفاده از مکانیزم Toolless است. در این طراحی، اتصال کابل شبکه بدون نیاز به ابزار پانچ انجام می‌شود و تکنسین می‌تواند تنها با قرار دادن زوج‌سیم‌ها مطابق رنگ‌بندی استاندارد و بستن مکانیزم، عملیات کابل‌زنی را تکمیل کند. این روش علاوه بر افزایش سرعت نصب، احتمال آسیب‌دیدگی هادی‌ها را نیز کاهش می‌دهد.

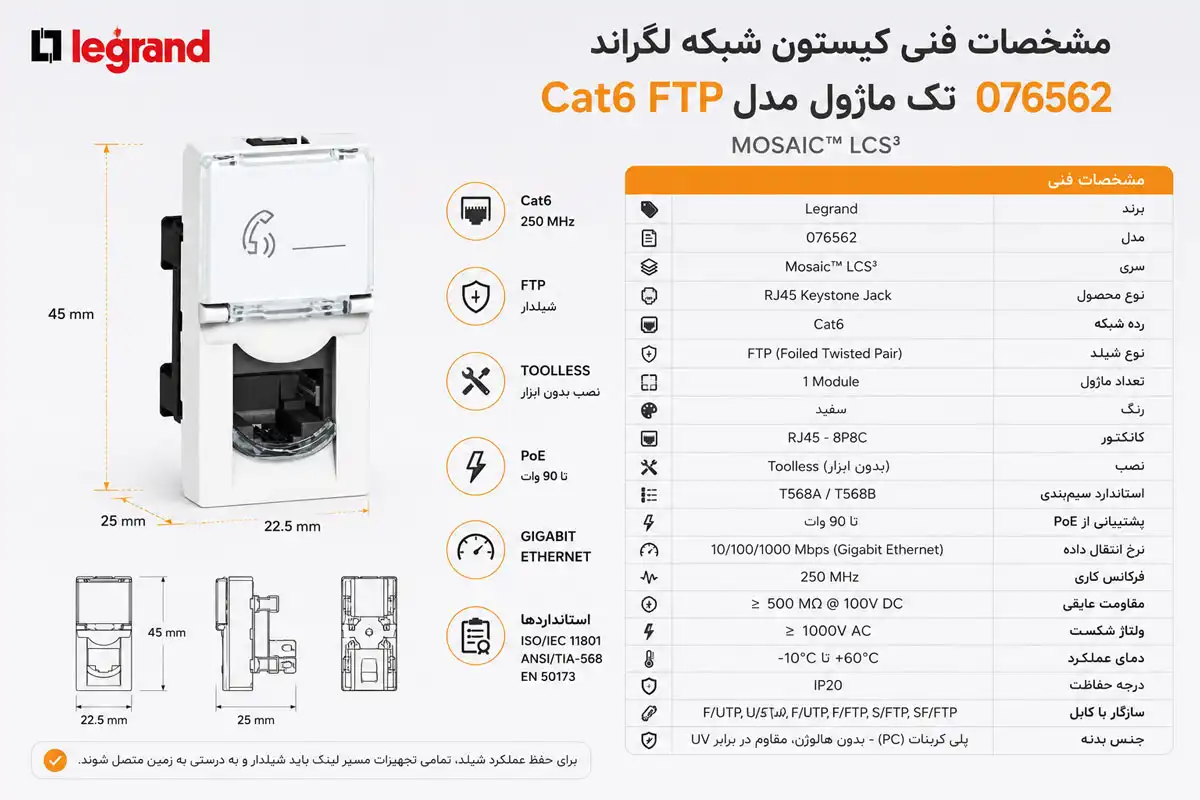

اینفوگرافیک مشخصات فنی کیستون شبکه لگراند Cat6 FTP مدل 076562 شامل ابعاد، استانداردها، مشخصات الکتریکی، پشتیبانی از PoE و ویژگی‌های فنی.

در صورت نیاز به اصلاح سیم‌بندی، مکانیزم قفل‌کننده دوباره باز شده و کابل بدون آسیب قابل تعویض خواهد بود؛ قابلیتی که در پروژه‌های بزرگ زمان و هزینه نگهداری را کاهش می‌دهد.

کیستون لگراند 076562 برای چه کاربردهایی مناسب است؟

کیستون شبکه لگراند Cat6 FTP مدل 076562 برای ایجاد نقطه اتصال RJ45 در شبکه‌های ساخت‌یافته طراحی شده است. ساختار تک‌ماژول این محصول فضای کمتری نسبت به مدل‌های دوماژول اشغال می‌کند و امکان نصب تعداد بیشتری پریز شبکه را در قاب‌ها و تجهیزات سازگار سری Mosaic فراهم می‌سازد.

این مدل زمانی انتخاب مناسبی است که کابل‌کشی پروژه با کابل‌های شبکه شیلددار اجرا شده باشد. کانکتور FTP این خانواده علاوه بر کابل FTP، با ساختارهای شیلددار دیگری مانند F/UTP، U/FTP، F/FTP، S/FTP و SF/FTP نیز سازگار اعلام شده است. برای حفظ عملکرد حفاظتی سیستم، نوع کابل، کیستون، پچ پنل و پچ کورد باید با یکدیگر هماهنگ باشند.

ابعاد و ساختار تک‌ماژول کیستون 076562

مدل 076562 یک سوکت RJ45 تک‌ماژول با رنگ سفید است. براساس جدول ابعاد دیتاشیت، اندازه آن برابر با 45 میلی‌متر ارتفاع، 22.5 میلی‌متر عرض، 25 میلی‌متر عمق کلی و 11 میلی‌متر عمق بخش جلویی اعلام شده است.

این ابعاد باعث می‌شود محصول نیمی از فضای یک مکانیزم استاندارد 45 × 45 میلی‌متری را اشغال کند. در نتیجه می‌توان در یک فضای دوماژول، دو خروجی تک‌ماژول سازگار را کنار یکدیگر نصب کرد. مکانیزم برای نصب توکار یا روکار به قوطی با عمق حداقل 40 میلی‌متر و قاب و صفحه سازگار نیاز دارد.

تفاوت کیستون FTP مدل 076562 با کیستون UTP

مهم‌ترین تفاوت این محصول با مدل‌های UTP در نوع اتصال حفاظتی آن است. کیستون UTP برای کابل‌های بدون شیلد UTP و U/UTP طراحی می‌شود، در حالی که مدل FTP برای کابل‌های شیلددار و حفظ پیوستگی حفاظ الکترومغناطیسی در مسیر شبکه در نظر گرفته شده است.

مطابق دیتاشیت، کانکتور UTP دارای هشت کنتاکت و مدل FTP دارای نه کنتاکت است. عبارت اتصال شیلد 360 درجه در دیتاشیت به مدل STP اشاره دارد و نباید به مدل FTP 076562 نسبت داده شود.

سازگاری با هادی‌های AWG22 تا AWG26

ترمینال‌های این محصول برای هادی‌های مفتولی یا افشان با قطر 0.4 تا 0.65 میلی‌متر طراحی شده‌اند که معادل محدوده AWG22 تا AWG26 است. قطر عایق هر هادی نیز باید بین 0.85 تا 1.7 میلی‌متر باشد.

پیش از نصب، مشخصات کابل باید با این محدوده تطبیق داده شود. کابل‌هایی با هادی یا عایق خارج از محدوده توصیه‌شده ممکن است به‌درستی داخل ترمینال قرار نگیرند و باعث اتصال ناقص، افت عملکرد یا آسیب مکانیکی شوند.

برای تکمیل یک لینک استاندارد، کیستون باید با کابل، پچ پنل و پچ کورد سازگار استفاده شود. برای بررسی مدل‌های مختلف و انتخاب کابل متناسب با ساختار شیلد پروژه، صفحه کابل شبکه لگراند را مشاهده کنید.

عملکرد مکانیکی و دوام کیستون

در یک شبکه دائمی، کیستون ممکن است بارها در معرض اتصال و جداسازی پچ کورد قرار گیرد. براساس مشخصات فنی لگراند، کانکتورهای این خانواده برای تحمل 2500 چرخه ورود و خروج پلاگ مطابق ISO/IEC 11801-1 PL2 ارزیابی شده‌اند.

مقاومت محوری کانکتور در آداپتور حداقل 70 نیوتن و مقاومت عرضی آن در چهار جهت حداقل 50 نیوتن است. میزان نگهداری آداپتور در قاب 45 × 45 لگراند حداقل 100 نیوتن و در ترانکینگ 45 میلی‌متری حداقل 50 نیوتن اعلام شده است.

همچنین امکان خاتمه مجدد کابل تا حداکثر 20 مرتبه، با رعایت محدودیت‌های مربوط به سایز هادی، در نظر گرفته شده است. این ویژگی در صورت اشتباه در چینش زوج‌سیم‌ها یا نیاز به اصلاح اتصال کاربردی خواهد بود.

ویژگی‌های الکتریکی و پشتیبانی از PoE

مقاومت تماس کانکتور حداکثر 20 میلی‌اهم، ولتاژ شکست حداقل 1000 ولت و مقاومت عایقی حداقل 500 مگااهم در ولتاژ 100 ولت DC اعلام شده است. کنتاکت‌ها از طلا و نیکل ساخته شده‌اند و ضخامت لایه طلا بیش از 0.8 میکرومتر است.

این خانواده از کانکتورها برای استانداردهای IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt آزمایش شده و از انتقال توان PoE نوع 1 تا Type 4، حداکثر تا 90 وات، پشتیبانی می‌کند. دستیابی به این توان مشروط به سازگاری کابل، سوئیچ، پچ پنل، پچ کورد و طول مسیر است.

راهنمای نصب کیستون شبکه لگراند 076562

1. نوع کابل را بررسی کنید

   اطمینان حاصل کنید کابل شبکه پروژه از نوع شیلددار سازگار با کانکتور FTP است و قطر هادی و عایق آن در محدوده اعلام‌شده قرار دارد.

2. الگوی سیم‌بندی را انتخاب کنید

   براساس استاندارد پروژه، یکی از الگوهای T568A یا T568B را انتخاب کنید. هر دو سر یک لینک باید براساس الگوی یکسان اجرا شوند.

3. زوج‌سیم‌ها را آماده کنید

   روکش کابل را فقط به اندازه لازم جدا کنید و تاب زوج‌ها را تا نزدیک‌ترین فاصله ممکن به محل اتصال حفظ کنید.

4. زوج‌ها را طبق کد رنگ قرار دهید

   هر رشته را مطابق راهنمای رنگی روی ترمینال در محل صحیح قرار دهید. لگراند توصیه می‌کند زوج‌ها با زاویه مناسب از یکدیگر جدا شوند تا عملکرد انتقال حفظ شود.

5. مکانیزم قفل را ببندید

   پس از کنترل ترتیب رنگ‌ها، مکانیزم بدون ابزار را کامل ببندید تا تماس الکتریکی هادی‌ها برقرار شود.

6. شیلد و عملکرد لینک را کنترل کنید

   اتصال شیلد، پیوستگی رشته‌ها و ترتیب سیم‌بندی را با تجهیزات تست مناسب بررسی کنید. در پروژه‌های حرفه‌ای انجام تست عملکرد Cat6 توصیه می‌شود.

ترمینال‌های محصول هر دو کد رنگی T568A و T568B را نمایش می‌دهند و مکانیزم قفل‌کننده آن امکان کابل‌زنی مجدد در صورت اشتباه را فراهم می‌کند.

شرایط محیطی و مواد سازنده

بدنه و صفحه پوششی محصول از پلی‌کربنات ساخته شده‌اند. مواد استفاده‌شده فاقد هالوژن، مقاوم در برابر اشعه فرابنفش و دارای ویژگی خودخاموش‌شوندگی هستند. اجزای عایقی نگهدارنده بخش‌های دارای جریان در دمای 850 درجه سانتی‌گراد و سایر اجزای عایقی در دمای 650 درجه سانتی‌گراد به‌مدت 30 ثانیه ارزیابی شده‌اند.

محدوده دمای عملکرد محصول از 10- تا 60+ درجه سانتی‌گراد و محدوده دمای نگهداری از 40- تا 70+ درجه سانتی‌گراد است. درجه حفاظت IP20 نیز نشان می‌دهد محصول برای نصب داخلی طراحی شده و نباید بدون محفظه مناسب در معرض مستقیم آب یا گردوغبار شدید قرار گیرد.

راهنمای خرید کیستون لگراند 076562

• نوع کابل:
  مدل FTP را برای کابل‌کشی شیلددار انتخاب کنید.
• فضای نصب:
  از سازگاری قاب یا ترانکینگ با مکانیزم تک‌ماژول 22.5 میلی‌متری مطمئن شوید.
• رده شبکه:
  تمام اجزای لینک باید حداقل Cat6 و با یکدیگر هماهنگ باشند.
• ساختار شیلد:
  پیوستگی شیلد و اتصال زمین باید در طراحی و اجرای کل مسیر رعایت شود.
• شماره فنی:
  کد 076562 را روی بسته‌بندی، فاکتور و مشخصات محصول تطبیق دهید.
• توان PoE:
  توان موردنیاز تجهیزات را با ظرفیت تمام اجزای مسیر مقایسه کنید.
