کیستون شبکه لگراند Cat6 UTP دو ماژول مدل 076564

کیستون شبکه لگراند Cat6 UTP دو ماژول مدل 076564؛ راهکاری مطمئن برای شبکه‌های ساخت‌یافته

کیستون شبکه لگراند Cat6 UTP مدل 076564 یکی از محصولات حرفه‌ای سری Legrand Mosaic LCS3 است که برای ایجاد ارتباطی پایدار، پرسرعت و مطابق با استانداردهای روز شبکه طراحی شده است. این کیستون با پشتیبانی از استاندارد Cat6، امکان انتقال اطلاعات با سرعت Gigabit Ethernet را فراهم کرده و گزینه‌ای مناسب برای شبکه‌های اداری، تجاری، آموزشی، صنعتی و مراکز داده محسوب می‌شود.

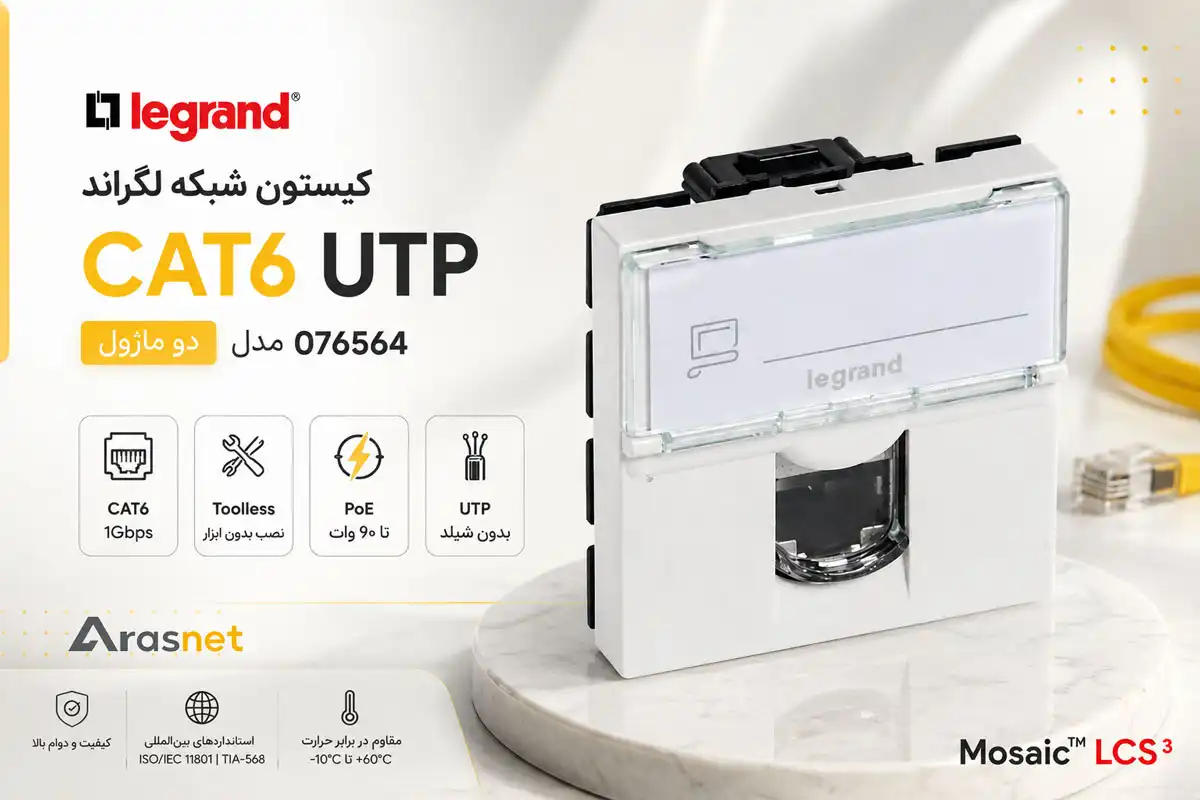

بنر معرفی کیستون شبکه لگراند مدل 076564 با پشتیبانی از Cat6، نصب بدون ابزار و فناوری PoE

کیستون شبکه لگراند Cat6 UTP مدل 076564 یکی از محصولات حرفه‌ای سری Mosaic LCS3 است که در دسته کیستون شبکه قرار می‌گیرد و برای ایجاد ارتباطی پایدار، پرسرعت و مطابق با استانداردهای روز شبکه طراحی شده است.

اگر در حال اجرای یک زیرساخت شبکه استاندارد هستید، انتخاب تجهیزات پسیو باکیفیت اهمیت بسیار زیادی دارد. کیفیت کیستون مستقیماً بر میزان افت سیگنال، پایداری ارتباط، عملکرد تجهیزات اکتیو و حتی طول عمر کابل‌کشی تأثیر می‌گذارد. به همین دلیل استفاده از تجهیزات اصلی لگراند می‌تواند هزینه‌های نگهداری شبکه را در سال‌های آینده به شکل قابل‌توجهی کاهش دهد.

مدل 076564 از نوع UTP بوده و برای استفاده همراه با کابل‌های Cat6 بدون شیلد طراحی شده است. این محصول علاوه بر عملکرد مناسب در شبکه‌های گیگابیتی، از فناوری PoE تا توان 90 وات نیز پشتیبانی می‌کند؛ بنابراین برای تجهیزاتی مانند تلفن‌های تحت شبکه، اکسس‌پوینت‌ها، دوربین‌های IP و سایر تجهیزات مبتنی بر PoE انتخاب مناسبی خواهد بود. همچنین این مدل مطابق استانداردهای بین‌المللی ISO/IEC 11801، ANSI/TIA-568 و EN 50173 تولید شده است.

چرا کیستون شبکه لگراند مدل 076564 انتخاب مناسبی است؟

لگراند یکی از شناخته‌شده‌ترین تولیدکنندگان تجهیزات زیرساخت شبکه در جهان است و محصولات سری LCS3 آن در بسیاری از پروژه‌های حرفه‌ای مورد استفاده قرار می‌گیرند. کیستون Cat6 مدل 076564 نیز با هدف نصب آسان، دوام بالا و حفظ کیفیت انتقال داده طراحی شده است.

یکی از مهم‌ترین مزایای این محصول، طراحی بدون ابزار (Toolless) است. در این طراحی، تکنسین شبکه می‌تواند بدون استفاده از ابزار پانچ تخصصی، کابل را به ترمینال متصل کند. این ویژگی علاوه بر افزایش سرعت نصب، احتمال خطا در زمان سیم‌بندی را نیز کاهش می‌دهد و در پروژه‌هایی که تعداد زیادی پریز شبکه نصب می‌شود، باعث صرفه‌جویی قابل توجهی در زمان اجرا خواهد شد.

این کیستون از هر دو استاندارد سیم‌بندی T568A و T568B پشتیبانی می‌کند و امکان استفاده از کابل‌های AWG22 تا AWG26 را فراهم می‌سازد. همچنین مکانیزم قفل‌کننده آن به گونه‌ای طراحی شده که در صورت نیاز، امکان سیم‌بندی مجدد نیز وجود داشته باشد.

بررسی مشخصات فنی کیستون لگراند Cat6 UTP مدل 076564

کیستون شبکه لگراند مدل 076564 یک سوکت شبکه RJ45 از نوع Cat6 UTP و با ابعاد دو ماژول است. این محصول برای انتقال پرسرعت داده در شبکه‌های ساخت‌یافته طراحی شده و در خانواده تجهیزات Mosaic LCS3 لگراند قرار می‌گیرد. ساختار دو ماژول آن امکان نصب در قاب‌ها، فیس‌پلیت‌ها، ترانکینگ‌ها و سایر متعلقات سازگار سری Mosaic را فراهم می‌کند.

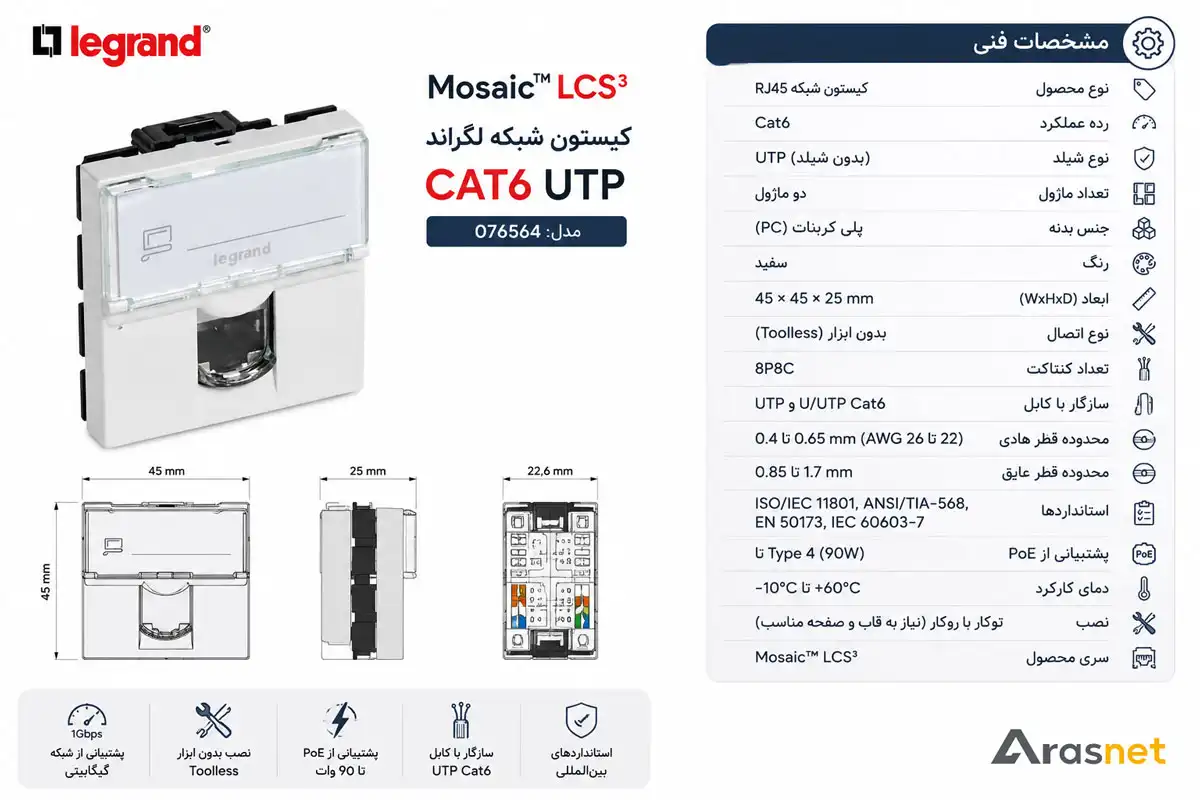

اینفوگرافیک مشخصات فنی کیستون شبکه لگراند مدل 076564 شامل ابعاد، استانداردها، نوع شیلد، پشتیبانی از PoE و سایر ویژگی‌های فنی.

این مدل به رنگ سفید عرضه می‌شود و سطح جلویی آن به‌گونه‌ای طراحی شده است که پس از نصب، ظاهر منظم و هماهنگی با سایر تجهیزات برق و شبکه سری Mosaic ایجاد کند. ابعاد مکانیزم براساس دیتاشیت لگراند برابر با 45 × 45 میلی‌متر است و عمق بدنه آن حدود 25 میلی‌متر اعلام شده است. این ابعاد، نصب محصول در قوطی‌های توکار یا روکار با عمق حداقل 40 میلی‌متر را امکان‌پذیر می‌کند.

اتصال بدون ابزار؛ نصب سریع‌تر و کاهش خطای اجرا

یکی از ویژگی‌های کاربردی کیستون لگراند 076564، مکانیزم اتصال بدون نیاز به ابزار پانچ اختصاصی است. در قسمت پشت کیستون، ترمینال‌ها به‌همراه کدهای رنگی استاندارد قرار گرفته‌اند و نصاب می‌تواند زوج‌سیم‌های کابل شبکه را مطابق الگوی T568A یا T568B در محل مناسب قرار دهد.

پس از چیدمان صحیح سیم‌ها، مکانیزم قفل‌شونده کیستون اتصال هادی‌ها به کنتاکت‌ها را تکمیل می‌کند. این طراحی ضمن ساده‌کردن نصب، امکان بازکردن مکانیزم و سیم‌بندی مجدد در صورت بروز خطا را نیز فراهم می‌سازد. لگراند در دیتاشیت محصول تأکید کرده است که مهره قفل‌کننده کانکتور بدون ابزار خاص عمل می‌کند و در صورت اشتباه، امکان کابل‌کشی مجدد وجود دارد.

پشتیبانی از کابل‌های AWG22 تا AWG26

ترمینال‌های کیستون 076564 برای اتصال هادی‌های مفتولی و افشان با قطر 0.4 تا 0.65 میلی‌متر طراحی شده‌اند. این محدوده معادل کابل‌های شبکه با سایز AWG22 تا AWG26 است و بخش بزرگی از کابل‌های Cat6 U/UTP مورد استفاده در پروژه‌های شبکه را پوشش می‌دهد.

قطر عایق هر هادی نیز باید بین 0.85 تا 1.7 میلی‌متر باشد. بررسی این مشخصات پیش از نصب اهمیت دارد؛ زیرا استفاده از کابلی خارج از محدوده اعلام‌شده ممکن است باعث اتصال ناقص، آسیب‌دیدن ترمینال یا افت کیفیت لینک شبکه شود.

پشتیبانی از شبکه گیگابیتی و استاندارد Cat6

رده Cat6 برای اجرای شبکه‌هایی با سرعت Gigabit Ethernet طراحی شده است. با استفاده از کیستون 076564 در کنار کابل Cat6 استاندارد، پچ پنل، پچ کورد و سایر اجزای هم‌رده، می‌توان یک کانال ارتباطی هماهنگ و پایدار برای انتقال داده ایجاد کرد.

برای دستیابی به عملکرد واقعی Cat6، توصیه می‌شود این کیستون در کنار کابل شبکه لگراند Cat6 UTP و سایر تجهیزات هم‌رده استفاده شود تا حداکثر کیفیت و پایداری لینک شبکه حفظ گردد.

عملکرد نهایی شبکه تنها به کیستون وابسته نیست؛ بلکه تمام اجزای مسیر، از کابل افقی و پچ پنل گرفته تا پچ کورد و کیفیت اجرای اتصالات، باید الزامات Cat6 را رعایت کنند. استفاده از کیستون استاندارد لگراند کمک می‌کند یکی از نقاط حساس مسیر انتقال، یعنی محل خاتمه کابل، عملکردی قابل‌اعتماد داشته باشد.

دیتاشیت رسمی لگراند، انطباق کانکتورهای این خانواده را با الزامات عملکردی، مکانیکی، اقلیمی و الکترومغناطیسی استاندارد ISO/IEC 11801-1 تأیید می‌کند. همچنین نمودارهای عملکرد درج‌شده در صفحات چهارم و پنجم دیتاشیت، پارامترهایی مانند افت برگشتی، تضعیف، NEXT، FEXT و Delay Skew را تا فرکانس 300 مگاهرتز نمایش می‌دهند.

پشتیبانی از PoE تا توان 90 وات

کیستون شبکه لگراند مدل 076564 برای انتقال هم‌زمان داده و برق از طریق کابل شبکه نیز مناسب است. کانکتورهای این خانواده به‌صورت مستقل برای پشتیبانی از فناوری Power over Ethernet تا توان 90 وات و استانداردهای IEC 60512-99-001 و IEC 60512-99-002 آزمایش و تأیید شده‌اند.

این قابلیت امکان استفاده از کیستون در مسیر اتصال تجهیزاتی را فراهم می‌کند که برق موردنیاز خود را از طریق کابل شبکه دریافت می‌کنند؛ از جمله دوربین‌های نظارتی تحت شبکه، تلفن‌های VoIP، اکسس‌پوینت‌های بی‌سیم، کنترلرهای دسترسی و برخی تجهیزات هوشمند.

این محصول از استانداردهای IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt پشتیبانی می‌کند و برای کاربردهای PoE از Type 1 تا Type 4، حداکثر تا 90 وات، مورد تأیید قرار گرفته است. البته برای دستیابی به این توان، کابل، پچ پنل، پچ کورد، سوئیچ و سایر اجزای مسیر نیز باید با سطح توان موردنظر سازگار باشند.

کیفیت ساخت و دوام مکانیکی

کیفیت یک کیستون شبکه فقط به سرعت اسمی آن محدود نمی‌شود. مقاومت مکانیکی، کیفیت کنتاکت‌ها و پایداری اتصال در استفاده طولانی‌مدت نیز اهمیت زیادی دارند. کنتاکت‌های این خانواده از ترکیب طلا و نیکل ساخته شده‌اند و حداقل ضخامت لایه طلا بیش از 0.8 میکرومتر اعلام شده است.

طبق مشخصات فنی لگراند، مقاومت محوری کانکتور در آداپتور حداقل 70 نیوتن و مقاومت عرضی آن در چهار جهت حداقل 50 نیوتن است. نگهداری آداپتور در قاب پشتیبان 45 × 45 لگراند نیز حداقل 100 نیوتن عنوان شده است.

این محصول مطابق آزمون‌های اعلام‌شده، تا 2500 مرتبه اتصال و جداکردن پلاگ را تحمل می‌کند. همچنین امکان خاتمه مجدد کابل تا حداکثر 20 مرتبه، با رعایت محدودیت‌های مربوط به سایز هادی، برای آن در نظر گرفته شده است.

مشخصات الکتریکی کانکتور

• ولتاژ شکست:
  حداقل 1000 ولت
• مقاومت تماس:
  حداکثر 20 میلی‌اهم
• مقاومت عایقی:
  حداقل 500 مگااهم در ولتاژ 100 ولت DC
• جنس کنتاکت:
  طلا و نیکل با ضخامت طلای بیشتر از 0.8 میکرومتر
• تعداد دفعات اتصال و جداسازی:
  تا 2500 چرخه مطابق ISO/IEC 11801-1 PL2

مقاومت در برابر حرارت و شرایط محیطی

بدنه اصلی و صفحه پوششی این محصول از پلی‌کربنات ساخته شده‌اند. مواد به‌کاررفته فاقد هالوژن و مقاوم در برابر اشعه فرابنفش معرفی شده‌اند. اجزای عایقی نگهدارنده بخش‌های دارای جریان، آزمون خودخاموش‌شوندگی در دمای 850 درجه سانتی‌گراد به‌مدت 30 ثانیه را پشت سر می‌گذارند و سایر بخش‌های عایقی برای 650 درجه سانتی‌گراد به‌مدت 30 ثانیه ارزیابی شده‌اند.

محدوده دمای عملکرد کیستون از 10- تا 60+ درجه سانتی‌گراد و محدوده دمای نگهداری آن از 40- تا 70+ درجه سانتی‌گراد است. درجه حفاظت اعلام‌شده برای محصول نیز IP20 است؛ بنابراین این مدل برای فضاهای داخلی طراحی شده و نباید بدون محفظه مناسب در معرض مستقیم آب، رطوبت شدید یا گردوغبار زیاد قرار گیرد.

کاربردهای کیستون شبکه لگراند 076564

کیستون شبکه لگراند Cat6 UTP مدل 076564 برای ایجاد نقطه اتصال شبکه در کابل‌کشی ساخت‌یافته داخل ساختمان طراحی شده است. این محصول را می‌توان در پروژه‌هایی استفاده کرد که زیرساخت شبکه آن‌ها بر پایه کابل‌های مسی بدون شیلد Cat6 اجرا می‌شود و به یک خروجی RJ45 استاندارد، بادوام و هماهنگ با تجهیزات سری Mosaic لگراند نیاز دارند.

نمای ظاهری کیستون شبکه لگراند Cat6 UTP مدل 076564 از سری Mosaic LCS3 با طراحی بدون ابزار و پشتیبانی از PoE.

ساختار دو ماژول، رنگ سفید و ابعاد 45 × 45 میلی‌متری این مدل، استفاده از آن را در فیس‌پلیت‌ها، قاب‌ها و ترانکینگ‌های سازگار امکان‌پذیر می‌کند. مکانیزم محصول قابلیت نصب توکار یا روکار در قوطی با عمق حداقل 40 میلی‌متر را دارد و باید همراه قاب و صفحه مناسب نصب شود.

کیستون 076564 برای چه پروژه‌هایی مناسب است؟

این مدل زمانی انتخاب مناسبی است که کابل‌کشی پروژه از نوع Cat6 U/UTP باشد و نیازی به پیوستگی شیلد وجود نداشته باشد. در محیط‌های اداری، مسکونی و تجاری معمولی که میزان نویز الکترومغناطیسی کنترل‌شده است، سیستم UTP معمولاً راهکاری اقتصادی و کاربردی محسوب می‌شود.

برای دستیابی به عملکرد واقعی Cat6، تنها خرید یک کیستون Cat6 کافی نیست. کابل افقی، پچ کورد، پچ پنل و سایر اجزای لینک باید از رده مناسب انتخاب شوند و نصب نیز بر اساس اصول کابل‌کشی ساخت‌یافته انجام شود. استفاده هم‌زمان از تجهیزات نامتناسب یا اجرای نادرست اتصالات می‌تواند باعث افت کیفیت کل مسیر شود.

تفاوت کیستون UTP با مدل‌های FTP و STP لگراند

لگراند سوکت‌های RJ45 Cat6 این خانواده را در نسخه‌های UTP، FTP و STP عرضه می‌کند. تفاوت اصلی آن‌ها در نوع محافظت در برابر تداخل الکترومغناطیسی و سازگاری با ساختار کابل شبکه است.

مطابق دیتاشیت، کانکتور UTP برای کابل‌های UTP و U/UTP در نظر گرفته شده است. مدل‌های FTP و STP دامنه متفاوتی از کابل‌های شیلددار را پشتیبانی می‌کنند و نسخه STP دارای اتصال شیلد 360 درجه است. بنابراین نوع کیستون باید مطابق کابل و طراحی کلی سیستم انتخاب شود.

اگر فضای نصب محدود است یا از فیس‌پلیت‌های باریک استفاده می‌کنید، می‌توانید کیستون شبکه باریک Cat6 UTP لگراند را نیز به‌عنوان مدل جایگزین بررسی کنید.

راهنمای انتخاب و خرید کیستون شبکه لگراند 076564

پیش از خرید کیستون 076564، تنها به نام برند یا عبارت Cat6 توجه نکنید. بررسی نوع کابل، ساختار محل نصب، اصالت محصول و هماهنگی تمام اجزای شبکه، از انتخاب اشتباه و تحمیل هزینه اضافی به پروژه جلوگیری می‌کند.

1. نوع کابل شبکه را مشخص کنید

این محصول از نوع UTP است و باید در کنار کابل Cat6 بدون شیلد استفاده شود. اگر کابل پروژه F/UTP، U/FTP، S/FTP یا ساختار شیلددار دیگری دارد، مدل UTP انتخاب مناسبی نیست و باید از کیستون شیلددار سازگار استفاده شود.

2. ابعاد و سیستم نصب را بررسی کنید

مدل 076564 یک مکانیزم دو ماژول با ابعاد جلویی 45 × 45 میلی‌متر است. پیش از سفارش، از سازگاری آن با قاب، فیس‌پلیت، قوطی یا ترانکینگ محل نصب مطمئن شوید. این مکانیزم برای تکمیل نصب به قاب و صفحه سازگار نیاز دارد.

3. سطح مقطع هادی کابل را کنترل کنید

این کیستون هادی‌های مفتولی یا افشان با قطر 0.4 تا 0.65 میلی‌متر، معادل AWG26 تا AWG22، را می‌پذیرد. قطر عایق هر هادی نیز باید در محدوده 0.85 تا 1.7 میلی‌متر قرار داشته باشد.

4. توان PoE موردنیاز پروژه را در نظر بگیرید

کانکتورهای این خانواده برای کاربردهای PoE تا Type 4 و توان حداکثر 90 وات تأیید شده‌اند. بااین‌حال، پشتیبانی واقعی مسیر از این توان به کابل، طول لینک، پچ پنل، پچ کورد، سوئیچ و کیفیت نصب نیز وابسته است.

5. شماره فنی محصول را تطبیق دهید

شماره فنی محصول باید روی بسته‌بندی، برچسب یا مدارک فروش با کد 076564 مطابقت داشته باشد. شباهت ظاهری میان مدل‌های مختلف سری Mosaic ممکن است باعث انتخاب اشتباه نسخه UTP، FTP، STP یا مدل‌های دارای زاویه متفاوت شود.

اگر هنوز در انتخاب نوع کابل مناسب پروژه اطمینان ندارید، پیشنهاد می‌شود ابتدا صفحه کابل شبکه لگراند را بررسی کنید تا متناسب با نوع پروژه، بهترین گزینه را انتخاب نمایید.

استانداردها و تأییدیه‌های محصول

کانکتورهای سری LCS3 لگراند مطابق الزامات مهم کابل‌کشی ساخت‌یافته طراحی و ارزیابی شده‌اند. رعایت این استانداردها به معنای تعریف معیارهای مشخص برای عملکرد انتقال، ساختار مکانیکی، اتصال الکتریکی و کاربردهای تغذیه از طریق شبکه است.

• ISO/IEC 11801:
  استاندارد بین‌المللی کابل‌کشی عمومی در ساختمان‌ها
• ANSI/TIA-568:
  استاندارد آمریکای شمالی برای زیرساخت کابل‌کشی ارتباطی
• EN 50173:
  استاندارد اروپایی کابل‌کشی عمومی
• IEC 60603-7:
  الزامات مربوط به کانکتورهای شبکه
• IEEE 802.3af:
  پشتیبانی از PoE نوع 1
• IEEE 802.3at:
  پشتیبانی از PoE نوع 2
• IEEE 802.3bt:
  پشتیبانی از PoE نوع 3 و Type 4 تا 90 وات

دیتاشیت رسمی همچنین انطباق این کانکتورها با استاندارد NF C90-483 را اعلام می‌کند.

نکات نصب کیستون لگراند 076564

1. کابل را به اندازه لازم آماده کنید

   روکش بیرونی کابل را فقط به اندازه موردنیاز جدا کنید و از آسیب‌زدن به عایق زوج‌سیم‌ها خودداری کنید.

2. استاندارد سیم‌بندی را انتخاب کنید

   پیش از قرار دادن رشته‌ها، مشخص کنید که کل پروژه بر اساس T568A یا T568B اجرا می‌شود. در دو سمت یک لینک باید از الگوی یکسان استفاده شود.

3. زوج‌ها را مطابق کد رنگ قرار دهید

   رشته‌ها را بر اساس راهنمای رنگی روی ترمینال‌ها در محل صحیح قرار دهید. در مدل UTP اتصال شامل هشت کنتاکت است.

4. مکانیزم قفل را کامل ببندید

   پس از کنترل ترتیب رنگ‌ها، مکانیزم بدون ابزار را ببندید تا هادی‌ها به کنتاکت‌ها متصل شوند.

5. اتصال را آزمایش کنید

   پس از نصب، صحت ترتیب رشته‌ها، پیوستگی اتصال و عملکرد لینک را با تستر مناسب بررسی کنید. در پروژه‌های حرفه‌ای، انجام تست‌های عملکردی متناسب با رده کابل‌کشی توصیه می‌شود.

نگهداری و تمیزکردن محصول

سطح کیستون را می‌توان با پارچه تمیز کرد. لگراند استفاده از استون، پاک‌کننده‌های قیر و تری‌کلرواتیلن را برای تمیزکردن محصول ممنوع اعلام کرده است.

بدنه در برابر موادی مانند آب صابون، آمونیاک رقیق‌شده، سفیدکننده رقیق‌شده تا 10 درصد، محلول‌های پاک‌کننده شیشه و دستمال‌های مرطوب آماده مقاومت دارد. بااین‌حال، پیش از استفاده از مواد تمیزکننده خاص باید سازگاری آن روی بخش محدودی آزمایش شود.

مزایای خرید کیستون لگراند 076564 از ارس‌نت

در زمان خرید تجهیزات پسیو شبکه، دسترسی به مشخصات فنی دقیق و انتخاب محصول متناسب با ساختار واقعی پروژه اهمیت زیادی دارد. ارس‌نت تلاش می‌کند اطلاعات محصول را بر اساس شماره فنی و مستندات سازنده ارائه کند تا خریدار بتواند میان مدل‌های UTP، FTP و STP انتخاب آگاهانه‌تری داشته باشد.
