پچ پنل شبکه لگراند Cat6A STP مدل 033772

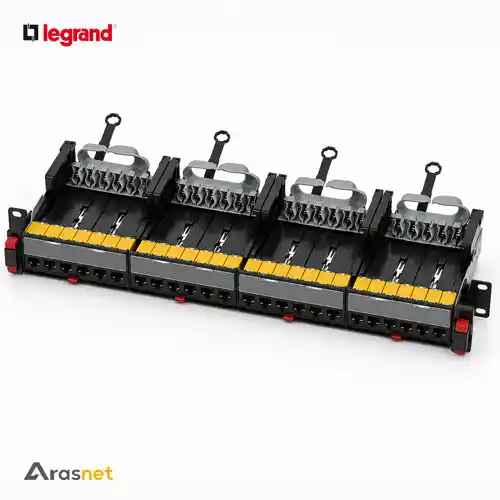

پچ پنل شبکه لگراند Cat6A STP مدل 033772 از سری LCS3

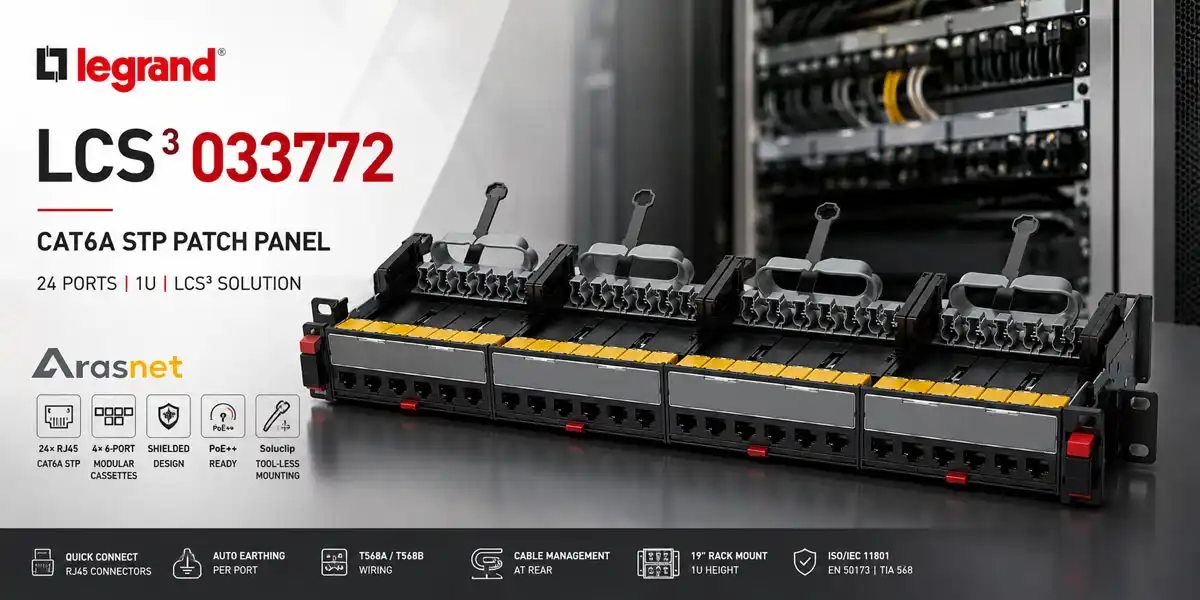

پچ پنل لگراند Cat6A STP مدل 033772 از سری LCS3؛ پچ پنل 24 پورت شیلددار 1U با چهار کست 6 پورتی، PoE++ و اتصال خودکار زمین

پچ پنل شبکه لگراند Cat6A STP مدل 033772 یک پچ پنل حرفه‌ای 24 پورت از خانواده Legrand LCS3 است که برای ایجاد زیرساخت‌های شبکه Category 6A شیلددار طراحی شده است. این محصول دارای 24 کانکتور RJ45 Cat6A STP، ارتفاع 1U و ساختار رکمونت 19 اینچ است و برای پروژه‌هایی مناسب است که علاوه بر ظرفیت بالای شبکه، کنترل تداخل الکترومغناطیسی و حفظ پیوستگی شیلد نیز اهمیت دارد.

مدل 033772 از چهار کست مستقل تشکیل شده است که هر کدام 6 کانکتور RJ45 Cat6A را در خود جای می‌دهند. این معماری ماژولار امکان دسترسی سریع به بخش‌های مختلف پنل را فراهم می‌کند و عملیات نصب، توسعه و نگهداری شبکه را در رک‌های حرفه‌ای ساده‌تر می‌سازد.

24 پورت RJ45 Cat6A STP در چهار کست 6 پورتی

در پچ پنل 033772، تعداد 24 کانکتور RJ45 در چهار کست قابل استخراج سازمان‌دهی شده‌اند. هر کست شامل شش کانکتور است و می‌تواند با فشار یک دکمه از قسمت جلوی پچ پنل آزاد شود.

این طراحی در پروژه‌هایی که تعداد لینک‌های شبکه زیاد است اهمیت بیشتری پیدا می‌کند؛ زیرا تکنسین برای دسترسی به یک گروه از پورت‌ها نیازی به بازکردن یا خارج‌کردن کل پچ پنل از رک ندارد.

چرا در مدل 033772 از ساختار STP استفاده شده است؟

در یک سیستم کابل‌کشی شیلددار، هدف از شیلد کاهش تأثیر تداخل‌های الکترومغناطیسی خارجی بر مسیر انتقال داده است. این موضوع در محیط‌هایی که کابل‌های شبکه در مجاورت تجهیزات الکتریکی، کابل‌های قدرت یا سایر منابع ایجاد نویز قرار دارند اهمیت بیشتری پیدا می‌کند.

پچ پنل 033772 دارای کانکتورهای شیلددار است و لگراند برای این مدل اتصال خودکار زمین هر کانکتور به پنل را در نظر گرفته است. به این ترتیب، در صورت طراحی و اجرای صحیح سیستم، پیوستگی حفاظتی مسیر شیلد در نقطه خاتمه کابل داخل رک نیز حفظ می‌شود.

اتصال خودکار زمین کانکتورها

یکی از تفاوت‌های مهم 033772 با نسخه UTP، سیستم اتصال زمین آن است. طبق مشخصات رسمی لگراند، پنل امکان Automatic Earthing یا اتصال خودکار زمین هر کانکتور را فراهم می‌کند.

این ویژگی در زیرساخت Cat6A STP اهمیت دارد، زیرا شیلد کانکتورها باید در نقطه پچ پنل نیز به مسیر حفاظتی مناسب متصل شود. در یک اجرای حرفه‌ای، خود رک نیز باید مطابق طراحی الکتریکی پروژه به سیستم هم‌بندی و زمین ساختمان متصل باشد.

پشتیبانی از PoE++ در پچ پنل 033772

پچ پنل شبکه لگراند Cat6A STP مدل 033772 را به‌عنوان یک پچ پنل PoE++ معرفی می‌کند. این قابلیت در زیرساخت‌های مدرن اهمیت زیادی دارد؛ زیرا بسیاری از تجهیزات شبکه علاوه بر انتقال داده، انرژی موردنیاز خود را نیز از طریق کابل شبکه دریافت می‌کنند.

دوربین‌های تحت شبکه، اکسس‌پوینت‌های حرفه‌ای، تلفن‌های IP و انواع تجهیزات متصل به شبکه از جمله کاربردهایی هستند که می‌توانند در معماری‌های مبتنی بر PoE مورد استفاده قرار گیرند. با این حال، عملکرد نهایی PoE به تمام اجزای Channel و همچنین سوئیچ یا منبع تغذیه PoE وابسته است.

نصب سریع با Soluclip نسل جدید

پچ پنل پچ پنل شبکه لگراند Cat6A STP مدل 033772 به سیستم Soluclip نسل جدید لگراند مجهز است. این مکانیزم برای نصب سریع و خودکار پنل روی ستون‌های رک و کابینت سازگار طراحی شده و در شرایط مناسب، نصب را بدون استفاده از پیچ‌های متداول امکان‌پذیر می‌کند.

مزیت این طراحی در پروژه‌هایی با تعداد زیاد رک و پچ پنل بیشتر مشخص می‌شود؛ زیرا کاهش زمان نصب هر پنل در مقیاس یک پروژه بزرگ می‌تواند زمان اجرای بخش پسیو شبکه را کاهش دهد.

کانکتورهای Quick-Connect و دسترسی از جلوی پنل

کانکتورهای RJ45 این پچ پنل برای نصب سریع طراحی شده‌اند و ساختار LCS3 امکان دسترسی به کست‌ها و کانکتورها از قسمت جلوی پنل را فراهم می‌کند.

هر کست با فشار یک دکمه قابل استخراج است و هر کانکتور نیز به‌صورت مستقل قابل دسترسی است. این قابلیت برای عملیات Move، Add و Change در شبکه‌های سازمانی اهمیت دارد؛ زیرا تغییرات روزمره شبکه را بدون نیاز به بازکردن کامل مجموعه ساده‌تر می‌کند.

مشخصات فنی پچ پنل لگراند Cat6A STP مدل 033772

مدیریت کابل در پشت پچ پنل

پچ پنل شبکه لگراند Cat6A STP مدل 033772 به راهنمای کابل در پشت پنل مجهز شده است تا کابل‌ها هنگام نصب و عملیات نگهداری در موقعیت مناسب باقی بمانند. در شبکه‌های Cat6A شیلددار که ممکن است کابل‌ها نسبت به نمونه‌های ساده‌تر ضخیم‌تر و کم‌انعطاف‌تر باشند، طراحی صحیح فضای پشت رک اهمیت بیشتری پیدا می‌کند.

هنگام اجرا باید از فشار مکانیکی زیاد، خم تند کابل و انتقال وزن دسته کابل‌ها به محل اتصال کانکتورها جلوگیری شود. استفاده صحیح از راهنمای کابل و مدیریت‌کننده‌های داخل رک به ایجاد یک زیرساخت مرتب‌تر و قابل نگهداری کمک می‌کند.

Cat6A STP در عمل چه مزیتی ایجاد می‌کند؟

انتخاب پچ پنل شبکه Cat6A STP لگراند مدل 033772 زمانی معنا پیدا می‌کند که شبکه از ابتدا به‌صورت شیلددار طراحی شده باشد. در چنین سیستمی، هدف فقط استفاده از یک پچ پنل فلزی نیست؛ بلکه ایجاد یک مسیر هماهنگ از کابل و کانکتور تا پچ پنل و رک است که بتواند پیوستگی شیلد را در طول لینک حفظ کند.

این موضوع در محیط‌هایی که تجهیزات الکتریکی متعدد، کابل‌های قدرت یا سایر منابع تداخل الکترومغناطیسی در مجاورت مسیر شبکه قرار دارند اهمیت بیشتری پیدا می‌کند. در مقابل، در یک محیط اداری معمولی که طراحی شبکه بر پایه UTP انجام شده است، استفاده از 033772 الزاماً مزیتی نسبت به نسخه Cat6A UTP ایجاد نمی‌کند.

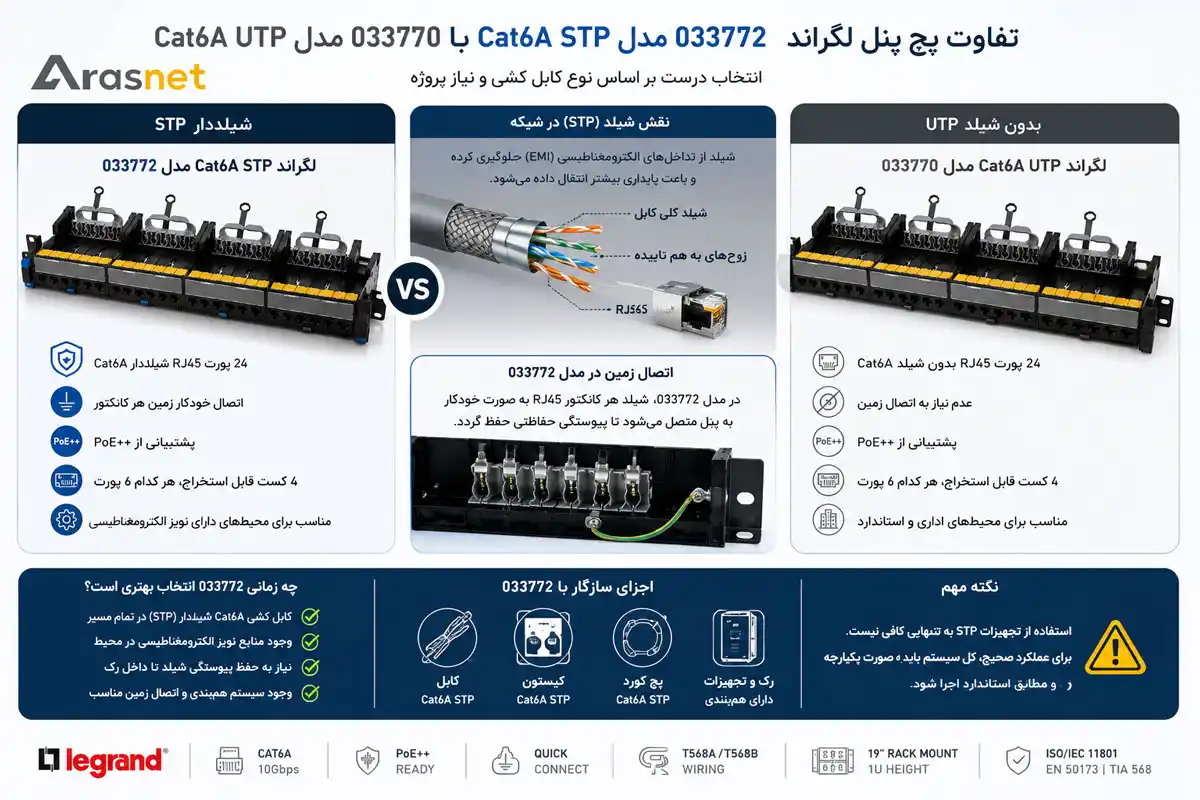

تفاوت واقعی 033772 با پچ پنل Cat6A UTP مدل 033770

مقایسه پچ پنل‌های Cat6A لگراند؛ مدل 033772 با ساختار STP شیلددار در برابر مدل 033770 با ساختار UTP برای انتخاب متناسب با نوع کابل‌کشی پروژه

مدل‌های 033770 و 033772 هر دو برای زیرساخت Category 6A طراحی شده‌اند، اما تفاوت مهم آن‌ها در نوع سیستم کابل‌کشی است. مدل 033770 برای شبکه‌های UTP و مدل 033772 برای شبکه‌های STP در نظر گرفته شده است.

بنابراین نمی‌توان مدل 033772 را صرفاً نسخه «بهتر» 033770 دانست. هرکدام برای معماری متفاوتی ساخته شده‌اند و انتخاب صحیح به طراحی واقعی کابل‌کشی پروژه بستگی دارد.

چه زمانی 033772 را به 033770 ترجیح دهیم؟

چه زمانی 033770 UTP انتخاب منطقی‌تری است؟

اگر پروژه بر پایه کابل Cat6A UTP طراحی شده است و شرایط محیطی یا مشخصات فنی پروژه نیازی به سیستم شیلددار ایجاد نمی‌کند، مدل 033770 می‌تواند انتخاب مناسب‌تری باشد.

استفاده از STP صرفاً به دلیل تصور «رده بالاتر بودن» تصمیم صحیحی نیست. هر دو مدل Category 6A هستند؛ تفاوت اصلی آن‌ها در معماری حفاظتی مسیر شبکه است.

نقش Bonding و اتصال زمین در شبکه Cat6A STP

یکی از موضوعات کلیدی در اجرای شبکه شیلددار، Bonding یا هم‌بندی است. شیلد کابل و کانکتورها باید بخشی از یک سیستم حفاظتی پیوسته باشند و در نقطه مناسب به سیستم هم‌بندی ساختمان متصل شوند.

در مدل 033772، اتصال کانکتورهای شیلددار به پچ پنل به‌صورت خودکار انجام می‌شود. اما این ویژگی به این معنا نیست که دیگر نیازی به بررسی اتصال رک به سیستم زمین وجود ندارد. پچ پنل، رک و زیرساخت هم‌بندی باید در طراحی پروژه به‌عنوان یک مجموعه بررسی شوند.

برای پچ پنل 033772 چه کابلی انتخاب کنیم؟

برای این محصول باید کابل Cat6A شیلددار متناسب با طراحی پروژه انتخاب شود. هنگام خرید کابل صرفاً مشاهده عبارت Cat6A کافی نیست؛ ساختار حفاظتی کابل نیز باید بررسی شود.

در استانداردهای نام‌گذاری کابل شبکه، ساختارهایی مانند F/UTP، S/FTP یا انواع دیگر کابل شیلددار می‌توانند معماری حفاظتی متفاوتی داشته باشند. بنابراین انتخاب کابل باید بر اساس طراحی مهندسی پروژه و سازگاری با تجهیزات انتهایی انجام شود.

پچ‌کورد مناسب برای 033772 چه ویژگی‌هایی دارد؟

در سمت جلوی پچ پنل نیز باید به هماهنگی تجهیزات توجه شود. برای حفظ معماری شیلددار Channel، پچ‌کورد متصل به 033772 باید از رده و ساختار متناسب با شبکه انتخاب شود.

این موضوع به‌ویژه در رک‌هایی اهمیت دارد که پچ پنل مستقیماً به سوئیچ متصل می‌شود. استفاده از تجهیزات هماهنگ، علاوه بر حفظ طراحی شبکه، مستندسازی و عیب‌یابی زیرساخت را نیز ساده‌تر می‌کند.

PoE++ چه کاربردی در زیرساخت Cat6A دارد؟

پشتیبانی اعلام‌شده از PoE++ باعث می‌شود مدل 033772 برای زیرساخت‌هایی که تجهیزات متصل به شبکه از طریق کابل دیتا تغذیه می‌شوند نیز قابل بررسی باشد.

در چنین شبکه‌هایی، پچ پنل یکی از اجزای مسیر انتقال توان است و عملکرد نهایی به کل Channel شامل سوئیچ PoE، کابل افقی، کانکتورها، پچ پنل و پچ‌کورد وابسته خواهد بود.

آیا STP همیشه در برابر نویز بهتر است؟

سیستم شیلددار در شرایطی که به‌درستی طراحی و اجرا شده باشد می‌تواند کنترل بهتری بر تداخل‌های الکترومغناطیسی فراهم کند؛ اما این نتیجه نباید به این برداشت منجر شود که STP برای هر پروژه‌ای الزاماً انتخاب بهتری است.

در یک دفتر اداری با مسیر کابل‌کشی مناسب و فاصله استاندارد از منابع الکتریکی، یک سیستم Cat6A UTP استاندارد می‌تواند کاملاً متناسب با نیاز پروژه باشد. در مقابل، محیط‌های صنعتی یا مسیرهایی با شرایط الکترومغناطیسی دشوار می‌توانند دلایل قوی‌تری برای بررسی زیرساخت شیلددار داشته باشند.

کاربردهای پیشنهادی پچ پنل Cat6A STP مدل 033772

تست لینک پس از نصب پچ پنل 033772

انتخاب تجهیزات Cat6A معتبر تنها بخشی از ایجاد یک لینک استاندارد است. کیفیت کابل‌زنی کانکتورها، نحوه عبور کابل، شعاع خمش، بازشدگی زوج‌ها و اجرای صحیح اجزای شیلددار نیز می‌توانند روی نتیجه نهایی تأثیر بگذارند.

در پروژه‌هایی که عملکرد Cat6A باید به‌صورت مستند تحویل کارفرما شود، انجام آزمون مناسب Permanent Link یا Channel پس از پایان نصب می‌تواند کیفیت واقعی هر لینک را مشخص کند.

033772 برای پروژه شما مناسب است یا خیر؟

اگر زیرساخت پروژه از ابتدا بر پایه Cat6A شیلددار طراحی شده، رک به سیستم هم‌بندی مناسب متصل است و سایر اجزای Channel نیز متناسب با این معماری انتخاب شده‌اند، 033772 یکی از گزینه‌های حرفه‌ای خانواده LCS3 برای نقطه خاتمه کابل‌ها در رک است.

اما اگر کابل‌کشی پروژه UTP است، انتخاب مدل 033770 معمولاً هماهنگی بیشتری با ساختار شبکه خواهد داشت. تصمیم نهایی باید بر اساس طراحی کل سیستم گرفته شود، نه صرفاً بر اساس بالاتر به نظر رسیدن مشخصات یک قطعه.

راهنمای خرید پچ پنل لگراند Cat6A STP مدل 033772

پیش از خرید پچ پنل شبکه لگراند Cat6A STP مدل 033772 بهتر است ابتدا معماری واقعی شبکه مشخص شود. مهم‌ترین سؤال این است که آیا زیرساخت پروژه واقعاً بر پایه Cat6A شیلددار طراحی شده است یا خیر. اگر کابل، کیستون و پچ‌کورد از نوع UTP باشند، انتخاب پچ پنل STP الزاماً مزیت فنی ایجاد نمی‌کند.

در مقابل، اگر پروژه از کابل‌کشی Cat6A شیلددار استفاده می‌کند و پیوستگی شیلد و هم‌بندی رک بخشی از طراحی شبکه است، مدل 033772 می‌تواند انتخاب مناسبی برای خاتمه 24 لینک در رک 19 اینچ باشد.

اشتباهات رایج در اجرای پچ پنل Cat6A STP

• بازکردن بیش از حد زوج‌ها:
  تاب زوج‌ها باید تا نزدیک‌ترین فاصله ممکن به محل اتصال حفظ شود.
• خم شدید کابل:
  کابل‌های Cat6A شیلددار معمولاً قطر و سختی بیشتری دارند و نباید با شعاع خمش نامناسب نصب شوند.
• فشار مکانیکی روی کانکتورها:
  وزن دسته کابل نباید مستقیماً روی محل خاتمه وارد شود.
• عدم مستندسازی:
  شماره کابل، شماره پورت و موقعیت پریز باید از ابتدا به‌صورت هماهنگ ثبت شوند.
• هم‌بندی ناقص:
  اتصال پچ پنل به رک بدون بررسی اتصال زمین خود رک، تضمین‌کننده عملکرد صحیح سیستم شیلددار نیست.
• عدم تست نهایی:
  مشاهده لینک شبکه یا روشن‌شدن LED سوئیچ به‌تنهایی نشان‌دهنده عملکرد استاندارد Cat6A نیست.

چک‌لیست نصب در رک

1. محل پچ پنل در رک را مشخص کنید

   پیش از کابل‌زنی، محل قرارگیری پچ پنل، سوئیچ و مدیریت‌کننده کابل را مشخص کنید تا پچ‌کوردها مسیر کوتاه و منظم داشته باشند.

2. کابل‌ها را قبل از خاتمه شماره‌گذاری کنید

   هر کابل باید با پورت متناظر در پچ پنل و پریز سمت کاربر دارای شناسه یکسان باشد.

3. کست‌ها را مرحله‌ای نصب کنید

   ساختار چهار کست 6 پورتی اجازه می‌دهد کابل‌زنی را به‌صورت بخش‌بندی‌شده انجام دهید و هر گروه از لینک‌ها را جداگانه کنترل کنید.

4. شیلد کابل را طبق روش صحیح آماده کنید

   در هنگام آماده‌سازی کابل، اجزای حفاظتی نباید به‌صورت تصادفی حذف یا بیش از حد کوتاه شوند. اتصال شیلد باید مطابق ساختار کانکتور انجام شود.

5. مسیر کابل پشتی را منظم کنید

   کابل‌ها را در راهنمای پشت پنل قرار دهید و از ایجاد کشش مستقیم روی کانکتورها جلوگیری کنید.

6. اتصال رک به سیستم هم‌بندی را بررسی کنید

   در شبکه‌های STP، اتصال زمین و هم‌بندی باید بخشی از تحویل فنی پروژه باشد.

7. تست و مستندسازی نهایی انجام دهید

   پس از تکمیل نصب، نتایج تست هر لینک را با شماره پورت مربوطه ثبت کنید تا نگهداری و عیب‌یابی آینده ساده‌تر شود.

033770 یا 033772؛ کدام را برای پروژه انتخاب کنیم؟

اگر معیار اصلی فقط Category باشد، هر دو مدل در خانواده Cat6A قرار می‌گیرند. تفاوت تصمیم‌ساز در نوع سیستم حفاظتی است. مدل 033770 برای زیرساخت UTP و مدل 033772 برای زیرساخت STP انتخاب می‌شود.

لینک‌های داخلی مرتبط

اگر پروژه شما به ساختار بدون شیلد نیاز دارد، مشخصات پچ پنل لگراند Cat6A UTP مدل 033770 را نیز بررسی کنید.

برای مقایسه ظرفیت، Category و نوع حفاظتی سایر مدل‌ها، صفحه انواع پچ پنل شبکه می‌تواند دید کامل‌تری برای انتخاب محصول مناسب پروژه ارائه دهد.

اگر هنوز نوع کابل پروژه مشخص نشده است، راهنمای انتخاب کابل شبکه لگراند اصلی می‌تواند در تصمیم‌گیری درباره Category، شیلد و شرایط نصب مفید باشد.

همچنین میتوانید از صفحه مرتبط با کابل شبکه لگراند Cat7 S/FTP که مناسب استفاده با این پچ پنل است نیز دیدن نمایید.
