پچ پنل شبکه لگراند Cat6A UTP 24 پورت مدل 033770

پچ پنل شبکه لگراند Cat6A UTP مدل 033770 از سری LCS3

پچ پنل شبکه لگراند Cat6A UTP مدل 033770 از سری LCS3؛ مجهز به 24 پورت RJ45، چهار کست 6 پورتی قابل جداسازی و کانکتورهای Quick-Connect

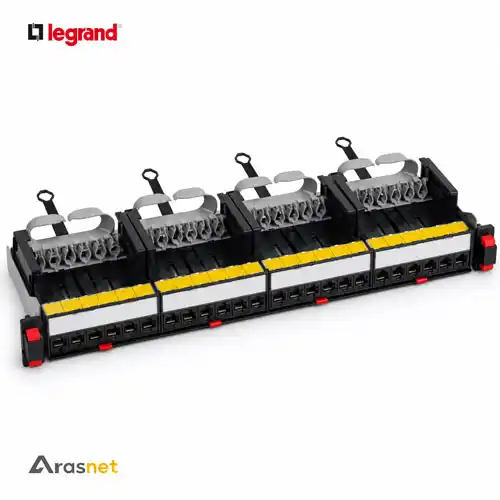

پچ پنل شبکه لگراند Cat6A UTP مدل 033770 یکی از محصولات حرفه‌ای خانواده Legrand LCS3 است که برای سازمان‌دهی، خاتمه و مدیریت 24 لینک شبکه در رک‌های استاندارد 19 اینچ طراحی شده است. این محصول با برخورداری از 24 پورت RJ45 Category 6A UTP، ارتفاع 1U و معماری ماژولار چهار کست 6 پورتی، گزینه‌ای مناسب برای پروژه‌هایی است که ظرفیت بالاتر شبکه، توسعه‌پذیری و نگهداری ساده تجهیزات اهمیت بالایی دارد.

سری LCS3 لگراند با تمرکز بر سرعت نصب، دسترسی آسان به کانکتورها و کاهش زمان سرویس و نگهداری توسعه یافته است. در مدل 033770، هر کست شامل شش کانکتور Cat6A UTP با اتصال سریع بدون ابزار است و کست‌ها از قسمت جلوی پنل قابل جداسازی هستند؛ بنابراین برای سرویس یا تغییر یک بخش از پچ پنل، نیازی به بازکردن کل مجموعه نیست.

پچ پنل شبکه لگراند Cat6A UTP 24 در قالب چهار کست 6 پورتی

پچ پنل 033770 دارای 24 پورت RJ45 Cat6A UTP است که در چهار کست مجزا، هر کدام شامل شش کانکتور، سازمان‌دهی شده‌اند. این طراحی ماژولار مدیریت پورت‌ها را ساده‌تر کرده و امکان دسته‌بندی بخش‌های مختلف شبکه را بر اساس طبقه، واحد، سرویس یا کاربرد فراهم می‌کند.

هر کست با برچسب رنگی مجزا عرضه می‌شود. لگراند برای این محصول لیبل‌های سفید، زرد، آبی و قرمز در نظر گرفته است تا تفکیک پورت‌ها و مستندسازی شبکه در پروژه‌های پرتعداد با سرعت بیشتری انجام شود.

کانکتورهای Quick-Connect بدون نیاز به ابزار

کانکتورهای Cat6A UTP این پچ پنل از مکانیزم اتصال سریع استفاده می‌کنند و برای خاتمه کابل به ابزار پانچ اختصاصی نیاز ندارند. این ساختار باعث کاهش زمان نصب و وابستگی کمتر کیفیت اتصال به نحوه استفاده از ابزار پانچ می‌شود.

نشانه‌گذاری استاندارد 568A و 568B روی کانکتورها درج شده است تا نصاب بتواند کابل‌زنی را مطابق الگوی موردنظر پروژه انجام دهد. در تمام مسیر باید از یک الگوی سیم‌بندی یکسان استفاده شود تا ساختار لینک استاندارد باقی بماند.

مکانیزم نصب سریع و بدون پیچ روی رک

پچ پنل شبکه لگراند Cat6A UTP به نسل جدید مکانیزم نصب سریع لگراند مجهز است که امکان نصب خودکار و بدون پیچ روی ستون‌های سازگار رک یا کابینت را فراهم می‌کند. این ویژگی زمان تجهیز رک را کاهش داده و فرآیند نصب را برای تکنسین ساده‌تر می‌کند.

دسترسی از قسمت جلوی پنل نیز یکی از مزیت‌های مهم این ساختار است. هر کست با فشردن یک دکمه آزاد می‌شود و در حالت خارج‌شده می‌تواند در موقعیت مناسب برای عملیات نصب یا نگهداری قرار گیرد.

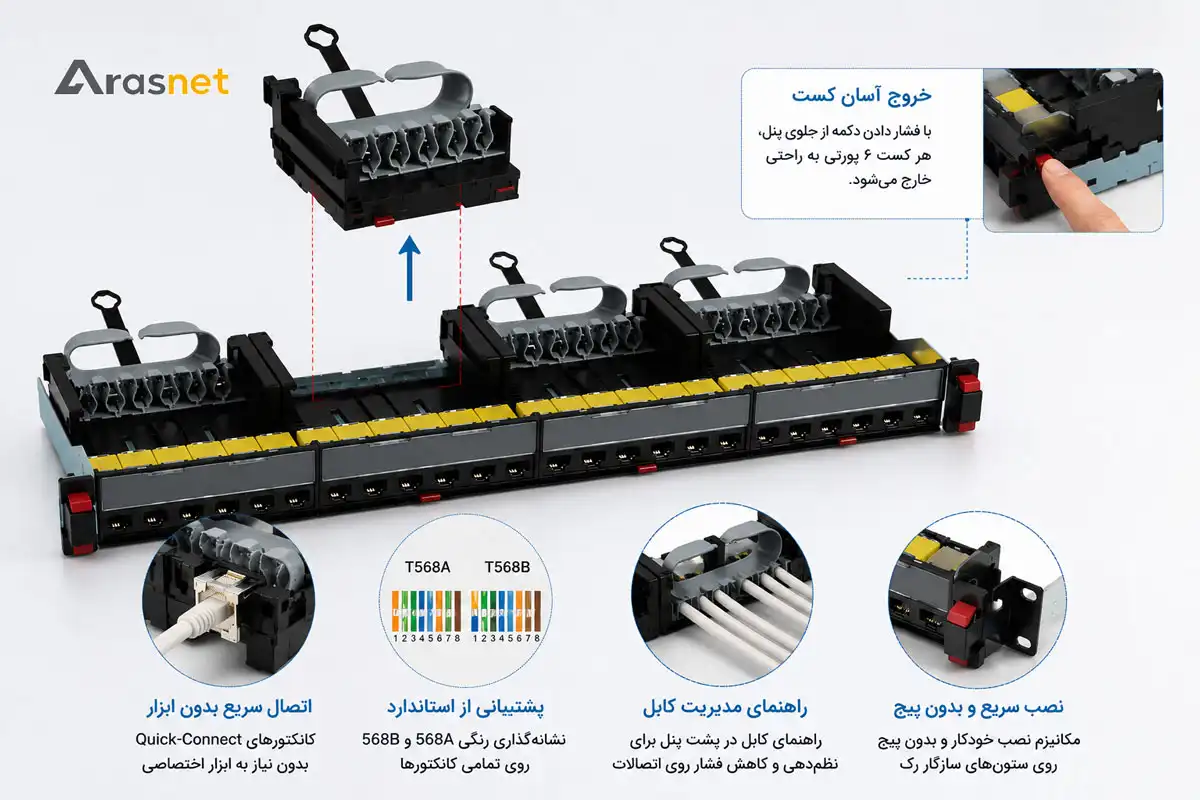

جزئیات نصب پچ پنل لگراند Cat6A UTP مدل 033770 شامل کست‌های قابل جداسازی، کانکتور Quick-Connect، سیم‌بندی T568A/B و مدیریت کابل پشتی

مشخصات فنی پچ پنل لگراند Cat6A UTP مدل 033770

راهنمای کابل در پشت پچ پنل

در پشت پچ پنل شبکه لگراند Cat6A UTP راهنمای کابل تعبیه شده است تا کابل‌ها در زمان نصب و سرویس در موقعیت مناسب قرار گیرند. این ساختار از رهاشدن کابل‌ها در پشت رک جلوگیری می‌کند و نظم کلی کابل‌کشی را افزایش می‌دهد.

مدیریت صحیح کابل در پچ پنل‌های Cat6A اهمیت ویژه‌ای دارد؛ زیرا تراکم بالای کابل‌ها در رک می‌تواند دسترسی، خنک‌سازی و نگهداری شبکه را دشوار کند. استفاده از راهنمای کابل، مسیرهای منظم‌تر و کنترل‌شده‌تری ایجاد می‌کند.

چرا پچ پنل Cat6A برای شبکه‌های پرظرفیت انتخاب می‌شود؟

رده Cat6A برای زیرساخت‌هایی در نظر گرفته می‌شود که نسبت به شبکه‌های Cat6 به ظرفیت انتقال بالاتر و حاشیه عملکرد بیشتری نیاز دارند. به همین دلیل، پچ پنل لگراند مدل 033770 می‌تواند در پروژه‌هایی که از ابتدا با معماری Cat6A طراحی شده‌اند، نقش نقطه خاتمه استاندارد کابل‌ها در رک را بر عهده بگیرد.

نکته مهم این است که رده عملکرد کل شبکه با ضعیف‌ترین جزء مسیر محدود می‌شود. بنابراین استفاده از پچ پنل Cat6A زمانی ارزش واقعی خود را نشان می‌دهد که کابل، کیستون، پچ‌کورد و سایر اجزای کانال نیز متناسب با Cat6A انتخاب شده باشند.

مدل 033770 برای چه نوع شبکه‌ای مناسب است؟

مدل 033770 از نوع UTP است؛ بنابراین برای پروژه‌هایی مناسب است که زیرساخت Cat6A بدون شیلد طراحی شده و شرایط محیطی الزام استفاده از سیستم FTP یا STP را ایجاد نمی‌کند.

این ساختار در ساختمان‌های اداری مدرن، مراکز آموزشی، مراکز داده با طراحی UTP، ساختمان‌های تجاری و پروژه‌هایی که به شبکه‌ای توسعه‌پذیر با تراکم بالای پورت نیاز دارند، قابل استفاده است.

تفاوت پچ پنل Cat6A با Cat6 چیست؟

مهم‌ترین تفاوت میان پچ پنل Cat6A و Cat6 در سطح عملکردی شبکه‌ای است که برای آن طراحی شده‌اند. Cat6A برای لینک‌هایی با الزامات بالاتر طراحی می‌شود و در صورت استفاده با اجزای هم‌رده، امکان ایجاد یک زیرساخت آینده‌نگرتر را فراهم می‌کند.

چهار کست قابل جداسازی؛ مزیت مهم در نگهداری

یکی از نقاط قوت پچ پنل شبکه لگراند Cat6A UTP مدل 033770، ساختار چهار کست 6 پورتی است. هر کست می‌تواند از قسمت جلوی پنل و با فشردن یک دکمه آزاد شود. این موضوع باعث می‌شود تکنسین هنگام سرویس شبکه مجبور نباشد کل پچ پنل را از رک خارج کند.

دیتاشیت رسمی همچنین به امکان دسترسی مستقل به هر کانکتور و نگه‌داشتن کست در وضعیت استخراج‌شده هنگام نصب یا نگهداری اشاره می‌کند. این طراحی برای عملیات روزمره مانند جابه‌جایی، افزودن یا تغییر پورت‌ها بسیار کاربردی است.

مزیت نصب بدون پیچ در پروژه‌های پرتعداد

لگراند در این محصول از مکانیزم نسل جدید نصب سریع استفاده کرده است که برای نصب خودکار و بدون پیچ روی ستون‌های سازگار رک طراحی شده است. این ویژگی به‌ویژه در پروژه‌هایی که تعداد زیادی رک و پچ پنل باید نصب شود، می‌تواند زمان تجهیز رک را کاهش دهد.

براساس دیتاشیت، یکی از مزایای اصلی محصول صرفه‌جویی در زمان نصب و نگهداری روزانه است؛ هم به دلیل نصب بدون پیچ و هم به دلیل خارج‌شدن خودکار هر کست.

مدیریت کابل در پشت پچ پنل Cat6A

پچ پنل شبکه لگراند Cat6A UTP مدل 033770 به راهنمای کابل در پشت پنل مجهز است. این قسمت کابل‌های ورودی را در محل مناسب نگه می‌دارد و باعث می‌شود وزن دسته کابل‌ها مستقیماً به کانکتورها منتقل نشود.

در رک‌هایی با تراکم زیاد، مدیریت صحیح کابل اهمیت بیشتری پیدا می‌کند. مسیرهای منظم‌تر علاوه بر ظاهر بهتر، دسترسی تکنسین به تجهیزات، جریان هوا در رک و عملیات نگهداری را ساده‌تر می‌کنند.

استانداردهای اعلام‌شده برای مدل 033770

لگراند برای این پچ پنل انطباق با استانداردهای ISO/IEC 11801 Edition 3.0 (2017) و EIA/TIA 568 C2-1 را اعلام کرده است. این استانداردها چارچوب عملکرد و طراحی سیستم‌های کابل‌کشی ساخت‌یافته را مشخص می‌کنند.

• ISO/IEC 11801:
  استاندارد بین‌المللی کابل‌کشی عمومی فناوری اطلاعات
• EIA/TIA 568 C2-1:
  الزامات مربوط به زیرساخت کابل‌کشی شبکه مسی
• T568A / T568B:
  دو الگوی سیم‌بندی پشتیبانی‌شده روی کانکتورهای محصول

چرا این مدل برای توسعه آینده شبکه جذاب است؟

تعویض تجهیزات اکتیو مانند سوئیچ در آینده معمولاً ساده‌تر از تعویض کابل‌کشی داخل ساختمان است. به همین دلیل در پروژه‌هایی که عمر مفید زیرساخت اهمیت زیادی دارد، انتخاب Cat6A می‌تواند از نیاز به بازطراحی زودهنگام کابل‌کشی جلوگیری کند.

مدل 033770 با ترکیب ظرفیت 24 پورت، طراحی 1U، کانکتورهای بدون ابزار و معماری ماژولار LCS3، برای چنین پروژه‌هایی طراحی شده است؛ به‌خصوص زمانی که هدف ایجاد یک رک مرتب، قابل توسعه و آسان برای نگهداری باشد.

پچ پنل لگراند 033770 برای چه پروژه‌هایی مناسب است؟

پچ پنل لگراند Cat6A UTP مدل 033770

زمانی انتخاب مناسبی است که زیرساخت شبکه پروژه بر پایه Category 6A و ساختار بدون شیلد طراحی شده باشد. این محصول با 24 پورت RJ45، طراحی 1U و چهار کست مستقل 6 پورتی، امکان ایجاد یک نقطه توزیع منظم و قابل توسعه در رک را فراهم می‌کند.

مزیت اصلی این مدل تنها در Category بالاتر خلاصه نمی‌شود. دسترسی از جلوی پنل، قابلیت خارج‌کردن مستقل کست‌ها و کانکتورها، نصب سریع و راهنمای کابل پشتی باعث شده‌اند 033770 برای پروژه‌هایی که نگهداری و توسعه شبکه در طول زمان اهمیت دارد نیز گزینه قابل توجهی باشد.

چه زمانی مدل 033770 را انتخاب کنیم؟

چه زمانی بهتر است مدل دیگری انتخاب شود؟

اگر کابل‌کشی موجود پروژه از نوع Cat6 باشد و برنامه‌ای برای ایجاد یک لینک کامل Cat6A وجود نداشته باشد، استفاده از پچ پنل Cat6A به‌تنهایی کل شبکه را به Cat6A تبدیل نمی‌کند. در چنین شرایطی، انتخاب پچ پنل متناسب با Category واقعی کابل‌کشی می‌تواند منطقی‌تر باشد.

همچنین اگر طراحی پروژه بر اساس کابل‌های شیلددار انجام شده باشد، نسخه UTP مدل 033770 انتخاب مناسبی برای تکمیل آن سیستم نیست و باید پچ پنل Cat6A شیلددار سازگار با معماری کابل‌کشی بررسی شود.

مقایسه پچ پنل Cat6A UTP مدل 033770 با Cat6 UTP مدل 033760

یکی از تصمیم‌های مهم هنگام خرید، انتخاب بین مدل Cat6A و مدل Cat6 همین خانواده است. اگرچه هر دو پچ پنل از نظر ظرفیت و معماری کلی شباهت‌هایی دارند، برای دو سطح متفاوت از زیرساخت کابل‌کشی انتخاب می‌شوند.

بنابراین انتخاب بین این دو مدل نباید صرفاً بر اساس جدیدتر بودن Cat6A انجام شود. اگر پروژه از ابتدا برای Cat6A طراحی شده است، مدل 033770 انتخاب هماهنگ‌تری خواهد بود؛ اما برای یک زیرساخت Cat6، استفاده از مدل متناسب با همان سیستم می‌تواند از نظر فنی و اقتصادی منطقی‌تر باشد.

چگونه یک لینک Cat6A کامل طراحی کنیم؟

پچ پنل تنها یکی از اجزای مسیر شبکه است. برای دستیابی به یک زیرساخت Cat6A استاندارد باید تمام اجزای Permanent Link یا Channel از ابتدا به‌صورت هماهنگ انتخاب شوند.

1. کابل شبکه Cat6A مناسب انتخاب کنید

   نوع کابل باید با ساختار UTP این پچ پنل و شرایط واقعی پروژه هماهنگ باشد. مسیر کابل، طول لینک، شرایط نصب و فضای موجود در سینی یا رک نیز باید قبل از اجرا بررسی شود.

2. کیستون Cat6A سازگار استفاده کنید

   در سمت پریز شبکه نیز کانکتور یا کیستون باید برای Category موردنظر انتخاب شود تا یک جزء با رده پایین‌تر، عملکرد کل لینک را محدود نکند.

3. استاندارد سیم‌بندی را ثابت نگه دارید

   کانکتورهای مدل 033770 دارای نشانه‌گذاری 568A/B هستند. یکی از دو الگوی انتخاب‌شده باید در دو انتهای لینک به‌صورت صحیح و یکسان اجرا شود.

4. شعاع خمش کابل را رعایت کنید

   کابل‌ها نباید در پشت رک با خم تند، کشش زیاد یا فشار مکانیکی نصب شوند. مسیر مناسب ورود کابل به پچ پنل باید پیش از کابل‌زنی طراحی شود.

5. کابل‌ها و پورت‌ها را مستندسازی کنید

   از لیبل‌های پورت و سیستم شماره‌گذاری مشخص برای تطبیق پچ پنل با پریزهای شبکه استفاده کنید تا عملیات عیب‌یابی و توسعه آینده ساده‌تر شود.

6. پس از نصب لینک‌ها را تست کنید

   در پروژه‌هایی که عملکرد Cat6A جزو مشخصات فنی قرارداد است، تست نهایی لینک با تجهیزات تست مناسب اهمیت زیادی دارد تا کیفیت کابل‌کشی اجراشده صرفاً بر اساس نام تجهیزات ارزیابی نشود.

تست فلوک برای شبکه Cat6A چه اهمیتی دارد؟

استفاده از تجهیزات Cat6A معتبر، شرط لازم برای ساخت یک لینک استاندارد است اما کیفیت اجرا نیز به همان اندازه اهمیت دارد. بازکردن بیش از حد تاب زوج‌ها، خم نامناسب کابل، اتصال نادرست کانکتور یا اشکال در مسیر کابل‌کشی می‌تواند روی عملکرد لینک تأثیر بگذارد.

در پروژه‌های حرفه‌ای می‌توان پس از تکمیل کابل‌کشی، لینک‌ها را با تستر مناسب و بر اساس رده موردنظر آزمایش کرد. گزارش تست به کارفرما کمک می‌کند عملکرد واقعی هر لینک را بررسی و مستند کند.

مزیت ساختار ماژولار در توسعه شبکه

یکی از ویژگی‌هایی که 033770 را برای شبکه‌های سازمانی جذاب می‌کند، امکان مدیریت مستقل هر کست و هر کانکتور است. در شبکه‌ای که طی چند سال بارها کاربر، اتاق یا سرویس جدید به آن اضافه می‌شود، دسترسی سریع به بخش موردنظر می‌تواند زمان نگهداری را کاهش دهد.

طبق Product Sheet لگراند، هر کست با فشردن دکمه قابل خارج‌شدن است و دسترسی مستقل به کانکتورها برای عملیات نصب و نگهداری فراهم شده است. سازنده این طراحی را به‌طور مشخص برای ساده‌تر شدن عملیات Move، Add و Change معرفی کرده است.
