ترانکینگ لگراند DLP سایز 105×50 با درب 65 میلی‌متر کد 010424

ترانکینگ لگراند 105×50 کد 010424؛ سیستم DLP با درب 65 میلی‌متری

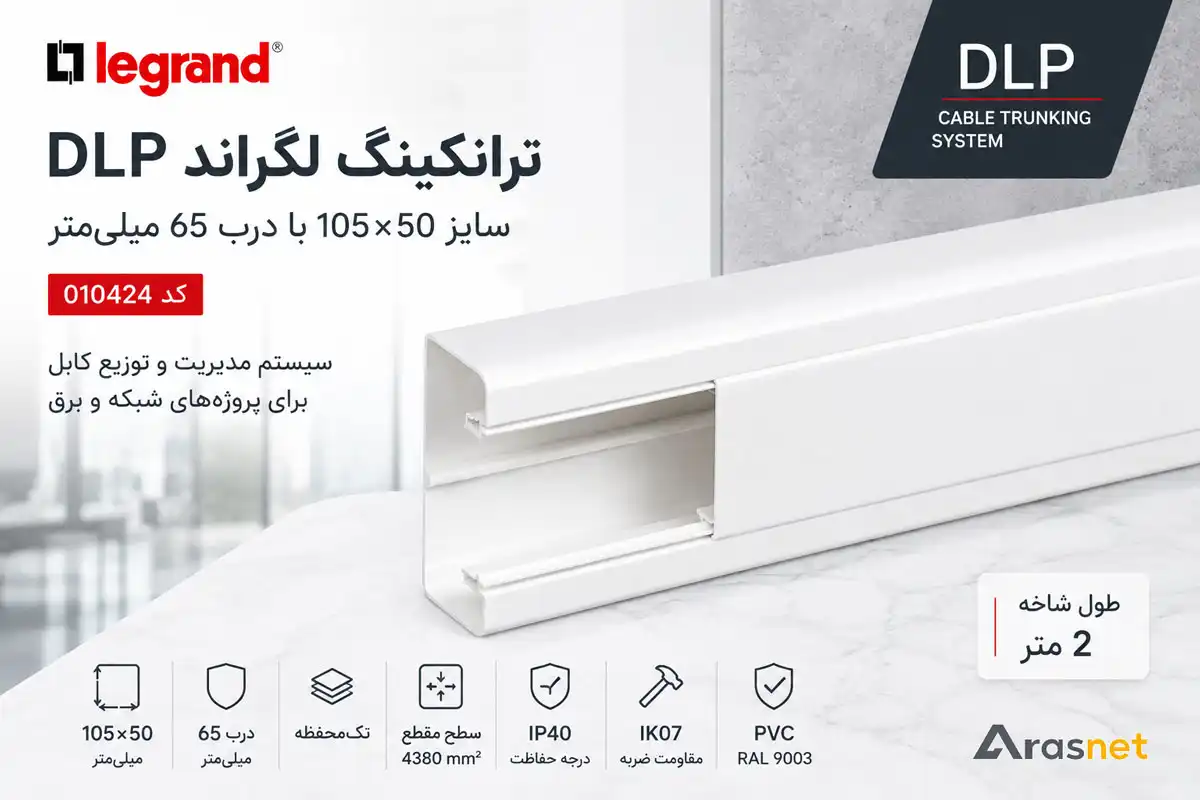

ترانکینگ لگراند DLP کد 010424 با ابعاد 105×50 میلی‌متر، درب 65 میلی‌متری و طول شاخه 2 متر

ترانکینگ لگراند 105×50 DLP کد 010424 یک ترانکینگ کامل (Full Assembled) از خانواده DLP لگراند است که برای توزیع، حفاظت و انشعاب کابل‌های برق و جریان ضعیف در زیرساخت‌های ساختمانی طراحی شده است. این مدل دارای ابعاد 105×50 میلی‌متر، یک محفظه و یک درب انعطاف‌پذیر با عرض 65 میلی‌متر است.

هر شاخه از ترانکینگ 010424 دارای 2 متر طول بوده و سطح مقطع قابل استفاده آن 4380 میلی‌متر مربع است. ساختار ماژولار سیستم DLP امکان استفاده از متعلقات سازگار و افزودن پارتیشن جداکننده قابل برداشت را فراهم می‌کند؛ موضوعی که این محصول را برای طراحی مسیرهای ساختاریافته کابل‌کشی مناسب می‌سازد.

ترانکینگ DLP لگراند 010424 چه کاربردی دارد؟

ترانکینگ 010424 برای ایجاد یک مسیر مدیریت‌شده جهت عبور کابل در پروژه‌های ساختمانی طراحی شده است. سیستم DLP علاوه بر هدایت کابل، امکان ادامه مسیر، ایجاد انشعاب و استفاده از تجهیزات و متعلقات سازگار را فراهم می‌کند.

این ویژگی به‌خصوص در پروژه‌های اداری و تجاری اهمیت دارد؛ زیرا زیرساخت کابل‌کشی ممکن است در طول عمر ساختمان تغییر کند یا توسعه پیدا کند. ساختار ماژولار DLP این امکان را فراهم می‌کند که مسیر کابل‌کشی با نیازهای آینده پروژه هماهنگ‌تر باشد.

مشخصات فنی ترانکینگ لگراند 105×50 کد 010424

ساختار بدنه 105×50 و درب 65 میلی‌متری

یکی از مشخصات مهم Reference 010424 که هنگام خرید باید به آن توجه کرد، تفاوت میان عرض بدنه 105 میلی‌متر و عرض درب 65 میلی‌متر است. بنابراین عبارت 105×50 ابعاد بدنه ترانکینگ را بیان می‌کند و نباید آن را با عرض درب اشتباه گرفت.

لگراند این محصول را به‌صورت Full Assembled عرضه می‌کند؛ یعنی درب 65 میلی‌متری همراه بدنه محصول است. این موضوع هنگام بررسی قیمت ترانکینگ لگراند 105×50 اهمیت دارد، زیرا برای مقایسه صحیح دو پیشنهاد فروش باید مشخص شود Reference و اجزای ارائه‌شده دقیقاً یکسان هستند.

قابلیت افزودن پارتیشن در ترانکینگ 010424

طبق مشخصات رسمی لگراند، در این مدل امکان نصب پارتیشن جداکننده قابل برداشت وجود دارد. در نتیجه هنگام طراحی مسیر می‌توان ساختار داخلی ترانکینگ را متناسب با نیاز پروژه و قطعات سازگار سیستم DLP برنامه‌ریزی کرد.

پارتیشن جزئی از مشخصات قابل افزودن سیستم است و نباید بدون بررسی Reference، آن را همراه استاندارد محصول فرض کرد. برای تهیه پروژه‌ای، بهتر است بدنه، پارتیشن و سایر متعلقات بر اساس شماره فنی قطعات با یکدیگر تطبیق داده شوند.

سازگاری با تجهیزات Mosaic و Arteor لگراند

یکی دیگر از ویژگی‌های رسمی ترانکینگ DLP کد 010424، امکان استفاده با خانواده‌های Mosaic و Arteor لگراند است. این قابلیت باعث می‌شود سیستم ترانکینگ صرفاً یک مسیر عبور کابل نباشد و بتوان در طراحی زیرساخت، تجهیزات سازگار را نیز در نظر گرفت.

با این حال، کادر، ساپورت و مکانیزم موردنیاز باید متناسب با سیستم DLP و Reference تجهیزات انتخاب شود؛ بنابراین سازگاری کلی با Mosaic یا Arteor به معنی سازگاری بدون واسطه تمام مکانیزم‌های این خانواده‌ها نیست.

قیمت ترانکینگ لگراند 105×50 کد 010424

قیمت ترانکینگ لگراند 105×50 کد 010424 باید بر اساس Reference دقیق محصول، واحد فروش و اقلام همراه مقایسه شود. این مدل یک ترانکینگ DLP کامل با ابعاد 105×50 میلی‌متر است که درب انعطاف‌پذیر 65 میلی‌متری همراه آن ارائه می‌شود؛ بنابراین هنگام مقایسه با سایر مدل‌های 105×50 باید مشخص شود محصول مورد مقایسه دقیقاً همین ساختار را دارد.

قیمت محصولات لگراند در بازار ایران می‌تواند با توجه به موجودی، شرایط تأمین و زمان خرید تغییر کند. برای سفارش پروژه‌ای نیز قیمت شاخه‌های ترانکینگ فقط بخشی از هزینه کل است و متعلقات مسیر باید جداگانه در برآورد نهایی لحاظ شوند.

هزینه اجرای ترانکینگ فقط قیمت شاخه نیست

اگر ترانکینگ لگراند 010424 برای یک پروژه شبکه یا برق انتخاب شود، هزینه نهایی مسیر فقط از قیمت شاخه‌های 2 متری تشکیل نمی‌شود. شکل مسیر، تعداد تغییر جهت‌ها، انشعابات و نقاط نصب تجهیزات می‌تواند باعث نیاز به قطعات جانبی مختلف شود.

برای برآورد دقیق‌تر باید پارتیشن، زاویه‌های داخلی و خارجی، زاویه تخت، رابط‌ها، درپوش‌های انتهایی، کادرها، ساپورت‌ها و سایر متعلقات سازگار موردنیاز نیز در لیست خرید قرار گیرند.

ترانکینگ 105×50 لگراند برای چه پروژه‌هایی مناسب است؟

ابعاد 105×50 میلی‌متر این محصول باعث می‌شود 010424 یکی از گزینه‌های قابل بررسی برای پروژه‌های کابل‌کشی ساختاریافته در دفاتر، واحدهای تجاری، ساختمان‌های اداری و سایر محیط‌هایی باشد که به یک سیستم قابل مدیریت برای توزیع کابل نیاز دارند.

با این حال، مناسب بودن سایز 105×50 باید بر اساس حجم واقعی کابل‌های پروژه تعیین شود. انتخاب صرفاً بر اساس شناخته‌شدن این سایز می‌تواند باعث کمبود ظرفیت یا انتخاب ترانکینگ بزرگ‌تر از نیاز واقعی شود.

ظرفیت ترانکینگ لگراند 105×50 کد 010424

لگراند برای Reference 010424 سطح مقطع قابل استفاده 4380 میلی‌متر مربع اعلام کرده است. این مشخصه اطلاعات مهمی درباره فضای داخلی قابل استفاده محصول ارائه می‌دهد، اما نباید آن را مستقیماً به یک عدد ثابت برای تعداد کابل شبکه تبدیل کرد.

تعداد کابل‌هایی که می‌توان در مسیر اجرا کرد به قطر خارجی کابل واقعی، ساختار کابل، نحوه آرایش، استفاده از پارتیشن، فضای هر محفظه و الزامات طراحی و نصب پروژه وابسته است.

ترانکینگ 010424 در پروژه‌های کابل شبکه لگراند

در پروژه‌هایی که تجهیزات Legrand برای زیرساخت شبکه انتخاب شده‌اند، می‌توان نوع و تعداد کابل‌ها را در کنار سیستم مدیریت مسیر بررسی کرد. برای مشاهده کابل‌های این برند، صفحه کابل شبکه لگراند در ارس‌نت در دسترس است.

انتخاب کابل و ترانکینگ باید بر اساس نیاز فنی پروژه انجام شود و استفاده از محصولات یک برند به‌تنهایی تعیین‌کننده ظرفیت یا طراحی صحیح مسیر کابل نیست.

تفاوت ترانکینگ 010424 با سایر مدل‌های 105×50 لگراند

یکی از اشتباهات رایج هنگام استعلام قیمت، مقایسه تمام ترانکینگ‌های 105×50 لگراند به‌عنوان یک محصول واحد است. لگراند می‌تواند در یک ابعاد بدنه، Referenceهای متفاوتی با ساختار یا عرض درب متفاوت ارائه کند.

در Reference 010424 مشخصه مهم، ساختار تک‌محفظه با درب 65 میلی‌متری است. بنابراین اگر محصول دیگری با Reference یا عرض درب متفاوت ارائه می‌شود، قیمت آن را نباید بدون بررسی مشخصات مستقیماً با 010424 مقایسه کرد.

چند شاخه ترانکینگ لگراند 105×50 برای پروژه نیاز داریم؟

هر شاخه ترانکینگ 010424 دارای 2 متر طول است. بنابراین برای برآورد اولیه تعداد شاخه‌ها می‌توان طول مسیر موردنیاز را بر 2 تقسیم کرد و سپس شرایط واقعی اجرا را در نظر گرفت.

پس از تعیین تعداد شاخه‌ها، متعلقات مسیر نیز باید جداگانه محاسبه شوند. برای مثال یک پروژه می‌تواند به زاویه داخلی، زاویه خارجی، قطعات اتصال، درپوش انتهایی و پارتیشن نیاز داشته باشد.

چه زمانی ترانکینگ لگراند 105×50 را انتخاب نکنیم؟

سایز 105×50 صرفاً به دلیل پرکاربرد بودن نباید به‌صورت پیش‌فرض برای تمام پروژه‌ها انتخاب شود. اگر تعداد کابل‌ها بسیار محدود باشد، ممکن است یک سیستم کوچک‌تر نیاز پروژه را برآورده کند. از طرف دیگر، در مسیرهای پرتراکم یا پروژه‌هایی با توسعه گسترده، ممکن است فضای بیشتری موردنیاز باشد.

راهنمای خرید ترانکینگ لگراند 105×50  – 010424

پیش از خرید این محصول بهتر است ابتدا Reference موردنیاز پروژه را قطعی کنید و سپس متراژ، تعداد کابل‌ها و متعلقات مسیر را مشخص نمایید. اگر طراحی پروژه هنوز نهایی نشده است، انتخاب صرفاً بر اساس قیمت هر شاخه توصیه نمی‌شود.

1. Reference 010424 را با مشخصات پروژه تطبیق دهید.
2. متراژ واقعی مسیر را اندازه‌گیری کنید.
3. تعداد و قطر خارجی کابل‌های عبوری را مشخص کنید.
4. نیاز به پارتیشن و تفکیک مسیرها را بررسی کنید.
5. تعداد تغییر جهت‌ها و انشعابات را مشخص کنید.
6. کادرها و تجهیزات نصب‌شونده روی ترانکینگ را محاسبه کنید.
7. Reference متعلقات را با بدنه 010424 تطبیق دهید.
8. قیمت و موجودی روز تمام اجزای پروژه را بررسی کنید.
