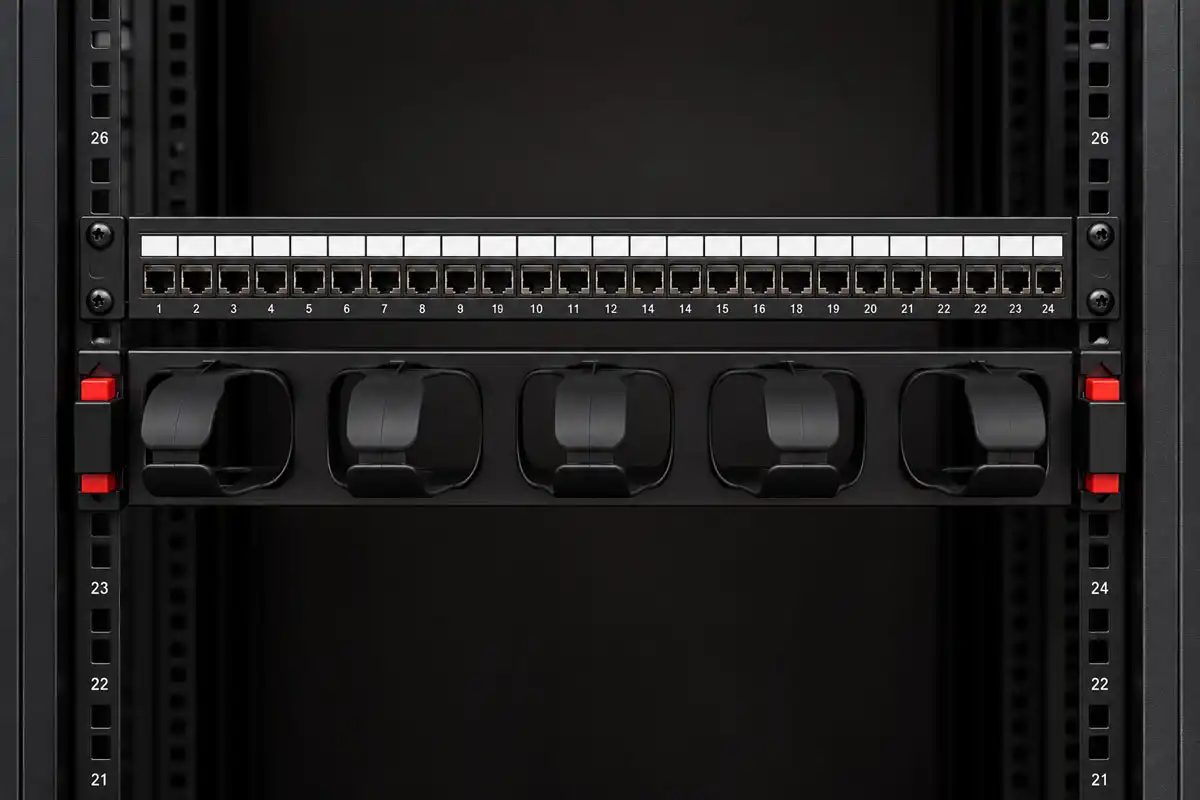

کیبل منیجمنت لگراند LCS² یک یونیت مدل 046522

پنل مدیریت کابل لگراند LCS² مدل 046522

پنل مدیریت کابل لگراند 046522 با ارتفاع 1U برای آرایش و هدایت پچ‌کوردهای جلوی رک شبکه

کیبل منیجمنت لگراند LCS² یک یونیت مدل 046522 یک Cable Management Panel حرفه‌ای از سری LCS² برای سازمان‌دهی و هدایت پچ‌کوردها در رک‌های استاندارد 19 اینچ است. این محصول با ارتفاع 1U در قسمت جلوی رک نصب می‌شود و به ایجاد مسیر مشخص برای عبور کابل‌های شبکه کمک می‌کند.

ویژگی مهم این مدل، استفاده از حلقه‌های پلاستیکی مدیریت کابل با Controlled Radius است. طراحی این حلقه‌ها به حفظ شعاع خمش مناسب پچ‌کوردها کمک می‌کند و امکان هدایت کابل‌ها را هم در مسیر افقی و هم از قسمت جلو به عقب رک فراهم می‌سازد.

مدیریت دو محوره پچ‌کوردها

لگراند مدل 046522 را به‌عنوان یک پنل مدیریت کابل 2 Axes معرفی کرده است. این ساختار اجازه می‌دهد کابل‌ها فقط در امتداد افقی پنل حرکت نکنند و در صورت نیاز از مسیر جلو به عقب نیز هدایت شوند.

این قابلیت در رک‌هایی که پچ پنل و سوئیچ در نزدیکی یکدیگر قرار گرفته‌اند، امکان طراحی مسیر منظم‌تری برای پچ‌کوردها ایجاد می‌کند.

حلقه‌های Controlled Radius برای محافظت از پچ‌کورد

یکی از مهم‌ترین ویژگی‌های فنی 046522، طراحی حلقه‌های پلاستیکی هدایت کابل با شعاع کنترل‌شده است. این ساختار به جلوگیری از خم‌شدن بیش از حد پچ‌کوردها هنگام تغییر مسیر کمک می‌کند.

در کابل‌کشی شبکه، خم‌کردن نامناسب کابل می‌تواند باعث ایجاد فشار مکانیکی روی کابل و کانکتور شود. استفاده از مسیر هدایت مناسب کمک می‌کند پچ‌کوردها با فرم منظم‌تری در رک قرار گیرند.

سطح مقطع مفید حلقه‌ها 1890 میلی‌متر مربع

لگراند سطح مقطع قابل استفاده حلقه‌های مدیریت کابل مدل 046522 را 1890 mm² اعلام کرده است. این مشخصه نشان‌دهنده فضای مفید موجود برای عبور مجموعه پچ‌کوردها از داخل حلقه‌های پنل است.

تعداد واقعی کابل‌هایی که می‌توان از این مسیر عبور داد به قطر خارجی پچ‌کوردها، نوع کابل و نحوه آرایش آن‌ها بستگی دارد؛ بنابراین بهتر است عدد 1890 میلی‌متر مربع به ظرفیت ثابت بر حسب تعداد کابل تبدیل نشود.

مقاومت حلقه‌ها در برابر وزن کابل‌ها

طبق توضیحات رسمی لگراند، طراحی حلقه‌های پلاستیکی این پنل علاوه بر محافظت از کابل و حفظ شعاع خمش، مقاومت مناسبی در برابر Unclipping ناشی از وزن کابل‌ها و پچ‌کوردها دارد.

این ویژگی در رک‌هایی که چندین پچ‌کورد از یک مسیر عبور می‌کنند اهمیت بیشتری پیدا می‌کند؛ زیرا وزن مجموعه کابل‌ها می‌تواند روی اجزای مدیریت کابل فشار وارد کند.

نصب سریع بدون پیچ با Zamak Quick Fix

پنل مدیریت کابل 046522 به سیستم Zamak Quick Fix مجهز است. لگراند این مکانیزم را برای نصب سریع پنل بدون استفاده از پیچ معرفی کرده است.

این ویژگی فرآیند نصب یا جابه‌جایی پنل مدیریت کابل روی ساختار 19 اینچ رک را ساده‌تر می‌کند و برای رک‌هایی که در طول بهره‌برداری نیاز به تغییر آرایش تجهیزات دارند کاربردی است.

بدنه فلزی با رنگ مشکی RAL 9005

ساختار اصلی پنل 046522 از فلز ساخته شده و رنگ آن مشکی با کد RAL 9005 است. حلقه‌های هدایت کابل در مقابل از جنس پلاستیک طراحی شده‌اند.

ترکیب بدنه فلزی و حلقه‌های پلاستیکی باعث می‌شود بخش اصلی پنل ساختار مقاومی برای نصب روی رک داشته باشد و در عین حال مسیر تماس و هدایت کابل توسط اجزای مناسب مدیریت کابل انجام شود.

مشخصات فنی کیبل منیجمنت لگراند LCS² یک یونیت مدل 046522

کاربرد پنل 046522 در رک شبکه

پنل مدیریت کابل 046522 را کجای رک نصب کنیم؟

محل نصب پنل مدیریت کابل لگراند 046522 باید بر اساس موقعیت پچ پنل، سوئیچ و مسیر پچ‌کوردها تعیین شود. هدف این است که کابل‌ها پس از خروج از پورت تجهیزات، بدون کشش و خم‌شدگی شدید وارد مسیر مدیریت کابل شوند.

یکی از آرایش‌های متداول، قرار دادن Cable Manager در مجاورت پچ پنل و سوئیچ است. در چنین ساختاری، پچ‌کوردها می‌توانند ابتدا وارد حلقه‌های مدیریت کابل شوند و سپس با مسیر کنترل‌شده به تجهیز مقصد برسند.

نمونه چیدمان پچ پنل، مدیریت کابل و سوئیچ

در یک رک شبکه می‌توان مدیریت کابل را میان تجهیزات دارای تعداد زیاد پورت قرار داد تا پچ‌کوردها مسیر کوتاه‌تر و مشخص‌تری داشته باشند.

در رک‌های پرتراکم ممکن است به‌جای یک Cable Manager برای چندین تجهیز، از چند پنل مدیریت کابل در نقاط مختلف رک استفاده شود. تصمیم نهایی باید بر اساس تراکم واقعی پچ‌کوردها گرفته شود.

مدیریت کابل افقی و عبور از جلو به عقب

ویژگی مهم مدل 046522 این است که مسیر کابل را فقط در امتداد افقی جلوی رک محدود نمی‌کند. لگراند برای این مدل امکان Horizontal and Front-to-Back Feedthrough را در نظر گرفته است.

بنابراین پچ‌کورد می‌تواند در امتداد پنل حرکت کند یا در نقطه مناسب از قسمت جلو به سمت عقب رک هدایت شود. این قابلیت در رک‌هایی که بخشی از کابل‌کشی باید به مسیرهای جانبی یا پشت تجهیزات منتقل شود کاربرد زیادی دارد.

چرا رعایت شعاع خمش پچ‌کورد اهمیت دارد؟

پچ‌کورد نباید برای رسیدن به پورت یا مسیر کابل با زاویه بسیار تند خم شود. طراحی حلقه‌های 046522 با Controlled Radius برای کمک به هدایت کابل با شعاع مناسب انجام شده است.

این موضوع به‌ویژه در رک‌هایی با تعداد زیاد پچ‌کورد اهمیت دارد؛ زیرا بدون مدیریت کابل مناسب، وزن و تراکم کابل‌ها می‌تواند باعث ایجاد خم‌های نامناسب و فشار روی کابل یا کانکتور شود.

تأثیر قطر پچ‌کورد بر ظرفیت مدیریت کابل

لگراند برای حلقه‌های 046522 سطح مقطع مفید 1890 میلی‌متر مربع اعلام کرده است. این عدد معیار دقیق‌تری نسبت به اعلام یک تعداد ثابت پچ‌کورد است.

قطر خارجی پچ‌کوردها می‌تواند بسته به ساختار کابل متفاوت باشد. به همین دلیل ممکن است تعداد کابل‌هایی که عملاً در حلقه‌ها مدیریت می‌شوند در دو پروژه متفاوت یکسان نباشد.

پچ‌کورد Cat6 و Cat6A در پنل مدیریت کابل

هنگام طراحی رک باید قطر واقعی پچ‌کورد مورد استفاده بررسی شود. در بسیاری از پروژه‌ها ممکن است پچ‌کوردهای مختلف از نظر قطر خارجی، نوع شیلد و ساختار کابل تفاوت داشته باشند.

بنابراین اگر حجم زیادی از پچ‌کوردهای قطورتر در رک وجود دارد، انتخاب ظرفیت مدیریت کابل باید بر اساس فضای موردنیاز واقعی انجام شود و صرفاً تعداد پورت‌های پچ پنل معیار تصمیم‌گیری نباشد.

046522 یک یونیت یا 046523 دو یونیت؟

لگراند در همین خانواده مدل 046523 را نیز ارائه می‌کند. ساختار اصلی دو مدل مشابه است، اما 046523 ارتفاع 2U دارد و فضای بسیار بیشتری برای عبور کابل فراهم می‌کند.

چه زمانی 046522 انتخاب بهتری است؟

مدل 1U زمانی منطقی‌تر است که حجم پچ‌کوردها با ظرفیت حلقه‌های آن متناسب باشد و حفظ فضای یونیت رک اهمیت داشته باشد.

چه زمانی 046523 دو یونیت را بررسی کنیم؟

اگر حجم پچ‌کوردها زیاد است یا سطح مقطع 1890 mm² مدل 046522 برای آرایش موردنظر کافی نیست، مدل 2U می‌تواند انتخاب مناسب‌تری باشد.

سطح مقطع مفید حلقه‌های 046523 برابر 4070 mm² است؛ بنابراین فضای عبور کابل آن بیش از دو برابر نسخه 1U است، در حالی که همچنان ساختار 19 اینچ، عمق 90 میلی‌متر، مدیریت دو محوره و Quick Fix را حفظ می‌کند.

تفاوت ظرفیت 046522 و 046523 چقدر است؟

از نظر سطح مقطع مفید حلقه‌ها، 046522 مقدار 1890 mm² و 046523 مقدار 4070 mm² را ارائه می‌کند. بنابراین افزایش ظرفیت نسخه 2U صرفاً ناشی از یک یونیت ارتفاع بیشتر نیست؛ فضای قابل استفاده حلقه‌های آن نیز به‌طور محسوسی بزرگ‌تر شده است.

Quick Fix در رک چه مزیتی ایجاد می‌کند؟

هر دو مدل 046522 و 046523 از سیستم Zamak Quick Fix استفاده می‌کنند. طبق اطلاعات رسمی لگراند، این مکانیزم امکان نصب سریع و بدون پیچ را فراهم می‌کند.

این قابلیت در رک‌هایی که طی دوره بهره‌برداری نیاز به جابه‌جایی تجهیزات یا تغییر آرایش کابل دارند مفید است؛ زیرا نصب و جداسازی Cable Manager ساده‌تر انجام می‌شود.

چگونه پچ‌کوردها را داخل 046522 مرتب کنیم؟

هدف از Cable Management ایجاد یک مسیر قابل ردیابی و بدون فشار برای کابل‌هاست. بنابراین بهتر است پچ‌کوردها بدون کشش اضافی و بدون فشرده‌شدن بیش از حد در حلقه‌ها قرار گیرند.

• پچ‌کوردها را با طول متناسب با فاصله تجهیزات انتخاب کنید.
• از ایجاد حلقه‌های بزرگ کابل اضافی در جلوی رک جلوگیری کنید.
• کابل‌ها را بیش از ظرفیت عملی حلقه‌های مدیریت کابل متراکم نکنید.
• شعاع خمش توصیه‌شده سازنده پچ‌کورد را رعایت کنید.
• از واردکردن کشش به کانکتور RJ45 جلوگیری کنید.
• مسیر کابل‌ها را طوری طراحی کنید که دسترسی به پورت‌ها حفظ شود.
• در رک‌های بزرگ، کابل‌ها و پورت‌ها را در صورت نیاز لیبل‌گذاری کنید.

طول مناسب پچ‌کورد در کنار Cable Manager

مدیریت کابل نمی‌تواند مشکل انتخاب پچ‌کورد بسیار بلند یا بسیار کوتاه را به‌طور کامل جبران کند. کابل کوتاه ممکن است روی کانکتور و پورت کشش ایجاد کند و کابل بیش از حد بلند باعث تجمع کابل اضافی در رک شود.

بنابراین بهتر است طول پچ‌کورد با توجه به موقعیت پچ پنل، Cable Manager و سوئیچ انتخاب شود و مقدار محدودی آزادی حرکت برای سرویس تجهیزات باقی بماند.

مزیت مدیریت صحیح کابل برای نگهداری شبکه

آیا 046522 برای رک‌های غیر لگراند قابل استفاده است؟

مشخصات رسمی محصول، 046522 را مناسب نصب 19 اینچ اعلام می‌کند و عرض آن 482 میلی‌متر است. بنابراین معیار اصلی، سازگاری ساختار نصب رک با تجهیزات 19 اینچ است.

با این حال، پیش از خرید برای رک‌های برند دیگر بهتر است نوع Upright و شرایط نصب Quick Fix با ساختار واقعی رک بررسی شود تا سازگاری مکانیکی محصول تأیید شود.

راهنمای خرید پنل مدیریت کابل لگراند 046522

برای انتخاب پنل مدیریت کابل لگراند 046522 بهتر است فقط به 1U بودن محصول توجه نکنید. حجم پچ‌کوردها، قطر کابل‌ها، تعداد تجهیزات فعال، محل پچ پنل و سوئیچ و همچنین فضای آزاد رک باید هم‌زمان بررسی شوند.

مدل 046522 زمانی انتخاب مناسبی است که به یک Cable Manager استاندارد 19 اینچ با اشغال تنها یک یونیت نیاز داشته باشید و سطح مقطع مفید 1890 میلی‌متر مربع حلقه‌های آن برای حجم کابل‌کشی پروژه مناسب باشد.

چک‌لیست قبل از خرید Legrand 046522

• استاندارد رک:
  رک باید دارای ساختار نصب استاندارد 19 اینچ باشد.
• فضای آزاد:
  حداقل یک یونیت مناسب برای نصب پنل در محل موردنظر در نظر گرفته شود.
• تراکم پچ‌کورد:
  حجم واقعی کابل‌های عبوری از مدیریت کابل بررسی شود.
• قطر کابل:
  نوع و قطر خارجی پچ‌کوردهای پروژه در محاسبه فضای موردنیاز لحاظ شود.
• مسیر کابل:
  نیاز به هدایت افقی یا عبور کابل از جلو به عقب رک مشخص شود.
• موقعیت تجهیزات:
  محل پچ پنل و سوئیچ قبل از تعیین محل Cable Manager مشخص باشد.
• شعاع خمش:
  الزامات سازنده کابل و پچ‌کورد در طراحی مسیر رعایت شود.
• ظرفیت آینده:
  توسعه احتمالی تعداد پورت‌ها و کابل‌ها نیز در نظر گرفته شود.

046522 یا مدل 2U؛ کدام را انتخاب کنیم؟

اگر یک یونیت فضای مدیریت کابل کافی باشد، 046522 مزیت مهمی دارد: تنها 1U از رک را اشغال می‌کند. اما در رک‌هایی با تراکم بالاتر پچ‌کورد، مدل 2U لگراند با Reference 046523 نیز قابل بررسی است.

سطح مقطع مفید حلقه‌ها در 046522 برابر 1890 mm² است، در حالی که لگراند برای مدل 046523 مقدار 4070 mm² را اعلام کرده است. بنابراین انتخاب بین این دو بهتر است بر اساس حجم واقعی کابل انجام شود، نه صرفاً تمایل به حفظ یک یونیت بیشتر.

آیا 046522 برای پچ پنل 24 پورت مناسب است؟

استفاده از 046522 در کنار پچ پنل‌های 24 پورت امکان‌پذیر است، اما نباید عدد 24 را به‌عنوان ظرفیت ثابت این Cable Manager در نظر گرفت. تعداد کابل قابل مدیریت به قطر پچ‌کوردها و نحوه آرایش آن‌ها بستگی دارد.

در یک آرایش معمول می‌توان Cable Manager را در مجاورت پچ پنل و سوئیچ قرار داد تا پچ‌کوردها پس از خروج از پورت‌ها وارد مسیر مدیریت کابل شوند.

برای پچ پنل 48 پورت چه کنیم؟

در آرایش‌های پرتراکم‌تر مانند پچ پنل‌های 48 پورت، حجم پچ‌کوردها باید با دقت بیشتری بررسی شود. ممکن است یک پنل 046522 پاسخ‌گوی طراحی موردنظر باشد یا بر اساس تراکم کابل، استفاده از مدیریت کابل با ظرفیت بیشتر منطقی‌تر باشد.

در چنین پروژه‌ای مدل 2U لگراند 046523 نیز ارزش بررسی دارد؛ زیرا سطح مقطع مفید حلقه‌های آن 4070 mm² است.

آیا 046522 با کابل Cat6A قابل استفاده است؟

مدیریت کابل 046522 بر اساس یک Category خاص مانند Cat6 یا Cat6A تعریف نشده است. وظیفه آن هدایت و سازمان‌دهی پچ‌کوردها در رک است.

در استفاده با پچ‌کوردهای Cat6A یا سایر کابل‌های دارای قطر خارجی بیشتر، باید فضای اشغال‌شده توسط کابل‌ها و حداقل شعاع خمش اعلام‌شده توسط سازنده کابل بررسی شود.

آیا 046522 برای کابل‌های شیلددار مناسب است؟

اصل انتخاب در کابل‌های شیلددار نیز مشابه است. باید قطر خارجی پچ‌کورد، انعطاف‌پذیری کابل و شعاع خمش مجاز آن بررسی شود.

وجود Controlled Radius در حلقه‌های 046522 به هدایت کنترل‌شده کابل کمک می‌کند، اما جایگزین رعایت مشخصات فنی خود پچ‌کورد نیست.

اشتباهات رایج در انتخاب مدیریت کابل رک

046522 چه چیزی نیست؟

برای انتخاب صحیح محصول، تفاوت پنل مدیریت کابل با سایر متعلقات رک نیز باید مشخص باشد.

تفاوت 046522 با پنل مدیریت کابل درب‌دار چیست؟

مدل 046522 فاقد Cover یا درب جلویی است و حلقه‌های مدیریت کابل آن در دسترس قرار دارند. این طراحی می‌تواند دسترسی سریع به پچ‌کوردها را هنگام تغییر یا سرویس ساده‌تر کند.

در مقابل، برخی Cable Managerهای لگراند دارای Cover هستند. انتخاب بین ساختار باز و درب‌دار باید بر اساس آرایش رک، میزان دسترسی موردنیاز و ترجیح پروژه انجام شود.

مزایای استفاده از 046522 در کابل‌کشی ساخت‌یافته

پرسش‌های متداول درباره مدیریت کابل لگراند 046522

خرید پنل مدیریت کابل لگراند 046522

Legrand 046522 برای پروژه‌هایی مناسب است که به یک پنل مدیریت کابل 19 اینچ 1U با امکان هدایت دو محوره پچ‌کورد، حلقه‌های Controlled Radius و نصب سریع نیاز دارند.

پیش از سفارش بهتر است تعداد و قطر پچ‌کوردها، تراکم کابل رک و فضای موردنیاز برای توسعه آینده مشخص شود. اگر ظرفیت 1890 mm² مدل 1U برای پروژه کافی نباشد، می‌توان مدل 2U را نیز بررسی کرد.
