رک ایستاده سرور لگراند Nexpand 42U عمق 120 مدل 446403

رک ایستاده سرور لگراند Nexpand مدل 446403

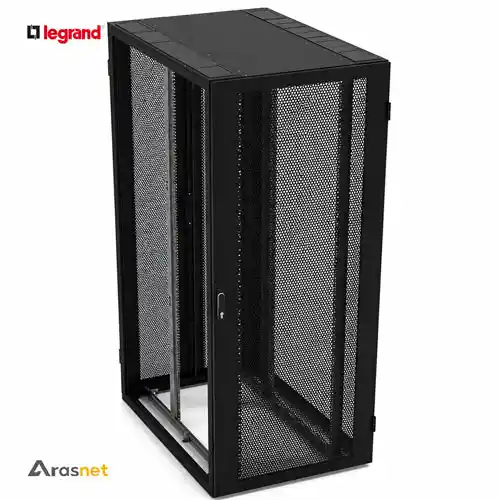

رک سرور لگراند Nexpand مدل 446403 با ظرفیت 42 یونیت و ابعاد 800×1200 میلی‌متر برای زیرساخت شبکه و اتاق سرور

رک ایستاده لگراند 446403 Nexpand یک رک حرفه‌ای 42 یونیت برای نصب تجهیزات شبکه و سرور در زیرساخت‌های سازمانی و اتاق‌های سرور است. این مدل با عرض 800 میلی‌متر و عمق 1200 میلی‌متر، فضای مناسبی برای نصب تجهیزات 19 اینچ، مدیریت کابل، تجهیزات برق و سرورهای عمیق فراهم می‌کند.

ظرفیت 42U و ساختار مقاوم این رک باعث می‌شود برای پروژه‌هایی مناسب باشد که چندین پچ پنل، سوئیچ، سرور، PDU و سایر تجهیزات Rackmount باید در یک کابینت مرکزی نصب شوند. لگراند حداکثر بار استاتیک این مدل را تا 1500 کیلوگرم اعلام کرده است.

ظرفیت 42 یونیت برای تجهیزات شبکه و سرور

ارتفاع مفید 42U فضای قابل‌توجهی برای نصب تجهیزات Rackmount در اختیار طراح شبکه قرار می‌دهد. این ظرفیت امکان ترکیب تجهیزات پسیو و اکتیو، سرورها و متعلقات موردنیاز رک را فراهم می‌کند.

در زمان طراحی بهتر است تمام یونیت‌ها از روز اول اشغال نشوند و بخشی از ظرفیت برای مدیریت کابل و توسعه آینده شبکه آزاد باقی بماند.

عمق 1200 میلی‌متر چه مزیتی دارد؟

عمق زیاد یکی از ویژگی‌های مهم این مدل است. بسیاری از سرورها، UPSهای رکمونت و تجهیزات ذخیره‌سازی نسبت به سوئیچ‌ها و تجهیزات پسیو عمق بیشتری دارند و علاوه بر بدنه دستگاه، باید فضای لازم برای کابل برق، کابل شبکه و دسترسی سرویس نیز در نظر گرفته شود.

عمق 1200 میلی‌متری مدل 446403 باعث می‌شود برای پروژه‌هایی که تجهیزات عمیق‌تر در آن‌ها استفاده می‌شود گزینه قابل‌بررسی‌تری نسبت به رک‌های کم‌عمق باشد.

تحمل بار استاتیک تا 1500 کیلوگرم

در رک‌های سرور، وزن مجموعه تجهیزات می‌تواند بسیار بیشتر از یک رک شبکه معمولی باشد. سرورها، UPS، تجهیزات ذخیره‌سازی و سایر دستگاه‌های رکمونت ممکن است وزن قابل‌توجهی ایجاد کنند.

لگراند برای مدل 446403 ظرفیت بار استاتیک تا 1500 کیلوگرم اعلام کرده است که آن را برای زیرساخت‌های حرفه‌ای و تجهیزات سنگین مناسب می‌کند.

درب‌های مشبک برای بهبود جریان هوا

مدل 446403 دارای درب‌های فولادی مشبک در جلو و عقب است. این ساختار به عبور بهتر هوا در مسیر تجهیزات کمک می‌کند و برای رک‌هایی که سرور و تجهیزات Active با تولید گرمای قابل‌توجه در آن‌ها نصب می‌شود اهمیت دارد.

البته تهویه مناسب تنها به نوع درب وابسته نیست و باید همراه با شرایط اتاق، سیستم سرمایش و نحوه چیدمان تجهیزات طراحی شود.

چه تجهیزاتی را می‌توان داخل رک 446403 نصب کرد؟

چهار پروفیل 19 اینچ برای نصب تجهیزات

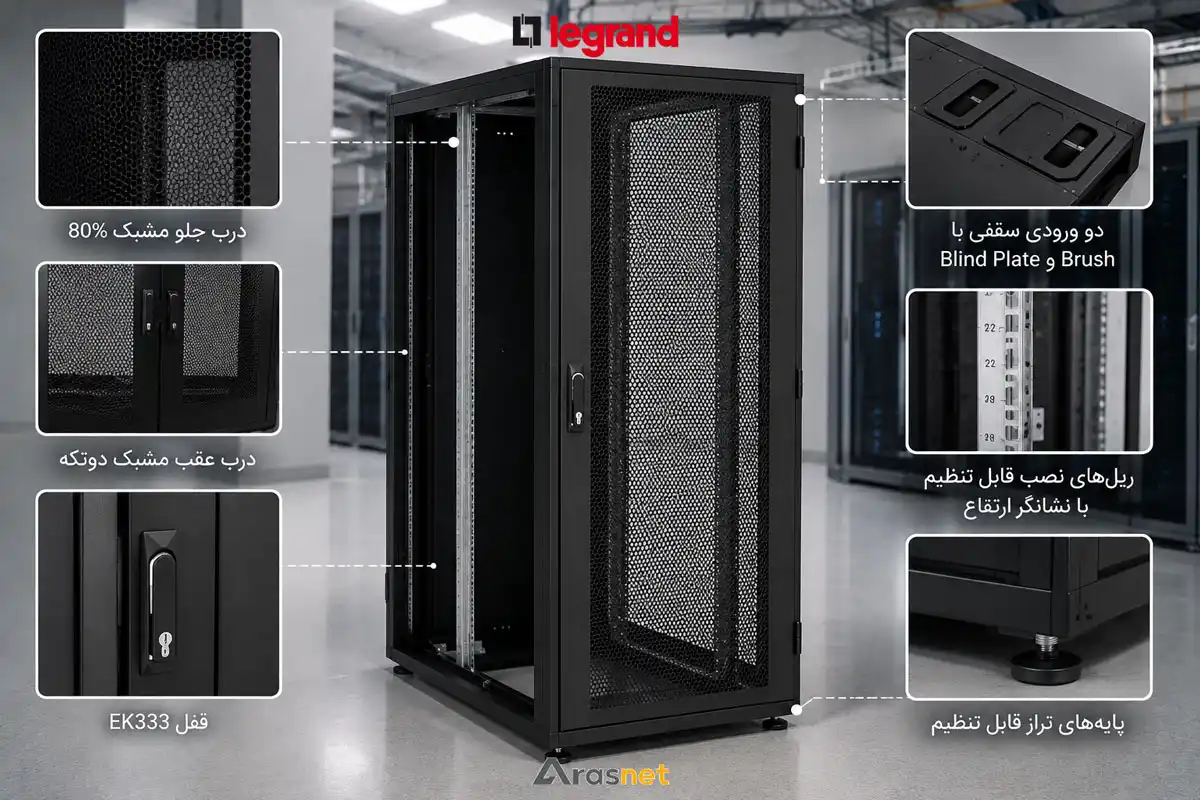

ساختار و ویژگی‌های رک لگراند Nexpand 446403 با درب مشبک، قفل EK333، ریل‌های 19 اینچ قابل تنظیم و ورودی کابل سقفی

این رک دارای چهار پروفیل نصب 19 اینچ است که امکان نصب تجهیزات Rackmount را در ساختار استاندارد رک فراهم می‌کنند. وجود پروفیل‌های جلو و عقب برای تجهیزاتی مانند سرور که به پشتیبانی در هر دو سمت نیاز دارند اهمیت زیادی دارد.

در طراحی نهایی باید موقعیت پروفیل‌ها با عمق تجهیزات، نوع ریل سرور و فضای کابل‌کشی هماهنگ شود.

مشخصات فنی رک ایستاده لگراند 446403

کاربردهای پیشنهادی رک ایستاده لگراند 446403

طراحی درب مشبک برای جریان هوای تجهیزات سرور

یکی از ویژگی‌های مهم رک 42 یونیت لگراند Nexpand مدل 446403 که در دسته رک ایستاده قرار دارد، ساختار درب‌های مشبک آن است. طبق مشخصات رسمی لگراند، درب جلویی این رک دارای سطح مشبک 80 درصدی است و در قسمت عقب نیز از درب مشبک دوتکه استفاده شده است.

این طراحی برای رک‌های سرور اهمیت زیادی دارد، زیرا مسیر عبور هوا از جلو به عقب تجهیزات را کمتر محدود می‌کند. در سرورها و تجهیزات شبکه پرتراکم که فن داخلی خود دستگاه‌ها هوا را جابه‌جا می‌کند، باز بودن مسیر ورودی و خروجی هوا یکی از عوامل مهم در طراحی رک است.

درب جلو و عقب با قفل EK333

درب‌های رک 446403 به دستگیره گردان Fix-easy و سیستم قفل EK333 مجهز هستند. این ساختار علاوه بر دسترسی به تجهیزات، امکان کنترل دسترسی فیزیکی به فضای داخلی رک را فراهم می‌کند.

در مشخصات فنی لگراند، سیستم قفل درب جلو از نوع دو نقطه‌ای معرفی شده است. وجود درب در جلو و عقب نیز دسترسی به هر دو سمت تجهیزات را برای نصب، کابل‌کشی و عملیات سرویس ساده‌تر می‌کند.

زاویه بازشدن درب رک Nexpand 446403

یکی از جزئیات کاربردی این مدل، زاویه بازشدن درب است. لگراند برای دو حالت نصب، زاویه‌های متفاوتی اعلام کرده است:

این قابلیت به‌خصوص هنگام نصب و سرویس تجهیزات اهمیت پیدا می‌کند؛ زیرا بازشدن بیشتر درب می‌تواند فضای کاری مناسب‌تری در جلوی یا پشت رک ایجاد کند.

فریم آلومینیومی قابل دمونتاژ

ساختار اصلی 446403 از آلومینیوم ساخته شده و لگراند آن را یک فریم سبک، مستحکم و Demountable معرفی می‌کند. قابلیت دمونتاژ می‌تواند در پروژه‌هایی که انتقال رک کامل به محل نصب دشوار است اهمیت داشته باشد.

با وجود این ساختار، حداکثر بار استاتیک اعلام‌شده برای رک تا 1500 کیلوگرم است. بنابراین می‌توان هنگام طراحی، تجهیزات سنگین شبکه و سرور را با رعایت محدودیت بار، توزیع وزن و الزامات نصب در این رک جانمایی کرد.

پروفیل‌های 19 اینچ قابل تنظیم

رک لگراند 446403 دارای چهار پروفیل استاندارد 19 اینچ است که نشانگر ارتفاع نیز دارند. وجود نشانگر یونیت، تعیین موقعیت تجهیزات هنگام طراحی و نصب را ساده‌تر می‌کند.

لگراند همچنین از ریل‌های نصب رزوه‌شده در جهت عرض، عمق و ارتفاع استفاده کرده است که امکان تنظیم پیوسته موقعیت را فراهم می‌کنند. این قابلیت برای هماهنگ‌کردن موقعیت تجهیزات و ایجاد فضای مناسب برای مدیریت کابل کاربردی است.

طراحی سقف رک برای ورود کابل و نصب تجهیزات جانبی

سقف رک 446403 صرفاً یک پوشش ساده نیست. طبق اطلاعات رسمی لگراند، روی سقف دو Cut-out در نظر گرفته شده که با صفحات پوشاننده و Brush تکمیل شده‌اند.

این ساختار امکان برنامه‌ریزی بهتر مسیر ورود کابل‌ها از قسمت بالای رک را فراهم می‌کند. Brush نیز به عبور کنترل‌شده‌تر کابل‌ها از محل ورودی کمک می‌کند.

روی قسمت بالایی کابینت همچنین ریل‌هایی برای نصب و تنظیم تجهیزات جانبی پیش‌بینی شده است. لگراند امکان قرارگیری سیستم توزیع برق در قسمت بالای کابینت و هدایت برق از طریق کابل یا Busbar را نیز در طراحی این خانواده ذکر کرده است.

مدیریت کابل در رک 800 میلی‌متری لگراند

عرض 800 میلی‌متری این مدل علاوه بر فضای استاندارد 19 اینچ تجهیزات، امکان استفاده بهتر از فضای جانبی رک را فراهم می‌کند. این ویژگی در رک‌هایی که تعداد زیادی کابل شبکه، فیبر، کابل برق یا اتصال سرور وجود دارد اهمیت بیشتری پیدا می‌کند.

ریل‌های قابل تنظیم رک نیز به طراح اجازه می‌دهند موقعیت تجهیزات را با نیازهای کابل‌کشی هماهنگ کند.

جانمایی PDU در رک Nexpand 446403

یکی از مزایایی که لگراند برای این رک اعلام می‌کند، دسترسی مناسب برای کابل‌کشی و امکان جانمایی مناسب PDU است. طبق اطلاعات رسمی، فضای طراحی‌شده امکان استفاده از PDUهایی با دوشاخه تا 32 آمپر را فراهم می‌کند.

محل نهایی PDU باید با توجه به نوع تجهیزات، مسیر کابل‌های برق، دسترسی سرویس و نحوه مدیریت کابل تعیین شود. در یک رک سرور پرتراکم، طراحی مسیر برق قبل از نصب تجهیزات می‌تواند از تجمع کابل‌ها در قسمت عقب رک جلوگیری کند.

درجه حفاظت IP20 و مقاومت مکانیکی IK08

لگراند برای مدل 446403 درجه حفاظت IP20 را اعلام کرده است. این سطح حفاظت به محافظت در برابر ورود اجسام جامد بزرگ‌تر از 12.5 میلی‌متر مربوط می‌شود.

همچنین در اطلاعات رسمی محصول، مقاومت مکانیکی IK08 ذکر شده است که معادل تحمل ضربه با انرژی 5 ژول است.

پوشش مشکی RAL 9005

رک 446403 با رنگ مشکی RAL 9005 عرضه می‌شود و سطح آن دارای پوشش Powder Coating است.

طبق توضیحات لگراند، پوشش پلی‌استر بافت‌دار مورد استفاده روی کابینت مقاومت مناسبی در برابر خوردگی و خراش ایجاد می‌کند؛ ویژگی‌ای که برای تجهیزی با استفاده طولانی‌مدت در زیرساخت شبکه و اتاق سرور اهمیت دارد.

پایه‌های قابل تنظیم برای ترازکردن رک

این مدل به چهار پایه تراز قابل تنظیم مجهز است. پس از قرارگیری کابینت در محل نهایی می‌توان از این پایه‌ها برای تنظیم وضعیت رک متناسب با سطح محل نصب استفاده کرد.

به‌خصوص در رک 42 یونیت با تجهیزات سنگین، تراز و استقرار صحیح رک باید پیش از نصب کامل تجهیزات انجام شود.

پنل جانبی مناسب 446403

مدل 446403 به‌صورت استاندارد بدون پنل جانبی عرضه می‌شود. لگراند برای تکمیل این رک، مجموعه دو عددی پنل جانبی همراه با Plinth با شماره فنی 446421 را به‌عنوان گزینه جانبی معرفی کرده است.

استانداردهای قابل استفاده در زیرساخت دیجیتال

لگراند این کابینت سرور را برای زیرساخت‌های دیجیتال معرفی کرده و اعلام می‌کند که می‌تواند در تأسیساتی منطبق با استانداردهای مرتبط زیر استفاده شود:

• EN 50173-1
• EN 50174-1 & 2
• C 90-480-1 & 2
• ISO/IEC 11801
• NF C 15-100
• IEC 60364-4-41

چه زمانی رک لگراند 446403 انتخاب مناسبی است؟

چه زمانی باید مدل دیگری را بررسی کنیم؟

اگر پروژه به عمق 1200 میلی‌متر نیاز ندارد، فضای اتاق محدود است یا حجم تجهیزات کمتر است، ممکن است یکی از ابعاد دیگر خانواده Nexpand انتخاب اقتصادی‌تر و متناسب‌تری باشد.

در همین خانواده، لگراند مدل‌های 42 یونیت با عرض و عمق متفاوت نیز ارائه می‌کند؛ بنابراین بهتر است انتخاب نهایی بر اساس ابعاد واقعی تجهیزات، حجم کابل‌کشی و ظرفیت توسعه انجام شود.

آیا رک لگراند 446403 برای پروژه شما مناسب است؟

Legrand Nexpand 446403 برای پروژه‌ای مناسب است که به یک رک سرور 42 یونیت با عمق زیاد، ظرفیت وزنی بالا و فضای مناسب برای کابل‌کشی نیاز دارد. عرض 800 میلی‌متر و عمق 1200 میلی‌متر این مدل باعث می‌شود نسبت به رک‌های کوچک‌تر، فضای بیشتری برای تجهیزات و مسیرهای کابل در اختیار طراح زیرساخت قرار گیرد.

با این حال، انتخاب این مدل صرفاً به دلیل ظرفیت 42U توصیه نمی‌شود. ابعاد تجهیزات، عمق سرورها، وزن مجموعه، تعداد PDUها، حجم کابل‌کشی و فضای فیزیکی اتاق سرور باید قبل از سفارش بررسی شوند.

عرض 800 میلی‌متر چه زمانی اهمیت پیدا می‌کند؟

استاندارد نصب تجهیزات در این رک 19 اینچ است، اما عرض خارجی کابینت 800 میلی‌متر در نظر گرفته شده است. فضای اضافه در طرفین تجهیزات می‌تواند برای طراحی مسیر کابل‌ها و دسترسی بهتر به بخش‌های جانبی رک مفید باشد.

در پروژه‌هایی با تعداد زیاد کابل مسی، فیبر نوری، کابل برق و اتصالات سرور، فضای جانبی بیشتر می‌تواند آرایش داخل رک را ساده‌تر کند.

عمق 1200 میلی‌متر برای چه تجهیزاتی مناسب است؟

عمق 1200 میلی‌متری 446403 یکی از دلایل اصلی انتخاب این Reference برای زیرساخت‌های سروری است. در انتخاب رک برای سرور نباید فقط عمق بدنه دستگاه را اندازه‌گیری کرد؛ ریل نصب، کانکتورهای برق، کابل‌های دیتا و فضای پشت دستگاه نیز باید در نظر گرفته شوند.

چه چیزهایی همراه رک 446403 هستند؟

یکی از نکات مهم هنگام استعلام رک‌های حرفه‌ای این است که خریدار دقیقاً بداند چه اجزایی همراه Reference اصلی ارائه می‌شوند و چه تجهیزاتی باید جداگانه تهیه شوند.

پنل جانبی پیشنهادی لگراند برای 446403

لگراند در صفحه رسمی 446403 مجموعه پنل جانبی اختیاری با شماره فنی 446421 را برای این کابینت معرفی کرده است.

بنابراین اگر هدف، ساخت یک کابینت مستقل با طرفین بسته باشد، بهتر است هنگام استعلام قیمت علاوه بر Reference اصلی 446403، نیاز پروژه به پنل‌های جانبی نیز مشخص شود.

آیا مدیریت کابل عمودی همراه 446403 است؟

خیر. طبق جدول Technical Characteristics لگراند، گزینه With vertical cable management برای این Reference برابر با No است.

این نکته به‌خصوص برای رک 800 میلی‌متری مهم است، زیرا فضای جانبی آن قابلیت خوبی برای طراحی مدیریت کابل ایجاد می‌کند، اما تجهیزات مدیریت کابل موردنیاز باید بر اساس معماری پروژه انتخاب شوند.

طراحی PDU در رک 446403

لگراند برای این مدل به دسترسی مناسب کابل‌کشی و امکان جانمایی PDU با دوشاخه تا 32 آمپر اشاره کرده است. در پروژه‌های سروری بهتر است موقعیت PDU قبل از نصب سرورها مشخص شود.

نوع PDU، تعداد خروجی‌ها، تعداد منبع تغذیه سرورها و مسیر کابل‌های برق تعیین می‌کنند که چه نوع آرایش توزیع برق برای رک مناسب‌تر است.

چیدمان پیشنهادی تجهیزات داخل رک 42U

چیدمان دقیق تجهیزات باید بر اساس طراحی پروژه انجام شود، اما در یک رک سرور معمولاً بهتر است تجهیزات سنگین‌تر در قسمت پایین‌تر و تجهیزات سبک‌تر شبکه در بخش‌های بالاتر قرار گیرند.

چک‌لیست قبل از خرید Legrand 446403

• ارتفاع:
  بررسی کنید ظرفیت 42U برای تجهیزات فعلی و توسعه آینده مناسب باشد.
• عمق تجهیزات:
  ابعاد سرور، ریل و فضای اتصالات پشت تجهیزات را اندازه‌گیری کنید.
• عرض محل نصب:
  فضای کافی برای کابینت 800 میلی‌متری و دسترسی سرویس در نظر بگیرید.
• وزن:
  مجموع وزن تجهیزات را با ظرفیت بار استاتیک رک تطبیق دهید.
• پنل جانبی:
  در صورت نیاز، Side Panel اختیاری را جداگانه در سفارش لحاظ کنید.
• مدیریت کابل:
  تجهیزات مدیریت کابل افقی و عمودی موردنیاز را از قبل مشخص کنید.
• PDU:
  تعداد و نوع تجهیزات توزیع برق را بر اساس مصرف‌کننده‌های داخل رک تعیین کنید.
• تهویه:
  مسیر جریان هوای تجهیزات و سیستم سرمایش اتاق سرور را بررسی کنید.
• فضای اتاق:
  علاوه بر ابعاد رک، فضای بازشدن درب جلو و عقب را نیز محاسبه کنید.

اشتباهات رایج هنگام انتخاب رک سرور

رک 446403 برای چه پروژه‌هایی پیشنهاد می‌شود؟

• اتاق‌های سرور سازمانی با چندین تجهیز Rackmount
• زیرساخت‌های دارای سرور و تجهیزات ذخیره‌سازی عمیق
• پروژه‌هایی با حجم بالای کابل‌کشی شبکه و برق
• شبکه‌هایی که به ظرفیت 42U و امکان توسعه آینده نیاز دارند
• پروژه‌هایی با تجهیزات سنگین و نیاز به ظرفیت بار استاتیک بالا
• زیرساخت‌های دیجیتال مبتنی بر تجهیزات استاندارد 19 اینچ

پرسش‌های متداول درباره رک لگراند 446403

خرید رک ایستاده لگراند Nexpand 446403

پیش از سفارش رک ایستاده لگراند 42 یونیت مدل 446403 بهتر است مشخصات سرورها، سوئیچ‌ها، تجهیزات ذخیره‌سازی، UPS، PDU و حجم کابل‌کشی پروژه مشخص شود تا مناسب‌بودن ابعاد 800×1200 میلی‌متر و ظرفیت 42U برای زیرساخت بررسی شود.

همچنین به دلیل عرضه این Reference بدون پنل جانبی، تجهیزات جانبی موردنیاز پروژه باید هنگام استعلام قیمت به‌صورت جداگانه مشخص شوند.
