PDU رک لگراند LCS³ 12 پریز C13 مدل 646815

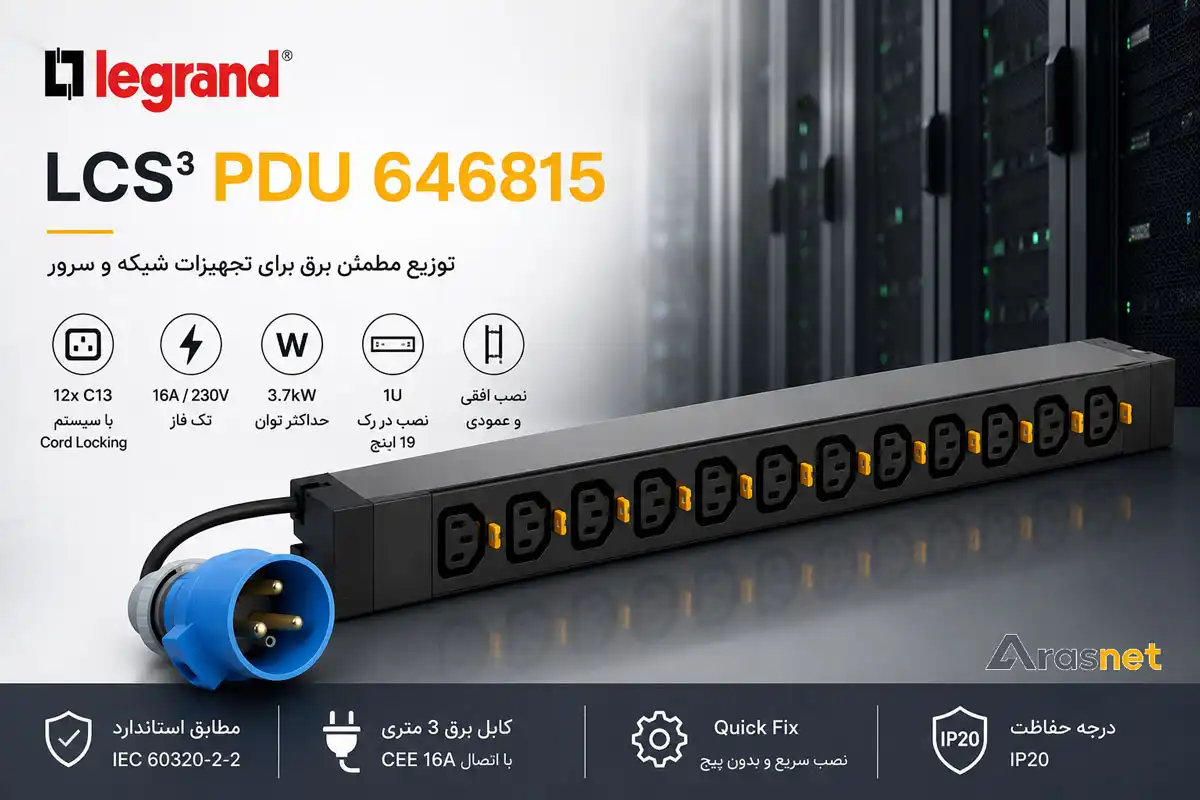

PDU رک لگراند LCS³ مدل 646815

PDU رک لگراند 646815 با 12 خروجی C13، ظرفیت 16 آمپر و توان حداکثر 3.7 کیلووات

PDU لگراند LCS³ مدل 646815 یک واحد توزیع برق 19 اینچ برای تأمین برق تجهیزات نصب‌شده داخل رک شبکه و سرور است. این مدل با 12 خروجی C13 طراحی شده و تنها یک یونیت از فضای رک را اشغال می‌کند.

PDU مدل 646815 به‌صورت تک‌فاز با ولتاژ ورودی 230 ولت و جریان نامی 16 آمپر کار می‌کند و حداکثر توان اعلام‌شده آن 3.7 کیلووات است. وجود کابل برق 3 متری نیز اتصال PDU به منبع تغذیه را در آرایش‌های مختلف رک ساده‌تر می‌کند.

12 خروجی C13 برای تجهیزات داخل رک

مدل 646815 دارای 12 پریز IEC C13 است. این نوع خروجی به‌طور گسترده برای تغذیه تجهیزات IT و شبکه استفاده می‌شود و امکان اتصال چندین دستگاه به یک PDU مرکزی را فراهم می‌کند.

تمام 12 خروجی این مدل به سیستم قفل کابل مجهز شده‌اند. این قابلیت برای محیط‌هایی که تعداد زیادی کابل برق در قسمت پشت رک وجود دارد اهمیت بیشتری پیدا می‌کند.

سیستم Cord Locking در پریزهای C13

یکی از ویژگی‌های مهم PDU لگراند 646815، Cord Locking System است. در این سیستم کابل متصل به خروجی به‌صورت مکانیکی در پریز نگه داشته می‌شود تا احتمال جداشدن ناخواسته اتصال کاهش پیدا کند.

جداشدن اتفاقی کابل برق ممکن است هنگام سرویس تجهیزات، جابه‌جایی کابل‌های مجاور یا ایجاد لرزش رخ دهد. سیستم قفل کابل لگراند برای کاهش چنین اتفاقی طراحی شده است.

ورودی 230 ولت، 16 آمپر و توان 3.7 کیلووات

PDU مدل 646815 یک محصول تک‌فاز است که برای ولتاژ تغذیه 230V و جریان 16A طراحی شده است. حداکثر توان اعلام‌شده برای این مدل 3.7kW است.

هنگام طراحی برق رک، مجموع مصرف تجهیزات متصل به PDU باید بررسی شود و صرفاً تعداد پریزهای آزاد نباید معیار اضافه‌کردن تجهیزات جدید باشد.

کابل برق 3 متری

این Reference با کابل اتصال برق 3 متری عرضه می‌شود. طول کابل می‌تواند در رک‌های ایستاده و محیط‌هایی که نقطه تغذیه در فاصله بیشتری از محل نصب PDU قرار دارد، انعطاف بیشتری برای کابل‌کشی ایجاد کند.

نوع اتصال الکتریکی در مشخصات رسمی محصول به‌صورت کابل همراه با Plug ثبت شده و نوع اتصال برق آن CEE 16A است.

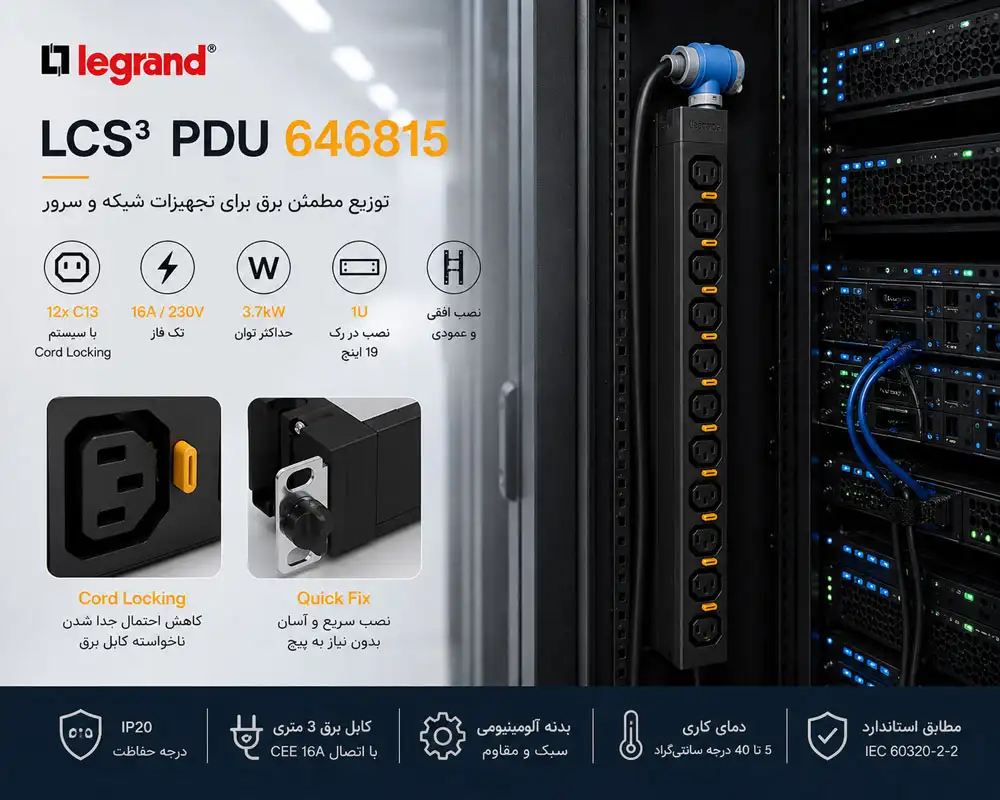

نصب افقی یا عمودی در رک

PDU رک لگراند 646815 با 12 خروجی C13، ظرفیت 16 آمپر و توان حداکثر 3.7 کیلووات

یکی دیگر از مزایای PDU لگراند 646815 امکان نصب افقی و عمودی است. در حالت افقی، محصول روی مراکز نصب استاندارد 19 اینچ قرار می‌گیرد و ارتفاع آن 1U است.

لگراند برای این محصول سیستم Quick Fix بدون پیچ را در نظر گرفته است. همچنین با برگرداندن براکت‌های نصب می‌توان PDU را به‌صورت عمودی نصب کرد.

زاویه 90 درجه خروجی‌های برق

خروجی‌های PDU مدل 646815 با زاویه 90 درجه قرار گرفته‌اند. این آرایش بخشی از طراحی فیزیکی محصول برای اتصال کابل‌های برق تجهیزات داخل رک است.

در زمان نصب PDU بهتر است جهت خروج کابل‌های برق، محل تجهیزات و مسیر مدیریت کابل بررسی شود تا کابل‌ها بدون فشار یا خم‌شدگی نامناسب به تجهیزات متصل شوند.

بدنه آلومینیومی PDU لگراند

طبق توضیحات رسمی لگراند، ساختار این PDU شامل بدنه آلومینیومی، ماژول‌های پریز، راهکار نصب و بخش اتصال برق است. رنگ محصول مشکی بوده و در مشخصات فنی آن کد RAL 9017 ثبت شده است.

مشخصات فنی PDU لگراند 646815

PDU لگراند 646815 چه قابلیت‌هایی ندارد؟

مدل 646815 یک PDU پایه برای توزیع برق است و نباید با PDUهای هوشمند یا Metered لگراند اشتباه گرفته شود. طبق مشخصات رسمی، این Reference فاقد نمایشگر، آمپرمتر، SNMP، اندازه‌گیری دما و قابلیت Connected Object است.

PDU لگراند 646815 چه نقشی در رک دارد؟

PDU لگراند 646815 برای توزیع برق میان چند تجهیز داخل رک طراحی شده است. این محصول برق ورودی را از یک نقطه دریافت می‌کند و از طریق 12 خروجی C13 در اختیار تجهیزات سازگار قرار می‌دهد.

در یک رک شبکه یا سرور، استفاده از PDU باعث می‌شود تجهیزات مختلف مانند سوئیچ، سرور و برخی تجهیزات رکمونت از یک نقطه توزیع برق مشخص تغذیه شوند و کابل‌های برق ساختار منظم‌تری داشته باشند.

آیا PDU 646815 محافظ اضافه ولتاژ دارد؟

طبق مشخصات رسمی لگراند، این مدل دارای Surge Protection نیست و مقدار Nominal Discharge Surge Current برای آن صفر اعلام شده است.

بنابراین اگر پروژه نیاز به حفاظت در برابر اضافه ولتاژ یا Surge داشته باشد، باید این موضوع در سطح طراحی برق رک و با تجهیزات حفاظتی مناسب جداگانه در نظر گرفته شود.

آیا 646815 فیوز یا کلید حفاظتی داخلی دارد؟

در مشخصات رسمی این مدل، تجهیزاتی مانند MCB، RCCB یا Fuse داخلی به‌عنوان جزء محصول ذکر نشده‌اند.

در نتیجه حفاظت بالادست باید در طراحی سیستم برق رک و تابلو برق پروژه بررسی شود و نباید فرض شود که خود PDU نقش کلید حفاظتی را ایفا می‌کند.

تفاوت PDU پایه با PDU هوشمند چیست؟

مدل 646815 یک Basic PDU است. این نوع PDU برای توزیع برق طراحی شده و قابلیت‌هایی مانند اندازه‌گیری جریان، نمایش مصرف، مانیتورینگ شبکه یا کنترل از راه دور ندارد.

چه زمانی یک Basic PDU مثل 646815 کافی است؟

اگر پروژه فقط به یک روش استاندارد و منظم برای توزیع برق تجهیزات رک نیاز دارد و نیازی به ثبت مصرف، هشدار، مانیتورینگ یا کنترل از راه دور وجود ندارد، یک PDU پایه می‌تواند انتخاب مناسبی باشد.

چگونه بار تجهیزات متصل به PDU را محاسبه کنیم؟

قبل از اتصال تجهیزات باید مجموع مصرف واقعی آن‌ها بررسی شود. وجود 12 خروجی به این معنی نیست که می‌توان همه خروجی‌ها را بدون توجه به ظرفیت کلی PDU تحت بار قرار داد.

محدوده اصلی این مدل برابر با 230 ولت، 16 آمپر و حداکثر توان 3.7 کیلووات است. مجموع بار تجهیزات متصل باید در محدوده طراحی‌شده سیستم باقی بماند.

12 خروجی C13 برای چه تجهیزاتی مناسب است؟

خروجی C13 یکی از رابط‌های متداول در تجهیزات IT است. سرورها، سوئیچ‌ها، تجهیزات ذخیره‌سازی و بسیاری از دستگاه‌های رکمونت می‌توانند بسته به نوع ورودی برق خود از کابل‌های سازگار با C13 استفاده کنند.

قبل از خرید باید نوع ورودی برق هر تجهیز بررسی شود؛ زیرا برخی تجهیزات پرمصرف ممکن است به خروجی‌هایی مانند C19 نیاز داشته باشند.

نصب افقی یا عمودی؛ کدام بهتر است؟

646815 قابلیت نصب در دو جهت را دارد و انتخاب میان نصب افقی یا عمودی باید بر اساس فضای رک و آرایش تجهیزات انجام شود.

مزیت Quick Fix در نصب PDU

سیستم Quick Fix برای ساده‌تر شدن فرآیند نصب روی ساختار 19 اینچ طراحی شده است و می‌تواند زمان موردنیاز برای نصب یا جابه‌جایی PDU را کاهش دهد.

با این حال، محل نصب باید به‌گونه‌ای انتخاب شود که کابل ورودی برق و کابل‌های خروجی بدون فشار یا کشیدگی قرار گیرند.

مدیریت کابل برق در کنار PDU

در رک‌هایی که 12 تجهیز به یک PDU متصل می‌شوند، تعداد کابل‌های برق می‌تواند قابل‌توجه باشد. بنابراین نصب PDU باید همراه با برنامه مشخص برای مدیریت کابل انجام شود.

Cord Locking چه زمانی اهمیت بیشتری دارد؟

در رک‌های پرتراکم، کابل‌های برق در نزدیکی یکدیگر قرار دارند و هنگام سرویس یک دستگاه ممکن است کابل‌های مجاور نیز جابه‌جا شوند. Cord Locking برای کاهش احتمال جداشدن ناخواسته کابل از PDU طراحی شده است.

این ویژگی به‌خصوص برای تجهیزاتی که قطع ناگهانی برق آن‌ها می‌تواند باعث اختلال سرویس شود، اهمیت بیشتری دارد.

کابل ورودی 3 متری چه مزیتی دارد؟

کابل 3 متری باعث می‌شود PDU در آرایش‌های مختلف رک آزادی بیشتری برای رسیدن به نقطه تغذیه داشته باشد. این ویژگی در رک‌های ایستاده بزرگ یا زمانی که منبع برق در فاصله بیشتری قرار گرفته است کاربردی‌تر می‌شود.

با این حال، کابل اضافی نباید به‌صورت نامنظم داخل رک جمع شود و بهتر است مسیر آن از ابتدا در طراحی کابل‌کشی برق مشخص شود.

آیا PDU 646815 برای رک سرور مناسب است؟

این مدل می‌تواند در رک سرور استفاده شود، مشروط بر اینکه نوع خروجی C13، ظرفیت 16 آمپر و توان 3.7 کیلووات با بار واقعی تجهیزات سازگار باشد.

در رک‌هایی با سرورهای متعدد یا تجهیزات دارای ورودی C19، ممکن است نیاز به مدل دیگری با ترکیب خروجی متفاوت یا ظرفیت بالاتر وجود داشته باشد.

چه زمانی مدل 646815 انتخاب مناسبی نیست؟

• اگر پروژه به خروجی C19 نیاز دارد.
• اگر ظرفیت موردنیاز از 16 آمپر یا 3.7 کیلووات بیشتر است.
• اگر اندازه‌گیری جریان یا مصرف برق موردنیاز است.
• اگر مانیتورینگ شبکه یا SNMP نیاز پروژه است.
• اگر حفاظت Surge باید داخل خود PDU وجود داشته باشد.
• اگر کنترل از راه دور خروجی‌ها موردنیاز است.

646815 در کنار رک لگراند Nexpand

مدل 646815 می‌تواند به‌عنوان بخشی از زیرساخت برق رک‌های 19 اینچ لگراند مورد بررسی قرار گیرد. برای مثال در رک‌های سری Nexpand، محل PDU باید با توجه به تعداد تجهیزات، مسیر برق و مدیریت کابل مشخص شود.

در رک‌های 42 یونیت پرتراکم، نصب عمودی PDU در صورت سازگاری طراحی می‌تواند کمک کند فضای یونیت برای سرور و تجهیزات اصلی حفظ شود.

راهنمای خرید PDU لگراند 646815

پیش از خرید PDU لگراند LCS³ مدل 646815 باید سه موضوع اصلی مشخص شود: نوع ورودی برق تجهیزات، مجموع مصرف الکتریکی رک و نیاز یا عدم نیاز به مانیتورینگ. این مدل برای رک‌هایی مناسب است که تجهیزات عمدتاً با خروجی C13 سازگار هستند و یک PDU پایه 16 آمپر برای توزیع برق نیاز دارند.

اگر بخشی از تجهیزات از C19 استفاده می‌کنند، مصرف کل رک بالاتر است یا قابلیت‌هایی مانند Metering، نمایش جریان و مانیتورینگ شبکه موردنیاز است، بهتر است Reference دیگری از خانواده PDU لگراند بررسی شود.

646815 برای چه پروژه‌هایی انتخاب مناسبی است؟

چه زمانی باید PDU دارای C19 انتخاب کنیم؟

تمام تجهیزات رک الزاماً از C13 استفاده نمی‌کنند. برخی سرورها، UPSها و تجهیزات پرمصرف‌تر ممکن است به ورودی‌های سازگار با C19 نیاز داشته باشند.

اگر حتی بخشی از تجهیزات پروژه به C19 نیاز دارند، باید پیش از خرید مشخص شود که آیا استفاده از یک PDU ترکیبی C13/C19 مناسب‌تر است یا خیر.

تفاوت 646815 با یک PDU ترکیبی C13 و C19

مزیت اصلی 646815 تعداد بالای خروجی C13 در یک بدنه 1U است. اگر تمام تجهیزات رک با C13 سازگار باشند، این ساختار می‌تواند ساده و کاربردی باشد.

در مقابل، مدل‌هایی که ترکیبی از C13 و C19 دارند انعطاف بیشتری برای تجهیزاتی با ورودی‌های مختلف فراهم می‌کنند، اما تعداد هر نوع خروجی کمتر خواهد بود.

Basic PDU یا Intelligent PDU؟

اگر فقط توزیع برق موردنیاز است، 646815 انتخاب ساده‌تری است. اما در اتاق‌های سرور بزرگ‌تر، ممکن است تیم فنی به اطلاعاتی مثل جریان مصرفی، هشدار بار، پایش از راه دور یا ارتباط شبکه نیاز داشته باشد.

اشتباهات رایج هنگام خرید PDU رک

• انتخاب فقط بر اساس تعداد پریز:
  ظرفیت الکتریکی PDU مهم‌تر از تعداد خروجی‌های آزاد است.
• نادیده گرفتن C19:
  برخی تجهیزات ممکن است با خروجی‌های C13 سازگار نباشند.
• فرض وجود محافظ Surge:
  646815 دارای Surge Protection داخلی نیست.
• فرض وجود فیوز یا MCB داخلی:
  حفاظت برق باید در سطح مناسب پروژه بررسی شود.
• نادیده گرفتن محل نصب:
  قبل از خرید باید نصب افقی یا عمودی و مسیر کابل ورودی مشخص شود.
• عدم محاسبه مصرف تجهیزات:
  12 خروجی به معنی امکان اتصال هر تعداد تجهیز بدون محاسبه بار نیست.
• بی‌توجهی به توسعه آینده:
  افزایش تعداد تجهیزات ممکن است ظرفیت PDU را زودتر از تعداد خروجی‌ها پر کند.

چک‌لیست نصب حرفه‌ای PDU 646815

1. محل نصب را قبل از اتصال برق مشخص کنید

   بررسی کنید نصب افقی یا عمودی بهترین دسترسی را به تجهیزات و کابل‌ها ایجاد می‌کند.

2. کابل ورودی را بدون کشش هدایت کنید

   کابل 3 متری باید از مسیری عبور کند که وزن یا فشار مستقیم روی اتصال ورودی ایجاد نشود.

3. مصرف تجهیزات را ثبت کنید

   توان و جریان تجهیزات متصل بهتر است در مستندات رک ثبت شود.

4. کابل‌های خروجی را لیبل‌گذاری کنید

   هر کابل برق باید تا حد امکان به تجهیز مقصد قابل ردیابی باشد.

5. از Cord Locking استفاده کنید

   مطمئن شوید کابل‌های سازگار به‌درستی در مکانیزم قفل خروجی قرار گرفته‌اند.

6. ظرفیت آینده را در نظر بگیرید

   قبل از اتصال تجهیز جدید فقط تعداد پریز آزاد را بررسی نکنید و بار کلی PDU را نیز کنترل کنید.
