زاویه متغیر 60 تا 120 درجه
محدوده تنظیم گسترده این قطعه امکان سازگاری بهتر با گوشههای خارجی با زاویههای متفاوت را فراهم میکند.
زاویه داخلی ترانکینگ لگراند DLP متغیر 80 تا 100 درجه کد 010602
950,000 تومان / عدد
پارتیشن جداکننده ترانکینگ لگراند DLP ارتفاع 50 میلیمتر کد 010582
300,000 تومان / متر
زاویه خارجی ترانکینگ لگراند DLP متغیر 60 تا 120 درجه کد 010622
1,000,000 تومان / عدد

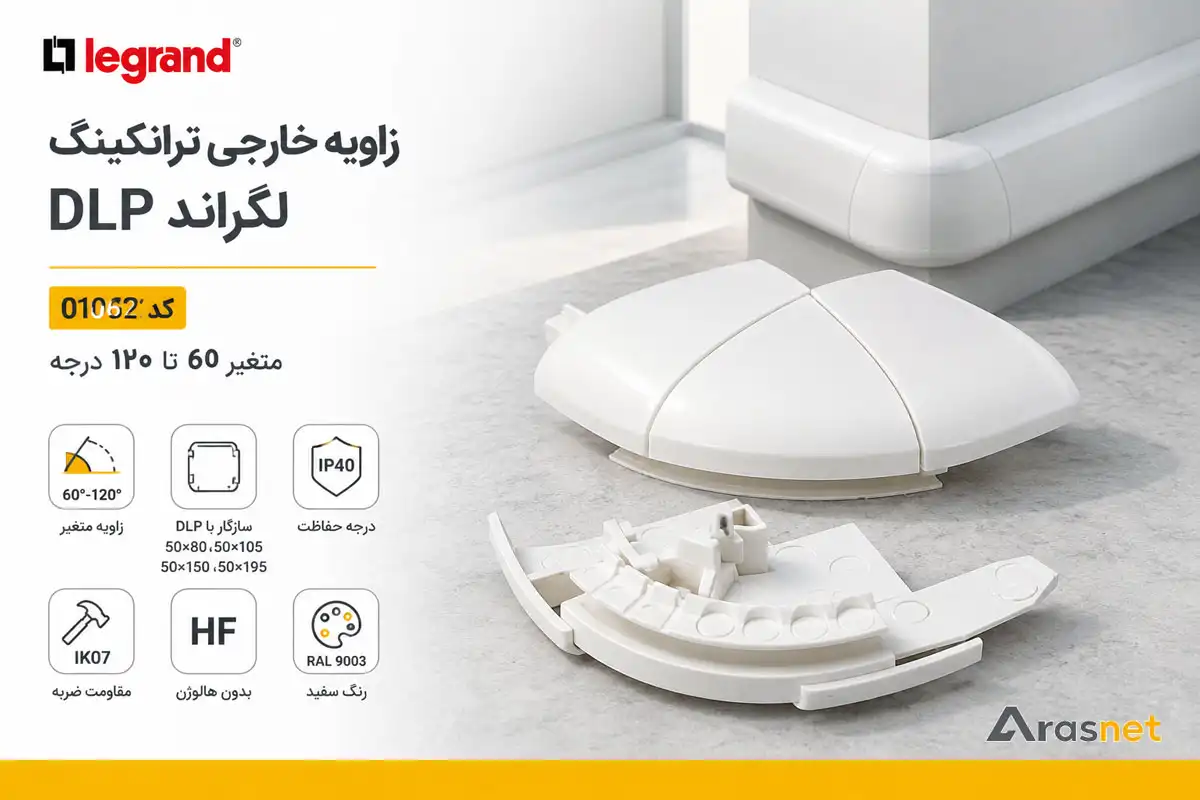

زاویه خارجی ترانکینگ لگراند DLP کد 010622 یکی از متعلقات سیستم DLP لگراند برای ادامه مسیر ترانکینگ در گوشههای خارجی است. این قطعه دارای زاویه متغیر 60 تا 120 درجه بوده و برای چند سایز از ترانکینگهای DLP از جمله 50×105 میلیمتر طراحی شده است.
- برند: Legrand
- خانواده: DLP
- نوع محصول: زاویه خارجی متغیر
- پارت نامبر: 010622
- EAN: 3245060106225
- محدوده زاویه: 60 تا 120 درجه
- رنگ: سفید RAL 9003
- درجه حفاظت: IP40
- مقاومت ضربه: IK07
- Halogen Free: بله
توضیحات
زاویه خارجی ترانکینگ لگراند DLP کد 010622؛ زاویه متغیر 60 تا 120 درجه
زاویه خارجی ترانکینگ لگراند DLP پارت نامبر 010622 با قابلیت تنظیم زاویه از 60 تا 120 درجه
زاویه خارجی ترانکینگ لگراند DLP کد 010622 یکی از متعلقات سیستم DLP لگراند است که برای ادامه مسیر ترانکینگ در گوشههای خارجی دیوار استفاده میشود. این قطعه دارای زاویه قابل تنظیم از 60 تا 120 درجه است و امکان اجرای منظم مسیر در گوشههایی را فراهم میکند که زاویه آنها الزاماً ثابت یا دقیقاً 90 درجه نیست.
این محصول برای چند سایز مختلف از ترانکینگهای DLP طراحی شده و سایز 50×105 میلیمتر نیز در میان ابعاد سازگار آن قرار دارد. به همین دلیل میتوان آن را در کنار ترانکینگهای 105×50 سازگار خانواده DLP برای تکمیل مسیرهای دارای گوشه خارجی بررسی کرد.
مشخصات کلیدی زاویه خارجی لگراند 010622
- برند: Legrand
- خانواده محصول: DLP
- نوع محصول: زاویه خارجی متغیر ترانکینگ
- پارت نامبر (Part Number): 010622
- EAN: 3245060106225
- محدوده زاویه: 60 تا 120 درجه
- سازگار با: ترانکینگهای DLP در سایزهای اعلامشده توسط لگراند از جمله 50×105 میلیمتر
- رنگ: سفید RAL 9003
- درجه حفاظت: IP40
- مقاومت در برابر ضربه: IK07
- Halogen Free: بله
زاویه خارجی ترانکینگ لگراند 010622 چه کاربردی دارد؟
زمانی که مسیر ترانکینگ به یک گوشه خارجی میرسد، برای ادامه صحیح مسیر به قطعهای نیاز است که اتصال میان دو بخش ترانکینگ را در این نقطه ایجاد کند. زاویه خارجی لگراند 010622 برای همین کاربرد طراحی شده و مسیر بدنه ترانکینگ را روی گوشه بیرونی دیوار ادامه میدهد.
استفاده از زاویه خارجی سازگار با سیستم DLP کمک میکند بدنه، درب و ساختار کلی مسیر در محل تغییر جهت بهصورت منظم ادامه پیدا کند و ظاهر اجرای ترانکینگ در گوشه خارجی حفظ شود.
سازگار با DLP
این محصول برای استفاده در خانواده ترانکینگ DLP و سایزهای مشخصشده توسط لگراند طراحی شده است.
نصب کلیپسی
ساختار قطعه برای نصب مستقیم روی بدنه ترانکینگ DLP و تکمیل مسیر در محل گوشه خارجی طراحی شده است.
قابل استفاده با پارتیشن
این زاویه میتواند در مسیرهای دارای پارتیشن یا بدون پارتیشن مورد استفاده قرار گیرد، مشروط بر انتخاب اجزای سازگار سیستم.
جدول مشخصات فنی زاویه خارجی ترانکینگ لگراند 010622
| سازنده | Legrand |
|---|---|
| خانواده | DLP |
| نوع محصول | Variable External Angle |
| پارت نامبر | 010622 |
| EAN | 3245060106225 |
| حداقل زاویه | 60 درجه |
| حداکثر زاویه | 120 درجه |
| سازگار با ترانکینگ 50×105 | بله |
| نصب با پارتیشن | امکانپذیر |
| نصب بدون پارتیشن | امکانپذیر |
| رنگ | سفید |
| کد رنگ | RAL 9003 |
| درجه حفاظت | IP40 |
| مقاومت ضربه | IK07 |
| Halogen Free | بله |
مزیت زاویه متغیر 60 تا 120 درجه چیست؟
گوشههای خارجی ساختمان همیشه زاویه دقیق 90 درجه ندارند. شرایط معماری، نوع سطح و نحوه اجرای دیوار میتواند باعث شود زاویه واقعی مسیر بازتر یا بستهتر باشد. قابلیت تنظیم 010622 از 60 تا 120 درجه، انعطاف بیشتری برای هماهنگی با چنین شرایطی ایجاد میکند.
دامنه تنظیم این محصول نسبت به زاویه داخلی 010602 گستردهتر است و برای گوشههای خارجی با اختلاف زاویه بیشتر مناسبتر است.
010622 فقط یک زاویه خارجی ثابت نیست
ویژگی مهم این محصول، قابلیت تنظیم در محدوده 60 تا 120 درجه است. هنگام خرید باید پارت نامبر 010622 را با مدلهای ثابت یا زاویههای خارجی دیگر لگراند اشتباه نگیرید.
تفاوت زاویه خارجی 010622 با زاویه داخلی 010602
زاویه خارجی و زاویه داخلی هر دو برای تغییر جهت مسیر ترانکینگ استفاده میشوند، اما محل استفاده آنها متفاوت است. زاویه داخلی 010602 برای کنج داخلی دو سطح طراحی شده، در حالی که 010622 برای عبور مسیر از گوشه خارجی دیوار کاربرد دارد.
علاوه بر محل نصب، محدوده تنظیم نیز متفاوت است. زاویه داخلی 010602 از 80 تا 100 درجه تنظیم میشود، در حالی که زاویه خارجی 010622 محدوده گستردهتر 60 تا 120 درجه را پوشش میدهد.
| مشخصه | 010602 | 010622 |
|---|---|---|
| نوع قطعه | زاویه داخلی | زاویه خارجی |
| محل استفاده | گوشه داخلی دیوار | گوشه خارجی دیوار |
| محدوده زاویه | 80 تا 100 درجه | 60 تا 120 درجه |
| خانواده | DLP | DLP |
سازگاری 010622 با ترانکینگ لگراند 105×50
سایز 50×105 میلیمتر یکی از ابعادی است که برای زاویه خارجی 010622 در نظر گرفته شده است. بنابراین این قطعه میتواند در پروژههایی که از ترانکینگ سازگار 105×50 خانواده DLP استفاده میکنند برای اجرای گوشه خارجی بررسی شود.
در ارسنت محصول ترانکینگ لگراند DLP سایز 105×50 با درب 65 میلیمتر کد 010424 نیز معرفی شده است. برای اجرای یک سیستم کامل، بهتر است بدنه و متعلقات بر اساس پارت نامبر و اطلاعات سازگاری فنی با یکدیگر انتخاب شوند.
متعلقات را بر اساس پارت نامبر انتخاب کنید
تشابه ظاهری یا یکسان بودن سایز بدنه بهتنهایی برای تأیید سازگاری کافی نیست. قبل از سفارش، پارت نامبر بدنه و قطعه جانبی را بررسی کنید و مطمئن شوید هر دو متعلق به سیستم سازگار DLP هستند.
نصب زاویه خارجی روی ترانکینگ دارای پارتیشن
زاویه خارجی 010622 میتواند در مسیرهای دارای پارتیشن یا بدون پارتیشن استفاده شود. این ویژگی در پروژههایی که فضای داخلی ترانکینگ برای مدیریت مسیرهای مختلف تقسیم شده اهمیت دارد.
در چنین پروژههایی، ساختار پارتیشن در محل تغییر جهت نیز باید بهصورت صحیح ادامه پیدا کند و رابطها یا اجزای سازگار سیستم مورد استفاده قرار گیرند.
حفظ پیوستگی درب ترانکینگ در گوشه خارجی
طراحی زاویه خارجی DLP برای این است که مسیر بدنه و درب ترانکینگ در محل گوشه خارجی بهصورت منظم ادامه پیدا کند. این موضوع ظاهر نهایی سیستم را یکپارچهتر میکند و اجرای مسیر را نسبت به استفاده از راهکارهای غیرسازگار حرفهایتر نگه میدارد.
زاویه خارجی بخشی از سیستم کامل DLP است
010622 را بهتر است بهعنوان یک قطعه مستقل و جدا از سیستم در نظر نگیریم. این محصول زمانی ارزش واقعی خود را نشان میدهد که همراه با بدنه، درب و سایر متعلقات سازگار DLP در یک مسیر کامل استفاده شود.
کاربرد زاویه خارجی 010622 در پروژههای ساختمانی
دفاتر اداری
برای ادامه مسیر ترانکینگ روی گوشههای خارجی دیوار در فضاهای کاری.
فضاهای تجاری
برای اجرای منظم مسیرهای کابل در فروشگاهها و واحدهای تجاری.
بازسازی ساختمان
برای ادامه مسیر روکار در پروژههایی که زیرساخت کابل روی سطح اجرا میشود.
پروژههای DLP
برای تکمیل گوشه خارجی در سیستمهایی که از بدنه و متعلقات خانواده DLP استفاده میکنند.
قیمت زاویه خارجی ترانکینگ لگراند 010622
قیمت زاویه خارجی ترانکینگ لگراند کد 010622 باید بر اساس پارت نامبر دقیق، شرایط موجودی و واحد فروش مقایسه شود. این محصول یک زاویه خارجی متغیر از خانواده DLP با محدوده تنظیم 60 تا 120 درجه است و نباید با زاویههای خارجی ثابت یا پارت نامبرهای مشابه لگراند اشتباه گرفته شود.
در پروژههای ترانکینگ، قیمت زاویه خارجی فقط بخشی از هزینه متعلقات مسیر است. زاویه داخلی، زاویه تخت، رابط، درپوش انتهایی، پارتیشن و سایر قطعات موردنیاز نیز باید بر اساس نقشه واقعی مسیر محاسبه شوند.
هنگام مقایسه قیمت 010622 چه مواردی را کنترل کنیم؟
- پارت نامبر: دقیقاً 010622 باشد.
- نوع قطعه: Variable External Angle باشد.
- محدوده تنظیم: 60 تا 120 درجه باشد.
- خانواده: DLP باشد.
- سایز ترانکینگ: با یکی از ابعاد سازگار محصول مطابقت داشته باشد.
- رنگ: سفید RAL 9003 باشد.
- واحد فروش: مشخص باشد قیمت مربوط به یک عدد یا بسته است.
- اصالت: پارت نامبر و مشخصات فنی کالا با محصول اصلی لگراند تطبیق داده شود.
چند عدد زاویه خارجی 010622 برای پروژه نیاز داریم؟
تعداد زاویههای خارجی موردنیاز مستقیماً به شکل مسیر ترانکینگ بستگی دارد. هر نقطهای که مسیر از یک گوشه بیرونی دیوار عبور کند باید از نظر نیاز به زاویه خارجی بررسی شود.
برای محاسبه دقیق، بهتر است مسیر ترانکینگ قبل از خرید روی نقشه مشخص شود و گوشههای داخلی، خارجی، تغییر جهتهای روی سطح و انشعابات هرکدام بهصورت جداگانه شمارش شوند.
نمونه محاسبه ساده
اگر مسیر یک پروژه از سه گوشه خارجی عبور کند و زاویه واقعی هر سه گوشه در محدوده 60 تا 120 درجه قرار داشته باشد، محاسبه اولیه میتواند شامل سه عدد زاویه خارجی 010622 باشد. شرایط نصب باید قبل از سفارش نهایی تأیید شود.
چرا دامنه 60 تا 120 درجه اهمیت دارد؟
محدوده تنظیم نسبتاً گسترده 010622 باعث میشود این قطعه فقط برای گوشههای دقیق 90 درجه محدود نباشد. در بسیاری از ساختمانها ممکن است زاویه واقعی گوشه خارجی به دلیل شرایط معماری یا اجرای دیوار کمی بازتر یا بستهتر باشد.
امکان تنظیم از 60 تا 120 درجه انعطاف مناسبی برای چنین شرایطی ایجاد میکند، اما اگر زاویه واقعی خارج از این محدوده باشد باید قطعه یا راهکار مناسب دیگری برای مسیر بررسی شود.
زاویه را با فشار از محدوده مجاز خارج نکنید
010622 برای محدوده 60 تا 120 درجه طراحی شده است. اعمال فشار مکانیکی برای دستیابی به زاویهای خارج از این محدوده میتواند باعث نصب نامناسب یا ایجاد تنش روی قطعه و بدنه ترانکینگ شود.
تفاوت زاویه خارجی 010622 و 010619 چیست؟
لگراند برای سیستم DLP چند پارت نامبر زاویه خارجی ارائه کرده است و یکی از مدلهای نزدیک به 010622، پارت نامبر 010619 است. هر دو مدل برای اجرای گوشه خارجی استفاده میشوند، اما دامنه سازگاری آنها با سایزهای ترانکینگ یکسان نیست.
010619 بهصورت اختصاصی برای ترانکینگ 50×105 میلیمتر معرفی شده است، در حالی که 010622 یک مدل چندسایزی است و برای چند ابعاد مختلف DLP از جمله 50×105 میلیمتر قابل استفاده است.
| مشخصه | 010622 | 010619 |
|---|---|---|
| نوع قطعه | زاویه خارجی متغیر | زاویه خارجی متغیر |
| محدوده زاویه | 60 تا 120 درجه | 60 تا 120 درجه |
| 50×105 | سازگار | سازگار |
| دامنه سایزهای سازگار | چندسایزی | اختصاصیتر برای 50×105 |
| روش انتخاب | بر اساس سیستم و پارت نامبر بدنه | بر اساس سیستم و پارت نامبر بدنه |
کدام پارت نامبر را انتخاب کنیم؟
انتخاب فقط بر اساس عبارت «زاویه خارجی 105×50» صحیح نیست. ابتدا پارت نامبر بدنه و خانواده دقیق DLP پروژه را مشخص کنید و سپس قطعهای را انتخاب نمایید که لگراند برای همان سیستم سازگار اعلام کرده است.
زاویه خارجی 010622 در کنار ترانکینگ 105×50 کد 010424
ترانکینگ لگراند DLP کد 010424 که قبلاً در ارسنت معرفی شده، دارای ابعاد 105×50 میلیمتر است. از آنجا که 50×105 یکی از سایزهای سازگار اعلامشده برای زاویه خارجی 010622 محسوب میشود، این قطعه میتواند هنگام طراحی گوشههای خارجی مسیر چنین پروژهای بررسی شود.
برای خرید پروژهای بهتر است بدنه 010424، زاویه داخلی 010602، زاویه خارجی 010622 و سایر متعلقات موردنیاز بهصورت یک لیست هماهنگ بررسی شوند تا از انتخاب قطعات ناسازگار جلوگیری شود.
زاویه داخلی 010602 یا زاویه خارجی 010622؟
این دو محصول جایگزین یکدیگر نیستند. 010602 برای گوشه داخلی و 010622 برای گوشه خارجی مسیر استفاده میشود. نوع قطعه باید بر اساس شکل واقعی تغییر جهت ترانکینگ انتخاب شود.
| ویژگی | 010602 | 010622 |
|---|---|---|
| نوع زاویه | داخلی | خارجی |
| محل نصب | کنج داخلی | گوشه خارجی |
| دامنه تنظیم | 80 تا 100 درجه | 60 تا 120 درجه |
| خانواده | DLP | DLP |
| 50×105 | سازگار | سازگار |
کاربرد زاویه خارجی در اجرای حرفهای ترانکینگ
در پروژههای روکار، گوشههای خارجی از نقاطی هستند که کیفیت اجرا بهوضوح دیده میشود. استفاده از قطعه مناسب میتواند اتصال میان دو بخش ترانکینگ را منظمتر کند و نیاز به برشها یا اتصالات دستساز را کاهش دهد.
این موضوع علاوه بر ظاهر مسیر، برای دسترسی آینده به کابلها نیز اهمیت دارد؛ زیرا سیستم با اجزایی اجرا میشود که برای باز و بسته شدن و ادامه مسیر طراحی شدهاند.
اجرای منظمتر
گوشه خارجی با قطعهای متناسب با ساختار سیستم DLP تکمیل میشود.
انعطاف زاویه
دامنه 60 تا 120 درجه امکان تطبیق با شرایط مختلف ساختمان را فراهم میکند.
حفظ ساختار سیستم
بدنه و متعلقات بهعنوان اجزای یک سیستم هماهنگ در کنار یکدیگر قرار میگیرند.
سرویس سادهتر
استفاده از قطعات استاندارد میتواند دسترسی و تغییرات آینده مسیر را قابل مدیریتتر کند.
آیا 010622 برای تمام ترانکینگهای لگراند مناسب است؟
خیر. 010622 متعلق به خانواده مشخصی از محصولات DLP است و سازگاری آن با سایزها و ساختارهای مشخص توسط سازنده تعریف شده است. لگراند خانوادههای دیگری از سیستمهای مدیریت کابل نیز دارد و نباید این قطعه را برای همه ترانکینگهای این برند قابل استفاده فرض کرد.
نام برند بهتنهایی معیار سازگاری نیست
هر دو محصول ممکن است برند Legrand داشته باشند اما متعلق به خانواده یا نسل متفاوتی از سیستم ترانکینگ باشند. پارت نامبر و اطلاعات سازگاری فنی معیار اصلی انتخاب هستند.
راهنمای خرید زاویه خارجی لگراند 010622
- پارت نامبر بدنه ترانکینگ پروژه را مشخص کنید.
- تأیید کنید سایز بدنه در میان ابعاد سازگار 010622 قرار دارد.
- گوشه خارجی را از زاویه داخلی و زاویه تخت تفکیک کنید.
- زاویه واقعی محل نصب را اندازهگیری یا بررسی کنید.
- مطمئن شوید زاویه موردنیاز در محدوده 60 تا 120 درجه است.
- در صورت استفاده از پارتیشن، اجزای داخلی سازگار را نیز محاسبه کنید.
- تعداد گوشههای خارجی مسیر را قبل از سفارش مشخص کنید.
- قیمت را فقط با پارت نامبر دقیق 010622 مقایسه کنید.
برآورد متعلقات یک مسیر DLP
برای یک پروژه کامل بهتر است متعلقات مسیر در قالب یک BOM یا لیست خرید تهیه شوند. این فهرست علاوه بر تعداد شاخههای ترانکینگ، میتواند شامل تعداد زاویههای داخلی و خارجی، زاویههای تخت، رابطها، درپوشهای انتهایی، پارتیشن و تجهیزات نصبشونده باشد.
سه پارت نامبر مهم در خوشه فعلی ارسنت
010424 برای بدنه ترانکینگ DLP سایز 105×50، 010602 برای زاویه داخلی متغیر و 010622 برای زاویه خارجی متغیر. با تکمیل سایر متعلقات، این مجموعه به یک خوشه خرید پروژهای کاملتر تبدیل میشود.
برای محاسبه زاویهها و متعلقات مسیر نیاز به راهنمایی دارید؟
پارت نامبر بدنه، متراژ مسیر و تعداد گوشههای داخلی و خارجی پروژه را در اختیار کارشناسان ارسنت قرار دهید تا متعلقات موردنیاز دقیقتر بررسی شوند.
نحوه نصب زاویه خارجی ترانکینگ لگراند 010622
زاویه خارجی لگراند 010622 برای نصب در محل عبور مسیر ترانکینگ از گوشه بیرونی دیوار طراحی شده است. پیش از نصب بهتر است مسیر دو شاخه ترانکینگ روی سطوح مجاور مشخص شود تا بدنهها در موقعیت مناسب قرار گیرند و قطعه زاویه خارجی بتواند اتصال منظم میان آنها را ایجاد کند.
قابلیت تنظیم زاویه از 60 تا 120 درجه این امکان را فراهم میکند که 010622 با گوشههای خارجی مختلف در محدوده مجاز سازگار شود. زاویه قطعه باید بدون اعمال فشار اضافی و متناسب با شرایط واقعی محل نصب تنظیم شود.
- مسیر ترانکینگ را روی دو سطح مجاور مشخص کنید.
- زاویه واقعی گوشه خارجی را بررسی کنید.
- بدنههای ترانکینگ را برای محل اتصال آماده کنید.
- در صورت استفاده از پارتیشن، ادامه مسیر داخلی را نیز پیش از نصب بررسی کنید.
- زاویه خارجی 010622 را روی بدنههای سازگار DLP نصب کنید.
- زاویه قطعه را در محدوده 60 تا 120 درجه با گوشه واقعی تنظیم کنید.
- اتصال بدنهها و پیوستگی مسیر را کنترل کنید.
- پس از عبور کابلها، محل قرارگیری آنها را در گوشه بررسی کنید.
- در پایان، درب ترانکینگ و اتصال آن در محل زاویه خارجی را کنترل کنید.
زاویه خارج از محدوده مجاز را با فشار ایجاد نکنید
010622 برای زاویههای 60 تا 120 درجه طراحی شده است. اگر گوشه واقعی پروژه خارج از این محدوده باشد، باید راهکار مناسب دیگری بررسی شود و نباید با فشار دادن قطعه یا بدنه، زاویه موردنظر ایجاد شود.
ادامه پارتیشن در محل زاویه خارجی
در مسیرهایی که داخل ترانکینگ با پارتیشن تقسیم شده است، نحوه ادامه تقسیمبندی در محل زاویه خارجی نیز اهمیت دارد. هدف این است که آرایش داخلی مسیر در گوشه تا حد امکان منظم و مطابق طراحی سیستم باقی بماند.
زاویه خارجی 010622 برای استفاده در سیستم دارای پارتیشن یا بدون پارتیشن در نظر گرفته شده است. در صورت استفاده از پارتیشن، رابطها و اجزای داخلی سازگار باید متناسب با بدنه و قطعه زاویه انتخاب شوند.
پارتیشن را بعد از اجرای مسیر فراموش نکنید
اگر پروژه از ابتدا به تفکیک مسیرهای داخلی نیاز دارد، بهتر است پارتیشن و رابطهای موردنیاز همزمان با بدنه و زوایا در لیست خرید قرار گیرند تا در زمان اجرا با کمبود قطعه مواجه نشوید.
تفاوت زاویه خارجی، داخلی و تخت در یک پروژه DLP
در یک مسیر واقعی ممکن است هر سه نوع تغییر جهت وجود داشته باشد. زاویه خارجی برای گوشه بیرونی دیوار، زاویه داخلی برای کنج داخلی و زاویه تخت برای تغییر جهت روی یک سطح استفاده میشود. بنابراین تعداد هرکدام باید جداگانه از روی نقشه مسیر محاسبه شود.
| نوع تغییر مسیر | قطعه موردنیاز | نمونه محصول |
|---|---|---|
| کنج داخلی دیوار | زاویه داخلی | Legrand 010602 |
| گوشه خارجی دیوار | زاویه خارجی | Legrand 010622 |
| تغییر جهت روی یک سطح | زاویه تخت | بر اساس پارت نامبر سازگار سیستم |
چگونه پارت نامبر 010622 را هنگام خرید کنترل کنیم؟
در خانواده DLP چندین قطعه با کاربرد مشابه و پارت نامبرهای متفاوت وجود دارد. به همین دلیل عبارت عمومی «زاویه خارجی ترانکینگ لگراند» برای سفارش دقیق کافی نیست و بهتر است پارت نامبر محصول در پیشفاکتور و لیست خرید ثبت شود.
برای 010622 باید نوع قطعه، محدوده زاویه، رنگ، سایزهای سازگار و مشخصات فنی با اطلاعات محصول تطبیق داده شوند.
- پارت نامبر: 010622
- نوع: زاویه خارجی متغیر DLP
- محدوده زاویه: 60 تا 120 درجه
- سازگاری: شامل سایز 50×105 میلیمتر
- رنگ: سفید RAL 9003
- IP: IP40
- IK: IK07
- Halogen Free: بله
چرا اصالت متعلقات ترانکینگ لگراند اهمیت دارد؟
در یک سیستم ماژولار، ابعاد و نحوه اتصال قطعات مختلف روی کیفیت اجرای نهایی اثر میگذارند. استفاده از قطعهای که از نظر پارت نامبر و ساختار با بدنه سازگار نیست میتواند باعث اتصال نامناسب یا ناهماهنگی در مسیر شود.
در خرید پروژهای بهتر است علاوه بر برند، پارت نامبر دقیق تمام بدنهها و متعلقات ثبت و بررسی شود. این روش امکان تطبیق اقلام تحویلی با لیست خرید را سادهتر میکند.
فقط ظاهر سفید و شکل زاویه را ملاک قرار ندهید
چند قطعه DLP ممکن است از نظر ظاهری بسیار شبیه باشند. پارت نامبر و اطلاعات سازگاری فنی معیار دقیقتری برای انتخاب هستند.
اشتباهات رایج هنگام خرید زاویه خارجی 010622
اشتباه با زاویه داخلی
010622 برای گوشه خارجی است و نباید بهجای زاویه داخلی 010602 خریداری شود.
انتخاب فقط بر اساس سایز
50×105 بودن بدنه بهتنهایی برای انتخاب قطعه کافی نیست و پارت نامبر سیستم باید بررسی شود.
نادیده گرفتن محدوده زاویه
اگر گوشه خارج از بازه 60 تا 120 درجه باشد، این محصول انتخاب مناسبی نخواهد بود.
فراموش کردن پارتیشن
در سیستمهای تقسیمشده، رابطها و ادامه پارتیشن در گوشه باید از ابتدا بررسی شوند.
مقایسه قیمت با مدل دیگر
قیمت 010622 را نباید بدون بررسی پارت نامبر با زاویه خارجی دیگری مانند 010619 مقایسه کرد.
محاسبه ناقص تعداد
تعداد زاویههای خارجی باید از روی کل مسیر پروژه و نه فقط یک بخش از نقشه محاسبه شود.
ارتباط 010622 با سایر محصولات خوشه DLP ارسنت
برای ساخت یک مسیر کامل، زاویه خارجی 010622 در کنار بدنه و سایر متعلقات DLP استفاده میشود. در خوشه فعلی محصولات ارسنت، ترانکینگ لگراند DLP سایز 105×50 کد 010424 بهعنوان بدنه اصلی و زاویه داخلی لگراند 010602 برای گوشههای داخلی معرفی شدهاند.
برای مشاهده سایر مدلها و متعلقات میتوانید وارد دسته ترانکینگ شوید. اگر نیاز دارید ابتدا تفاوت کلی ترانکینگ و داکت را بررسی کنید، صفحه ترانکینگ و داکت نیز در دسترس است.
پرسشهای متداول درباره زاویه خارجی لگراند 010622
+ زاویه خارجی لگراند 010622 چه کاربردی دارد؟
این محصول برای ادامه مسیر ترانکینگ DLP در گوشه خارجی دیوار استفاده میشود.
+ محدوده تنظیم زاویه 010622 چقدر است؟
زاویه این محصول از 60 تا 120 درجه قابل تنظیم است.
+ آیا 010622 برای ترانکینگ 105×50 مناسب است؟
بله. سایز 50×105 میلیمتر در میان ابعاد سازگار اعلامشده برای این محصول قرار دارد.
+ تفاوت 010622 و 010602 چیست؟
010622 زاویه خارجی با دامنه 60 تا 120 درجه است، در حالی که 010602 زاویه داخلی با دامنه 80 تا 100 درجه است.
+ آیا 010622 با پارتیشن قابل استفاده است؟
بله. این قطعه میتواند در سیستم دارای پارتیشن یا بدون پارتیشن استفاده شود و در مسیرهای تقسیمشده باید اجزای داخلی سازگار نیز انتخاب شوند.
+ آیا 010622 همان 010619 است؟
خیر. هر دو زاویه خارجی متغیر هستند، اما پارت نامبر و دامنه سازگاری آنها متفاوت است. 010622 یک مدل چندسایزی است و 010619 کاربرد اختصاصیتری برای 50×105 دارد.
+ چند عدد زاویه خارجی برای پروژه نیاز داریم؟
تعداد موردنیاز برابر با تعداد گوشههای خارجی مسیر است که شرایط آنها با محدوده کاری و سازگاری 010622 مطابقت داشته باشد.
+ چگونه 010622 را هنگام خرید تشخیص دهیم؟
پارت نامبر 010622، نوع زاویه خارجی، محدوده تنظیم 60 تا 120 درجه و سایر مشخصات فنی باید با اطلاعات محصول تطبیق داده شوند.
+ قیمت زاویه خارجی 010622 چگونه مقایسه شود؟
قیمت باید با محصول دارای همان پارت نامبر، واحد فروش و مشخصات یکسان مقایسه شود. اختلاف با مدلهای دیگر لزوماً به معنی تفاوت قیمت برای یک کالای مشابه نیست.
خرید زاویه خارجی ترانکینگ لگراند DLP کد 010622
Legrand 010622 برای اجرای گوشههای خارجی در مسیرهای سازگار DLP طراحی شده و محدوده تنظیم 60 تا 120 درجه امکان هماهنگی با شرایط مختلف معماری را فراهم میکند. پیش از سفارش، پارت نامبر بدنه اصلی، سایز ترانکینگ، تعداد گوشههای خارجی و سایر متعلقات موردنیاز را مشخص کنید.
برای سفارش پروژهای بهتر است بدنه، زوایای داخلی و خارجی، پارتیشن و سایر قطعات در قالب یک لیست کامل پارت نامبرها بررسی شوند تا احتمال کمبود یا ناسازگاری تجهیزات کاهش پیدا کند.
برای استعلام قیمت زاویه خارجی لگراند 010622 تماس بگیرید
برای بررسی موجودی، قیمت روز و انتخاب متعلقات سازگار با سیستم DLP، پارت نامبر بدنه و مشخصات مسیر پروژه را با کارشناسان ارسنت در میان بگذارید.
توضیحات تکمیلی
| برند | Legrand |
|---|---|
| رنگ | سفید |
| محل نصب | Indoor |
| واحد فروش | عدد |
| نوع بسته بندی | کارتن |
نظرات (1)
1 دیدگاه برای زاویه خارجی ترانکینگ لگراند DLP متغیر 60 تا 120 درجه کد 010622
درباره برند
لگراند یک شرکت تولید کننده ی جهانی در محصولات و سیستمهای تاسیسات الکتریکی و زیرساختهای دیجیتال ساختمان است. لگراند با حضور در نزدیک به 90 کشور و نیروی کار بیش از 37000 کارمند، یک پیشنهاد کامل برای بازارهای تجاری، صنعتی و مسکونی دارد که آن را به مرجعی در سراسر جهان در بیش از 180 کشور تبدیل کرده است. کنترل و نظارت بر تاسیسات، مدیریت کابل، توزیع برق، توزیع سیستم های "صدا-داده-تصویر" از حوزه های فعالیت این شرکت به شمار می رود.
لگراند راه حل های متعددی را برای مدیریت روشنایی، گرمایش، انرژی، شبکه ها و دسترسی در ساختمان ها ارائه می دهد. عرضه محصولات آن به ویژه گسترده است، با بیش از 215000 محصول در کاتالوگ های خود، که به 81 خانواده محصول تقسیم شده اند.
کابل شبکه لگراند Cat6 U/UTP تمام مس PVC کد 032755 حلقه 305 متری
رده کابل:CAT6
ساختار شیلد:U/UTP
محصولات مرتبط
ارس –
از جنس lszh مقاوم به ضربه
