پچ پنل شبکه لگراند Cat6 FTP 24 پورت مدل 033761

پچ پنل شبکه لگراند Cat6 FTP مدل 033761 از سری LCS3

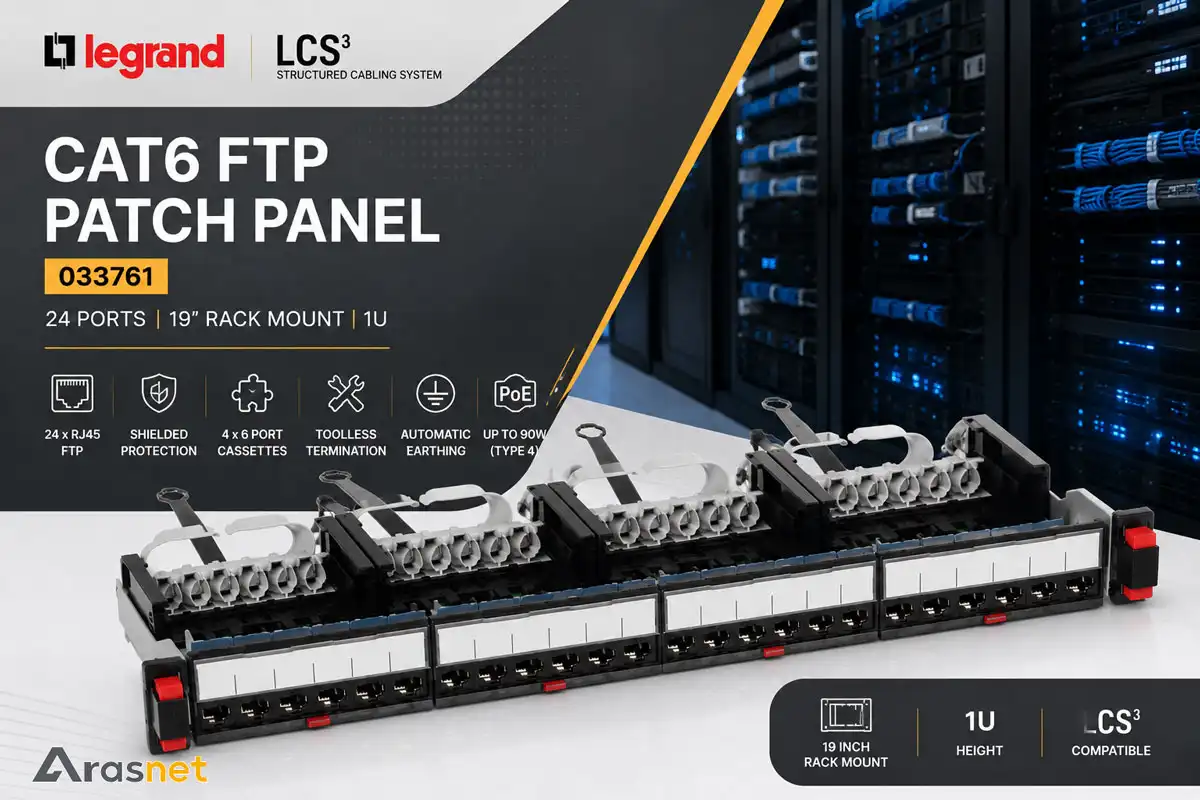

پچ پنل شبکه لگراند Cat6 FTP مدل 033761 از سری LCS3 با طراحی ماژولار، 24 پورت RJ45 شیلددار، نصب 1U در رک 19 اینچ و سیستم Soluclip

پچ پنل شبکه لگراند Cat6 FTP مدل 033761 یکی از محصولات حرفه‌ای خانواده Legrand LCS3 است که برای اجرای شبکه‌های ساخت‌یافته Cat6 شیلددار طراحی شده است. این پچ پنل دارای 24 پورت RJ45 FTP، طراحی رکمونت 19 اینچ با ارتفاع 1U و ساختار ماژولار چهار کَست 6 پورتی است و در پروژه‌هایی که حفظ کیفیت انتقال داده، کاهش نویز الکترومغناطیسی و مدیریت حرفه‌ای کابل‌ها اهمیت دارد، انتخابی مطمئن محسوب می‌شود.

سری LCS3 جدیدترین نسل سیستم کابل‌کشی ساخت‌یافته لگراند است که تمامی اجزای شبکه مسی شامل کابل، کیستون، پچ پنل، پچ‌کورد و تجهیزات جانبی را در قالب یک اکوسیستم هماهنگ ارائه می‌کند. استفاده از تجهیزات هم‌خانواده باعث افزایش سازگاری اجزا، ساده‌تر شدن فرآیند نصب و تسهیل عملیات نگهداری در طول عمر شبکه می‌شود.

پچ پنل FTP چه تفاوتی با مدل UTP دارد؟

تفاوت اصلی مدل 033761 با نسخه UTP در نوع کانکتورهای آن است. این محصول از کانکتورهای Cat6 FTP شیلددار استفاده می‌کند تا پیوستگی شیلد کابل تا محل خاتمه حفظ شود. این ویژگی در محیط‌هایی که تجهیزات الکتریکی، منابع تغذیه، کابل‌های قدرت یا تجهیزات صنعتی در نزدیکی مسیر شبکه قرار دارند، اهمیت بیشتری پیدا می‌کند.

البته استفاده از پچ پنل FTP زمانی بیشترین کارایی را خواهد داشت که سایر اجزای مسیر شامل کابل، کیستون و پچ‌کورد نیز متناسب با ساختار شیلددار انتخاب شوند. وجود تنها یک تجهیز FTP در مسیر، به‌تنهایی یک سیستم شیلددار کامل ایجاد نمی‌کند.

طراحی ماژولار چهار کَست 6 پورتی

پچ پنل لگراند 033761 دارای چهار کَست مستقل است که هر کدام شامل شش کانکتور RJ45 Cat6 FTP هستند. این طراحی ماژولار امکان دسترسی سریع به هر بخش از پچ پنل را فراهم می‌کند و هنگام توسعه شبکه یا انجام عملیات نگهداری، نیاز به باز کردن کل مجموعه را از بین می‌برد.

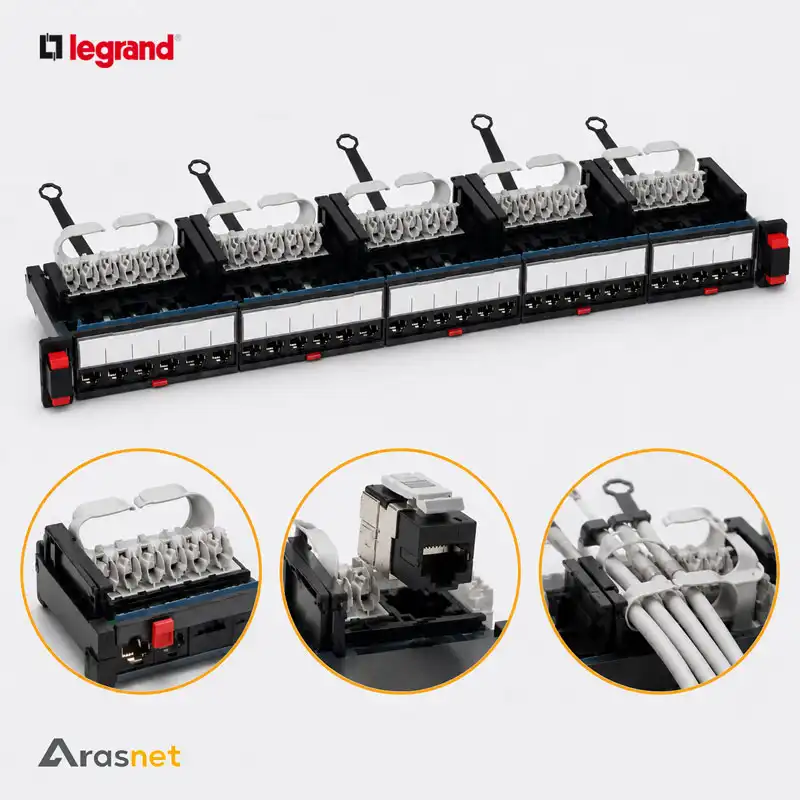

نمای نصب پچ پنل شبکه لگراند Cat6 FTP مدل 033761 از سری LCS3 در رک استاندارد 19 اینچ با اتصال 24 پچ‌کورد شبکه و مدیریت منظم کابل‌ها

هر کَست دارای برچسب رنگی اختصاصی است تا مدیر شبکه بتواند گروه‌های مختلف پورت‌ها را براساس طبقه، واحد، رک یا نوع سرویس دسته‌بندی و مستندسازی کند. این موضوع در پروژه‌های بزرگ باعث افزایش سرعت عیب‌یابی و کاهش خطاهای انسانی خواهد شد.

سیستم Soluclip؛ نصب سریع و بدون پیچ

یکی از ویژگی‌های مهم این محصول استفاده از سیستم اختصاصی Soluclip است. این مکانیزم امکان نصب سریع پچ پنل روی رک‌های سازگار را بدون نیاز به پیچ فراهم می‌کند و زمان نصب تجهیزات داخل رک را کاهش می‌دهد.

در صورتی که ضخامت ستون‌های رک خارج از محدوده طراحی Soluclip باشد، این مکانیزم قابل جداسازی بوده و امکان نصب پچ پنل با پیچ نیز وجود دارد. این انعطاف‌پذیری باعث می‌شود محصول با طیف وسیعی از رک‌های استاندارد سازگار باشد.

مشخصات فنی پچ پنل لگراند Cat6 FTP مدل 033761

حفظ پیوستگی شیلد در مسیر شبکه

یکی از مهم‌ترین دلایل انتخاب پچ پنل Legrand 033761، حفظ پیوستگی شیلد در محل خاتمه کابل است. در شبکه‌های شیلددار، تنها استفاده از کابل FTP کافی نیست؛ بلکه تمامی تجهیزات مسیر شامل کیستون، پچ پنل، پچ‌کورد و تجهیزات اتصال نیز باید با همین ساختار انتخاب شوند تا شیلد به‌صورت پیوسته از ابتدا تا انتهای لینک حفظ شود.

کانکتورهای Cat6 FTP به‌کاررفته در این پچ پنل، شیلد کابل را به بدنه فلزی کانکتور متصل می‌کنند و این بدنه نیز از طریق ساختار فلزی پچ پنل به سیستم ارت رک متصل می‌شود. نتیجه این طراحی، کاهش تأثیر نویزهای الکترومغناطیسی و ایجاد یک مسیر حفاظتی یکپارچه در شبکه است.

عملکرد بهتر در محیط‌های دارای نویز الکترومغناطیسی

در ساختمان‌های صنعتی، اتاق‌های برق، مراکز داده، بیمارستان‌ها و محیط‌هایی که کابل‌های قدرت یا تجهیزات الکتریکی در نزدیکی کابل‌های شبکه قرار دارند، احتمال ایجاد نویز الکترومغناطیسی بیشتر است. استفاده از تجهیزات FTP در چنین پروژه‌هایی می‌تواند به حفظ کیفیت انتقال داده کمک کند.

البته میزان کاهش نویز به نحوه طراحی شبکه، کیفیت اجرای کابل‌کشی، سیستم ارت و هماهنگی تمام تجهیزات مسیر وابسته است و تنها با تعویض یک تجهیز نمی‌توان انتظار عملکرد یک شبکه شیلددار کامل را داشت.

اتصال سریع بدون ابزار

مانند سایر تجهیزات خانواده LCS3، کانکتورهای این پچ پنل نیز از مکانیزم اتصال سریع بدون ابزار پانچ بهره می‌برند. نصاب می‌تواند هر کانکتور را از قسمت جلوی پنل خارج کرده، کابل را مطابق الگوی رنگی آماده کند و پس از قرارگیری صحیح هادی‌ها، مکانیزم اتصال را ببندد.

در صورت بروز خطا در سیم‌بندی، امکان بازکردن کانکتور و کابل‌زنی مجدد وجود دارد؛ بنابراین عملیات نصب، توسعه یا اصلاح شبکه با سرعت بیشتری انجام می‌شود.

پشتیبانی از هادی‌های AWG22 تا AWG26

کانکتورهای Cat6 FTP این محصول برای هادی‌های مفتولی یا افشان در محدوده AWG22 تا AWG26 طراحی شده‌اند. رعایت این محدوده باعث می‌شود اتصال IDC به‌درستی برقرار شده و کیفیت عملکرد لینک حفظ شود.

پشتیبانی از فناوری PoE تا 90 وات

پچ پنل لگراند 033761 برای استفاده در شبکه‌های مبتنی بر Power over Ethernet طراحی شده و از استانداردهای IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt Type 4 پشتیبانی می‌کند. این ویژگی امکان استفاده از تجهیزات پرمصرفی مانند دوربین‌های تحت شبکه، اکسس‌پوینت‌های نسل جدید، تلفن‌های IP و سایر تجهیزات سازگار را فراهم می‌کند.

چرا استفاده از تجهیزات هم‌خانواده LCS3 توصیه می‌شود؟

یکی از مزیت‌های مهم محصولات لگراند، طراحی آن‌ها به‌عنوان یک سیستم یکپارچه است. هنگامی که کابل شبکه، کیستون، پچ پنل و سایر تجهیزات همگی از خانواده LCS3 انتخاب شوند، هماهنگی مکانیکی و الکتریکی میان اجزا افزایش یافته و مدیریت، توسعه و نگهداری شبکه نیز ساده‌تر خواهد شد.

این موضوع به‌ویژه در پروژه‌های بزرگ و سازمانی اهمیت بیشتری دارد؛ زیرا مستندسازی، توسعه آینده و تعویض تجهیزات با سرعت و دقت بالاتری انجام می‌شود.

FTP یا UTP؛ کدام گزینه مناسب‌تر است؟

اگر پروژه در یک محیط اداری معمولی با کابل‌کشی بدون شیلد اجرا می‌شود، معمولاً استفاده از نسخه UTP انتخاب مناسبی خواهد بود. اما در محیط‌هایی که احتمال وجود نویز الکترومغناطیسی بیشتر است یا طراحی پروژه بر پایه کابل‌های شیلددار انجام شده، استفاده از مدل FTP مانند 033761 انتخاب منطقی‌تری است.

مهم‌ترین نکته این است که نوع پچ پنل باید با ساختار واقعی کابل‌کشی پروژه هماهنگ باشد؛ زیرا ترکیب تجهیزات UTP و FTP در یک مسیر، مزایای کامل سیستم شیلددار را ایجاد نخواهد کرد.

کاربردهای پچ پنل لگراند Cat6 FTP مدل 033761

پچ پنل لگراند 033761 برای خاتمه و مدیریت 24 لینک شبکه Cat6 شیلددار در رک‌ها و کابینت‌های استاندارد 19 اینچ طراحی شده است. ساختار 1U و معماری چهار کَست 6 پورتی آن، امکان استفاده منظم از فضای رک و دسترسی آسان‌تر به گروه‌های مختلف پورت‌ها را فراهم می‌کند.

چه زمانی مدل 033761 انتخاب مناسبی است؟

چه زمانی این مدل انتخاب مناسبی نیست؟

اگر کابل‌کشی پروژه از نوع U/UTP و بدون شیلد باشد، انتخاب مدل FTP معمولاً مزیت حفاظتی مشخصی ایجاد نمی‌کند. در چنین شرایطی، نسخه UTP از نظر هزینه و هماهنگی سیستم انتخاب منطقی‌تری خواهد بود.

همچنین استفاده از پچ پنل FTP در کنار کابل یا کیستون بدون شیلد، پیوستگی حفاظتی کامل ایجاد نمی‌کند. ساختار کابل، پچ پنل، کیستون، پچ‌کورد و مسیر اتصال زمین باید در قالب یک سیستم واحد بررسی شوند.

اتصال زمین خودکار پنل و کَست‌ها

در ساختار این خانواده، اتصال زمین کَست به پنل به‌صورت خودکار برقرار می‌شود. خود پنل نیز از طریق بخش تماس بدون رنگ به ستون‌های فلزی رک متصل می‌شود. اگر ستون‌های رک رنگ‌شده باشند یا اتصال اضافی لازم باشد، روی پنل محل اتصال سیم ارت با پیچ در نظر گرفته شده است.

این طراحی به حفظ مسیر حفاظتی از کانکتورهای FTP تا بدنه رک کمک می‌کند؛ بااین‌حال اتصال نهایی رک به سیستم هم‌بندی ساختمان باید مطابق طراحی الکتریکی پروژه انجام شود.

مدیریت کابل در پشت پچ پنل

راهنماهای کابل در پشت پچ پنل، کابل‌ها را هنگام نصب و نگهداری در موقعیت مناسب نگه می‌دارند. این ساختار از واردشدن وزن یا کشش مستقیم کابل‌ها به کانکتورها جلوگیری می‌کند و باعث می‌شود پشت رک نظم بیشتری داشته باشد.

کابل ابتدا در راهنمای کَست و سپس در راهنمای دسته‌کابل روی بدنه پنل مهار می‌شود. مطابق دیتاشیت، این طراحی نیاز به بست‌زدن مستقیم کابل در نزدیکی هر کانکتور را کاهش می‌دهد و عملیات سرویس را ساده‌تر می‌کند.

مدیریت پچ‌کوردها در جلوی رک

پس از اتصال پچ‌کوردها میان پچ پنل و سوئیچ، باید مسیر کابل‌ها به‌گونه‌ای مدیریت شود که برچسب پورت‌ها قابل مشاهده باقی بماند و وزن دسته پچ‌کوردها روی سوکت‌ها قرار نگیرد.

برای این خانواده، راهنمای پچ‌کورد قابل نصب روی Soluclip ارائه شده است. هر راهنما برای نگهداری حداکثر 12 پچ‌کورد Cat6 طراحی شده و امکان هدایت افقی و عمودی کابل‌ها را فراهم می‌کند.

تجهیزات جانبی قابل استفاده با پچ پنل LCS3

دیتاشیت لگراند برای این خانواده، کَست مسدودکننده، درپوش‌های قابل‌تفکیک پورت و راهنمای پچ‌کورد را به‌عنوان تجهیزات جانبی معرفی می‌کند.

راهنمای انتخاب تجهیزات سازگار

1. نوع کابل را بررسی کنید

   برای این پچ پنل از کابل Cat6 شیلددار سازگار مانند F/UTP استفاده کنید و قطر هادی و عایق را با محدوده کانکتورها تطبیق دهید.

2. کیستون شیلددار انتخاب کنید

   در انتهای کاربر نیز باید از کیستون Cat6 FTP یا مدل شیلددار سازگار استفاده شود تا مسیر حفاظتی قطع نشود.

3. پچ‌کورد متناسب انتخاب کنید

   پچ‌کورد میان پچ پنل و سوئیچ نیز باید از نظر Category و ساختار شیلد با سیستم هماهنگ باشد.

4. اتصال زمین رک را کنترل کنید

   پیش از بهره‌برداری، اتصال پنل، ستون رک و سیستم هم‌بندی ساختمان باید بررسی شود.

5. ظرفیت توسعه را در نظر بگیرید

   تعداد نودهای فعلی و ظرفیت رزرو آینده را برای تعیین تعداد پچ پنل‌های 24 پورتی محاسبه کنید.

6. تست نهایی انجام دهید

   پس از نصب، هر لینک از نظر ترتیب سیم‌بندی، پیوستگی، عملکرد Cat6 و در صورت نیاز پیوستگی شیلد آزمایش شود.

مقایسه پچ پنل 033761 با مدل UTP شماره 033760

برای مشاهده نسخه بدون شیلد این محصول، صفحه پچ پنل شبکه لگراند Cat6 UTP مدل 033760 را بررسی کنید.

لینک‌های داخلی مرتبط

برای انتخاب کابل متناسب با این پچ پنل، صفحه کابل شبکه لگراند را مشاهده کنید.

برای آشنایی با تفاوت ساختارهای U/UTP، F/UTP و S/FTP و انتخاب کابل مناسب، راهنمای کابل شبکه را مطالعه کنید.

برای مشاهده مدل‌های دیگر با ظرفیت، Category و ساختار حفاظتی متفاوت نیز به صفحه پچ پنل شبکه مراجعه کنید.

همچنین صفحه کیستون شبکه هم می تواند برای شما مفید باشد.
