پچ پنل شبکه لگراند Cat6 STP 24 پورت مدل 033762

پچ پنل شبکه لگراند Cat6 STP مدل 033762 از سری LCS3

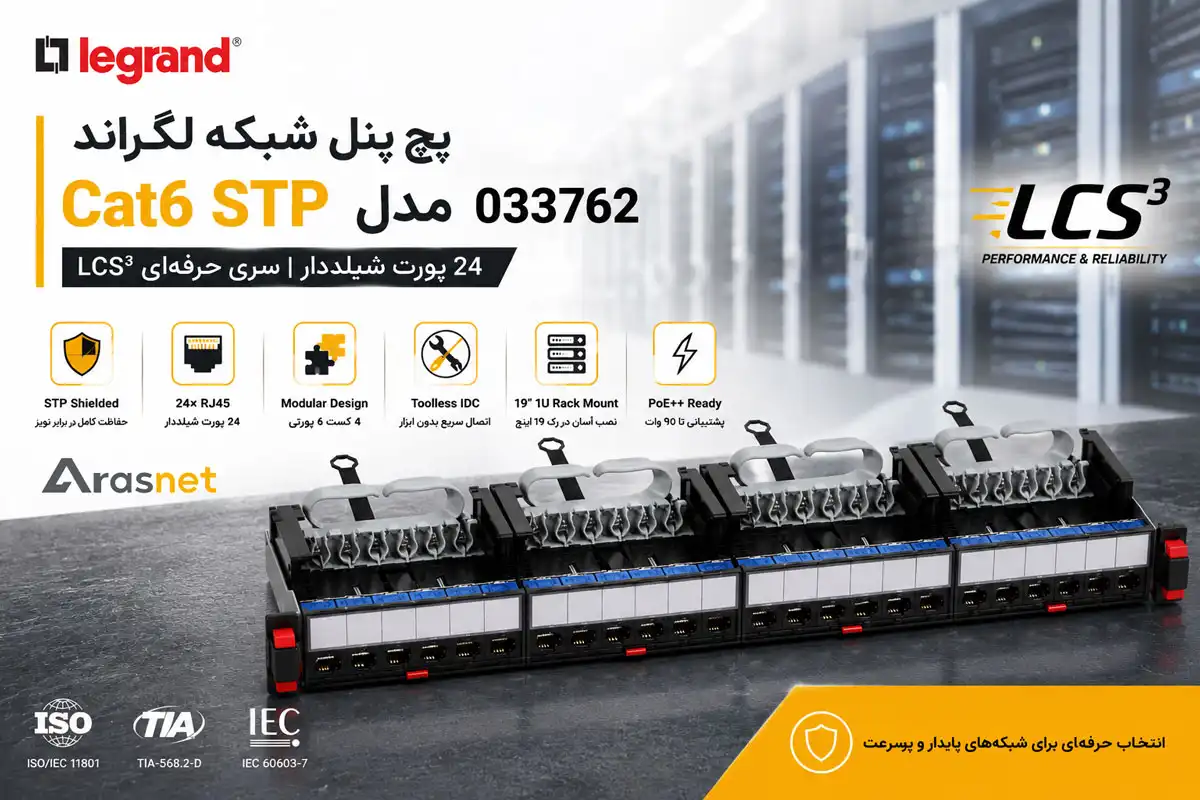

پچ پنل شبکه لگراند Cat6 STP مدل 033762 از سری LCS3 با 24 پورت RJ45، چهار کست 6 پورتی، نصب 1U در رک 19 اینچ، سیستم Soluclip و پشتیبانی از PoE تا 90 وات

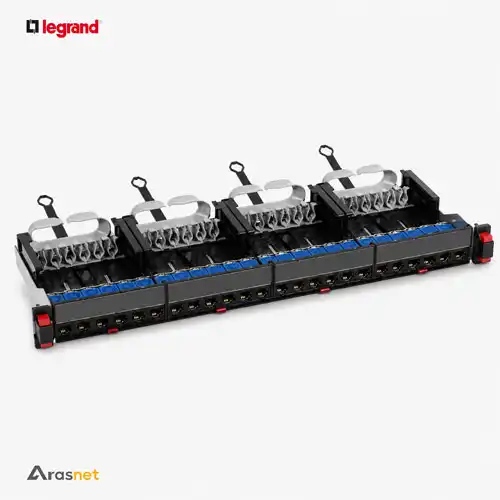

پچ پنل شبکه لگراند Cat6 STP مدل 033762 یک پچ پنل مجهز و حرفه‌ای از خانواده Legrand LCS3 است که برای خاتمه، سازمان‌دهی و مدیریت 24 لینک شبکه Cat6 شیلددار در رک‌های استاندارد 19 اینچ طراحی شده است. این محصول با ارتفاع 1U، چهار کَست مستقل 6 پورتی و کانکتورهای RJ45 STP، برای پروژه‌هایی مناسب است که کنترل تداخل الکترومغناطیسی و حفظ پیوستگی حفاظتی مسیر شبکه در آن‌ها اهمیت دارد.

مدل 033762 در کنار نسخه‌های UTP و FTP همین خانواده، کامل‌ترین گزینه شیلددار این سری محسوب می‌شود. با این حال، انتخاب آن باید بر اساس نوع کابل، معماری شیلد، شرایط نویز محیط، تجهیزات انتهایی و طراحی اتصال زمین پروژه انجام شود؛ زیرا استفاده از یک پچ پنل STP به‌تنهایی یک کانال شیلددار کامل ایجاد نمی‌کند.

چرا در برخی پروژه‌ها پچ پنل STP انتخاب می‌شود؟

در محیط‌هایی که کابل‌های شبکه در نزدیکی تابلو برق، کابل‌های قدرت، منابع تغذیه، UPS، درایوهای صنعتی یا تجهیزات تولیدکننده نویز عبور می‌کنند، احتمال تأثیر تداخل الکترومغناطیسی بیشتر است. در چنین شرایطی، استفاده از یک سیستم کابل‌کشی شیلددار و هماهنگ می‌تواند به پایداری انتقال داده کمک کند.

پچ پنل 033762 با کانکتورهای RJ45 STP برای خاتمه کابل‌های شیلددار سازگار طراحی شده است. بدنه و اجزای فلزی کانکتورها، در صورت اتصال صحیح به پنل، رک و سیستم هم‌بندی ساختمان، مسیر حفاظتی شبکه را تا محل رک ادامه می‌دهند.

ساختار 24 پورت در چهار کَست 6 پورتی

پچ پنل لگراند 033762 دارای 24 کانکتور RJ45 Cat6 STP است که در قالب چهار کَست مستقل، هرکدام شامل شش پورت، سازمان‌دهی شده‌اند. این معماری ماژولار باعث می‌شود تکنسین بتواند برای نصب، اصلاح یا نگهداری تنها به بخش موردنظر دسترسی داشته باشد و نیازی به بازکردن کامل پچ پنل نداشته باشد.

هر کَست از قسمت جلوی پنل و با فشردن مکانیزم آزادسازی قابل خارج‌شدن است. علاوه بر کَست کامل، هر کانکتور نیز به‌صورت مستقل قابل جداسازی است؛ قابلیتی که در رک‌های پرتراکم، زمان سرویس و عیب‌یابی را کاهش می‌دهد.

سیستم Soluclip برای نصب سریع روی رک

پچ پنل 033762 به نسل جدید سیستم
Soluclip
مجهز است. این مکانیزم امکان نصب پنل روی ستون‌های سازگار رک یا کابینت را بدون استفاده از پیچ‌های متداول فراهم می‌کند و سرعت تجهیز رک را افزایش می‌دهد.

Soluclip برای ستون‌هایی با ضخامت تقریبی 1.5 تا 2 میلی‌متر طراحی شده است. اگر ستون رک خارج از این محدوده باشد، مکانیزم Soluclip قابل جداسازی است و می‌توان پچ پنل را با پیچ نصب کرد.

اتصال زمین خودکار در ساختار پچ پنل

در این خانواده، اتصال زمین کَست به بدنه پچ پنل به‌صورت خودکار برقرار می‌شود. خود پنل نیز از طریق ناحیه فلزی بدون رنگ با ستون رک تماس پیدا می‌کند تا مسیر اتصال زمین ادامه یابد.

اگر ستون رک رنگ‌شده باشد یا پروژه به اتصال حفاظتی اضافی نیاز داشته باشد، روی بدنه پنل امکان اتصال سیم ارت از طریق ترمینال پیچی در نظر گرفته شده است. اجرای نهایی هم‌بندی باید مطابق طراحی الکتریکی پروژه و ضوابط ایمنی ساختمان انجام شود.

مشخصات فنی پچ پنل لگراند Cat6 STP مدل 033762

مدیریت کابل در پشت پچ پنل STP

پشت پچ پنل به راهنماهای مخصوص نگهداری کابل مجهز است. این راهنماها کابل‌ها را در زمان نصب و سرویس در موقعیت مناسب نگه می‌دارند و مانع انتقال مستقیم وزن یا کشش کابل به محل اتصال کانکتورها می‌شوند.

در سیستم‌های شیلددار، مدیریت صحیح کابل علاوه بر نظم رک، به حفظ شعاع خمش، جلوگیری از فشار روی روکش و محافظت از ساختار داخلی کابل کمک می‌کند. کابل‌های شیلددار معمولاً نسبت به نمونه‌های UTP قطر و سختی بیشتری دارند؛ بنابراین فضای پشت رک و مسیر ورود کابل باید پیش از نصب بررسی شود.

کاربردهای پچ پنل لگراند Cat6 STP مدل 033762

پچ پنل لگراند Cat6 STP مدل 033762 برای شبکه‌هایی طراحی شده است که علاوه بر سرعت انتقال اطلاعات، پایداری ارتباط در محیط‌های دارای نویز الکترومغناطیسی نیز اهمیت بالایی دارد. این محصول در مراکز داده، اتاق‌های سرور، مراکز درمانی، صنایع، پروژه‌های بانکی، ساختمان‌های هوشمند و زیرساخت‌های سازمانی که از کابل‌کشی شیلددار استفاده می‌کنند، کاربرد گسترده‌ای دارد.

به دلیل استفاده از کانکتورهای STP، اتصال خودکار زمین، طراحی ماژولار و سازگاری کامل با تجهیزات LCS3، این پچ پنل انتخاب مناسبی برای پروژه‌هایی است که قابلیت توسعه، نگهداری و دسترسی سریع به تجهیزات شبکه در آن‌ها اهمیت دارد.

چه زمانی مدل 033762 بهترین انتخاب است؟

چه زمانی مدل 033762 انتخاب مناسبی نیست؟

اگر پروژه با کابل‌های UTP اجرا شده است یا محیط نصب فاقد منابع نویز قابل توجه است، استفاده از مدل STP لزوماً مزیت فنی ایجاد نمی‌کند. در چنین شرایطی انتخاب نسخه UTP یا FTP می‌تواند اقتصادی‌تر و متناسب‌تر باشد.

مقایسه مدل‌های 033760، 033761 و 033762

نکات مهم هنگام نصب

• تمام کابل‌ها قبل از نصب شماره‌گذاری شوند.
• از خم شدن بیش از حد کابل‌های شیلددار جلوگیری کنید.
• پیوستگی شیلد در تمام مسیر حفظ شود.
• از اتصال صحیح رک به سیستم ارت اطمینان حاصل کنید.
• پچ‌کوردهای شیلددار متناسب با Category استفاده شوند.
• پس از نصب، تست Permanent Link یا Channel انجام شود.
