پچ پنل شبکه لگراند Cat6 UTP مدل 033760 سری LCS3
24,000,000 تومان / عدد
- پچ پنل شبکه لگراند Cat6 UTP مدل 033760 با 24 پورت RJ45
- مناسب نصب در رک استاندارد 19 اینچ با ارتفاع 1U
- دارای 4 کَست 6 پورتی LCS3 با قابلیت جداسازی مستقل
- کانکتورهای Cat6 UTP با اتصال سریع بدون نیاز به ابزار (Toolless)
- پشتیبانی از سیمبندی T568A و T568B
- دارای سیستم نصب Soluclip بدون نیاز به پیچ روی رک
- قابلیت جداسازی هر کانکتور بهصورت مستقل برای سرویس و نگهداری
- مجهز به نگهدارنده کابل در پشت پچ پنل برای مدیریت بهتر کابلها
- پشتیبانی از فناوری PoE تا 90 وات (IEEE 802.3bt Type 4)
- مطابق استانداردهای ISO/IEC 11801، ANSI/TIA-568.2-D و EN 50173
- مناسب برای شبکههای Gigabit Ethernet و زیرساختهای ساختیافته Cat6
- انتخابی ایدهآل برای مراکز داده، رکهای شبکه و پروژههای سازمانی
توضیحات
پچ پنل شبکه لگراند Cat6 UTP مدل 033760 از سری LCS3
پچ پنل شبکه لگراند Cat6 UTP مدل 033760 از سری LCS3 با 24 پورت RJ45، ارتفاع 1U، طراحی ماژولار، نصب سریع Soluclip و پشتیبانی از PoE تا 90 وات
پچ پنل شبکه لگراند Cat6 UTP مدل 033760 یک پچ پنل حرفهای 24 پورتی از خانواده Legrand LCS3 است که برای سازماندهی، خاتمه و مدیریت کابلهای شبکه در رکها و کابینتهای استاندارد 19 اینچ طراحی شده است. این محصول با ارتفاع 1U، تعداد 24 پورت RJ45 و معماری ماژولار چهار کَست 6 پورتی، برای اجرای زیرساختهای ساختیافته Cat6 در شبکههای اداری، سازمانی، تجاری و مراکز داده کاربرد دارد.
خانواده LCS3 لگراند بر نصب سریعتر، دسترسی آسانتر هنگام نگهداری و هماهنگی اجزای مسیر شبکه تمرکز دارد. در مدل 033760، هر یک از چهار کَست شامل شش کانکتور RJ45 Cat6 UTP است و کَستها از قسمت جلوی پچ پنل قابل دسترسی و جداسازی هستند. این ساختار باعث میشود سرویس یا اصلاح یک بخش از پچ پنل، بدون بازکردن کامل مجموعه انجام شود.
سری LCS3 لگراند چه مزیتی دارد؟
LCS3 خانواده تجهیزات کابلکشی ساختیافته لگراند است که اجزایی مانند پچ پنل، کانکتور، کابل و تجهیزات مدیریت مسیر را در یک اکوسیستم هماهنگ ارائه میکند. استفاده از تجهیزات همخانواده میتواند انتخاب اجزا، نصب، مستندسازی و نگهداری شبکه را سادهتر کند.
طراحی 24 پورت در قالب چهار کَست 6 پورتی
پچ پنل 033760 دارای 24 پورت شبکه است که در چهار کَست مجزا، هرکدام شامل شش کانکتور RJ45 Cat6 UTP، سازماندهی شدهاند. این تقسیمبندی علاوه بر نظم ظاهری، امکان مدیریت مرحلهای پورتها را فراهم میکند.
برای هر کَست، برچسب رنگی مجزا در نظر گرفته شده است. رنگهای آبی، سفید، زرد و نارنجی به مدیر شبکه کمک میکنند گروههای مختلف پورتها، طبقات، واحدها یا کاربردهای شبکه را سریعتر شناسایی کند.
چهار کَست 6 پورتی
تقسیم پورتها به چهار بخش مستقل برای دسترسی و نگهداری سادهتر.
ارتفاع 1U
اشغال فقط یک یونیت از فضای رک و حفظ ظرفیت رک برای سایر تجهیزات.
سری LCS3
هماهنگ با معماری تجهیزات کابلکشی ساختیافته لگراند.
سیستم Soluclip؛ نصب پچ پنل بدون پیچ
یکی از ویژگیهای متمایز پچ پنل لگراند 033760، استفاده از نسل جدید سیستم Soluclip است. این مکانیزم امکان نصب خودکار پچ پنل روی ستونهای رک یا کابینت را بدون استفاده از پیچهای متداول فراهم میکند.
سیستم Soluclip برای ستونهایی با ضخامت تقریبی 1.5 تا 2 میلیمتر طراحی شده است. در شرایطی که ساختار رک با این محدوده سازگار نباشد، امکان بازکردن مکانیزم Soluclip و استفاده از پیچ برای نصب وجود دارد.
کاهش زمان نصب
اتصال مستقیم پچ پنل به ستونهای سازگار رک بدون نیاز به آمادهسازی پیچ و مهره.
دسترسی سریع
امکان خارجکردن کَستها از قسمت جلوی پچ پنل برای سرویس و بررسی اتصالات.
نصب انعطافپذیر
قابلیت جایگزینی Soluclip با پیچ در رکهایی که ضخامت ستون آنها خارج از محدوده سازگار است.
اتصال منظم به رک
طراحی یکپارچه برای تثبیت پچ پنل و کاهش قطعات اضافی هنگام نصب.
مشخصات فنی پچ پنل لگراند 033760
| برند | Legrand |
|---|---|
| شماره فنی | 033760 |
| سری محصول | LCS3 |
| نوع محصول | پچ پنل شبکه مجهز به کانکتور |
| رده شبکه | Category 6 |
| ساختار حفاظتی | UTP |
| تعداد پورت | 24 پورت RJ45 |
| ساختار داخلی | 4 کَست 6 پورتی |
| ابعاد نصب | 19 اینچ |
| ارتفاع رک | 1U |
| روش نصب روی رک | Soluclip بدون پیچ یا نصب با پیچ در شرایط خاص |
| روش اتصال کابل | اتصال سریع بدون ابزار |
| استاندارد سیمبندی | T568A و T568B |
| مدیریت کابل پشتی | دارای راهنما و نگهدارنده کابل |
| وزن تقریبی | 1786 گرم |
| جنس بدنه اصلی | ورق فولاد گالوانیزه DC01 |
| پشتیبانی از PoE | تا 90 وات، Type 4 |
| استانداردهای اصلی | ISO/IEC 11801، ANSI/TIA-568.2-D و EN 50173 |
مدیریت کابل در پشت پچ پنل
در پشت پچ پنل، راهنماهای مخصوصی برای نگهداری کابلها در نظر گرفته شدهاند. این راهنماها هنگام نصب و نگهداری از جابهجایی آزاد کابلها جلوگیری میکنند و باعث میشوند فشار یا کشش اضافی مستقیماً به محل اتصال کانکتورها وارد نشود.

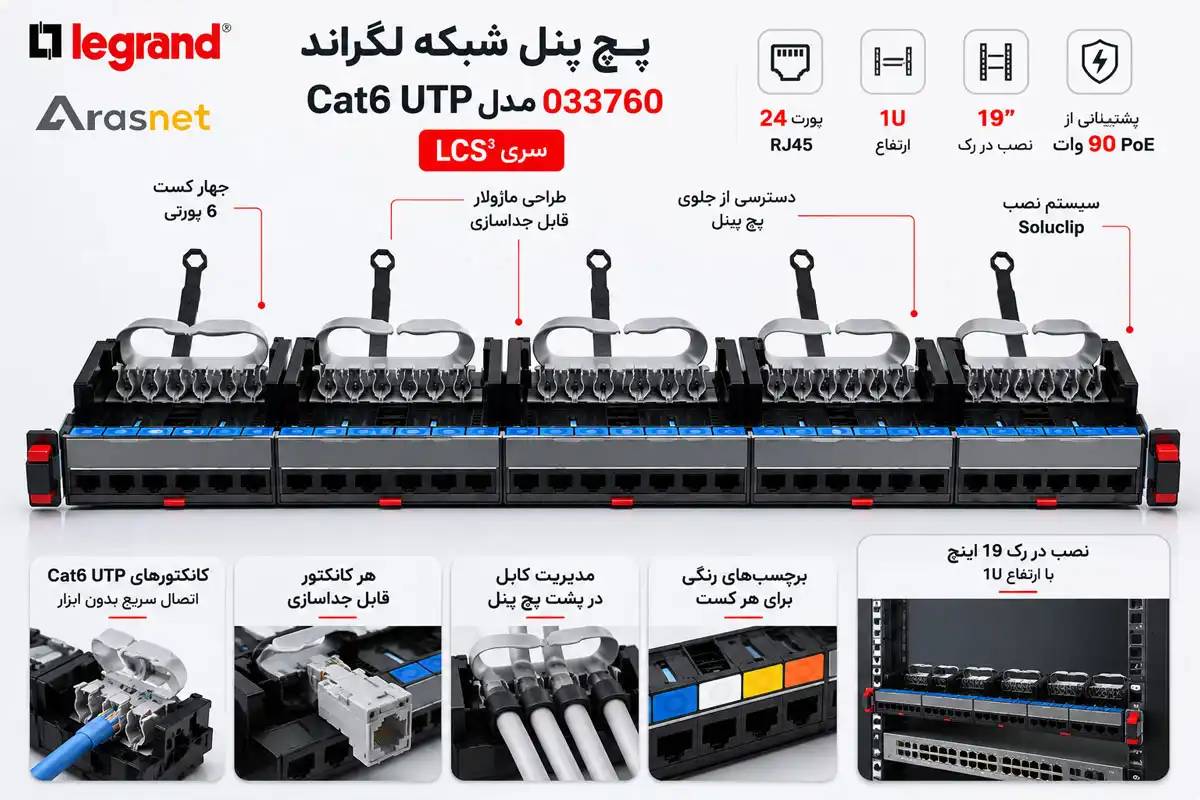

اینفوگرافیک معرفی پچ پنل شبکه لگراند Cat6 UTP مدل 033760 از سری LCS3 با نمایش طراحی ماژولار، چهار کست 6 پورتی، نصب سریع Soluclip، مدیریت کابل و سازگاری با رک 19 اینچ
کابل در داخل راهنمای کَست و سپس در راهنمای دستهکابل روی بدنه پچ پنل مهار میشود؛ بنابراین برای تثبیت هر کابل الزاماً به بست مجزا در محل کانکتور نیاز نیست. این طراحی به مرتبماندن پشت رک و دسترسی آسانتر هنگام تعمیر یا تغییر مسیر کابل کمک میکند.
مدیریت کابل فقط برای زیبایی نیست
خم تند، کشش دائمی یا رهاشدن وزن کابل روی کانکتورها میتواند اتصال را تحت فشار قرار دهد. استفاده صحیح از راهنماهای پشتی پچ پنل، به حفظ آرایش کابل و کاهش فشار مکانیکی روی محل خاتمه کمک میکند.
دسترسی و نگهداری از قسمت جلوی رک
کَستهای ششپورتی با فشردن مکانیزم قرارگرفته در نمای جلویی آزاد میشوند. علاوه بر خارجکردن یک کَست کامل، امکان جداسازی هر کانکتور بهصورت مستقل نیز وجود دارد.
این قابلیت در رکهای پرتراکم اهمیت زیادی دارد؛ زیرا تکنسین برای بررسی یک اتصال مشخص، مجبور نیست همه کابلها یا کل پچ پنل را باز کند. دسترسی مستقل به هر کَست و کانکتور میتواند زمان عیبیابی و نگهداری شبکه را کاهش دهد.
کاربردهای پچ پنل لگراند Cat6 UTP مدل 033760
پچ پنل لگراند مدل 033760 برای خاتمه و مدیریت 24 لینک شبکه Cat6 UTP در رکها و کابینتهای استاندارد 19 اینچ طراحی شده است. ساختار 1U آن امکان استفاده بهینه از فضای رک را فراهم میکند و معماری چهار کَست 6 پورتی، دسترسی به گروههای مختلف پورتها را در زمان نصب، توسعه یا عیبیابی سادهتر میسازد.
شبکههای اداری و سازمانی
مناسب مدیریت کابلهای افقی کاربران، تلفنهای تحت شبکه، چاپگرها و تجهیزات متصل به شبکه در ساختمانهای اداری.
اتاق سرور و رک شبکه
قابل استفاده برای خاتمه منظم کابلهای Cat6 UTP و اتصال آنها به سوئیچ از طریق پچکوردهای شبکه.
مراکز آموزشی و تجاری
مناسب پروژههایی با تعداد زیاد نود شبکه که به برچسبگذاری، دستهبندی و نگهداری ساده پورتها نیاز دارند.
تجهیزات مبتنی بر PoE
قابل استفاده در مسیر اتصال تلفنهای IP، دوربینهای شبکه، اکسسپوینتها و سایر تجهیزات سازگار با PoE، مشروط به هماهنگی تمام اجزای کانال.
چه زمانی پچ پنل 033760 انتخاب مناسبی است؟
این مدل را انتخاب کنید اگر:
- کابلکشی پروژه از نوع Cat6 UTP یا U/UTP است.
- برای خاتمه 24 لینک شبکه به یک پچ پنل رکمونت نیاز دارید.
- رک یا کابینت پروژه از استاندارد نصب 19 اینچ پشتیبانی میکند.
- اشغال فقط یک یونیت از فضای رک برای شما اهمیت دارد.
- دسترسی مستقل به کَستها و کانکتورها در زمان نگهداری موردنیاز است.
- نصب سریع و مدیریت منظم کابلهای پشت پچ پنل اولویت دارد.
چه زمانی این مدل انتخاب مناسبی نیست؟
مدل 033760 از نوع UTP است و برای کابلکشی بدون شیلد طراحی شده است. اگر کابلهای پروژه F/UTP، S/FTP یا ساختار شیلددار دیگری دارند، باید نسخه FTP یا STP متناسب با طراحی حفاظتی شبکه بررسی شود.
همچنین اگر تعداد لینکهای پروژه کمتر یا بیشتر از 24 پورت است، ظرفیت رک و برنامه توسعه آینده را در نظر بگیرید. انتخاب پچ پنل تنها بر اساس تعداد فعلی کابلها ممکن است در توسعه بعدی شبکه باعث کمبود پورت یا اشغال غیرضروری فضای رک شود.
ساختار کابل و پچ پنل باید یکسان باشد
استفاده از پچ پنل UTP در یک مسیر شیلددار، پیوستگی حفاظتی شبکه را حفظ نمیکند. پیش از خرید، نوع کابل، کیستون، پچ پنل و پچکورد را بهصورت یک سیستم واحد بررسی کنید.
راهنمای انتخاب پچ پنل مناسب پروژه
-
رده شبکه را مشخص کنید
پچ پنل، کابل، کیستون و پچکورد باید حداقل از رده Cat6 و از نظر عملکرد انتقال با یکدیگر هماهنگ باشند.
-
نوع شیلد را بررسی کنید
این مدل برای سیستم UTP مناسب است. در پروژههای شیلددار باید نسخه FTP یا STP متناسب انتخاب شود.
-
ظرفیت پورت را محاسبه کنید
تعداد نودهای فعال، ظرفیت رزرو و توسعه آینده شبکه را در محاسبه تعداد پچ پنلهای موردنیاز لحاظ کنید.
-
فضای رک را کنترل کنید
برای پچ پنل یک یونیت فضا و برای مدیریت پچکوردها نیز فضای مناسب در بالا یا پایین آن در نظر بگیرید.
-
نوع ستون رک را بررسی کنید
سیستم Soluclip برای ستونهای سازگار طراحی شده است. اگر ضخامت یا ساختار ستون خارج از محدوده مناسب باشد، نصب با پیچ انجام میشود.
-
برنامه تست شبکه را مشخص کنید
پس از خاتمه کابلها، تمام پورتها باید از نظر ترتیب سیمبندی، پیوستگی و عملکرد Cat6 آزمایش شوند.
مدیریت پچکوردها در جلوی رک
پس از اتصال پچکوردها میان پچ پنل و سوئیچ، مسیر کابلهای جلوی رک باید بهگونهای مدیریت شود که دسترسی به پورتها محدود نشود و وزن پچکوردها روی کانکتورها قرار نگیرد.
لگراند برای این خانواده راهنمای پچکورد قابل نصب روی Soluclip ارائه کرده است. این راهنماها امکان هدایت افقی و عمودی کابلها را فراهم میکنند و هر راهنما برای نگهداری حداکثر 12 پچکورد Cat6 معرفی شده است.
مسیر افقی پچکورد
کمک به هدایت پچکوردها از پچ پنل به سوئیچ یا مدیریتکننده کابل مجاور.
مسیر عمودی کابل
امکان انتقال منظم دسته پچکوردها به بخشهای کناری رک.
کاهش فشار روی پورت
جلوگیری از آویزانشدن وزن دسته پچکوردها از کانکتورهای RJ45.
دسترسی بهتر
حفظ دید و دسترسی به شماره پورتها، برچسبها و کَستهای جلویی.
تجهیزات جانبی قابل استفاده با پچ پنل LCS3
| کَست مسدودکننده | برای پوشاندن کامل محل یک کَست استفادهنشده |
|---|---|
| درپوش پورت | برای مسدودکردن یک یا چند پورت خالی در کَستهای 6 پورتی |
| راهنمای پچکورد | برای هدایت افقی و عمودی پچکوردها در جلوی رک |
| ظرفیت هر راهنما | حداکثر 12 پچکورد Cat6 |
اصول نصب پچ پنل در رک
- برچسبگذاری پیش از کابلزنی:
شماره هر کابل را با پورت متناظر روی پچ پنل هماهنگ کنید. - رعایت شعاع خمش:
کابلها را با زاویه تند وارد راهنمای پشت پچ پنل نکنید. - حذف فشار مکانیکی:
وزن دستهکابل نباید مستقیماً روی کانکتورها قرار گیرد. - حفظ تاب زوجها:
زوجها را فقط به اندازه لازم برای قرارگیری داخل کانکتور باز کنید. - استفاده از یک الگوی سیمبندی:
تمام پورتهای پروژه را براساس T568A یا T568B اجرا کنید. - تست نهایی:
پس از نصب، هر لینک را مطابق سطح تست موردنیاز پروژه بررسی کنید.
لینکهای داخلی مرتبط با انتخاب تجهیزات شبکه
برای مقایسه مدلهای مختلف و انتخاب کابل متناسب با این پچ پنل، صفحه کابل شبکه لگراند را بررسی کنید.
همچنین برای مشاهده سایر مدلهای رکمونت و مقایسه ظرفیت، Category و نوع شیلد، به صفحه پچ پنل شبکه مراجعه کنید.
مزایای خرید پچ پنل لگراند 033760 از ارسنت
تطبیق شماره فنی
بررسی کد 033760 و تفاوت آن با نسخههای FTP و STP پیش از ثبت سفارش.
مشاوره سازگاری
راهنمایی برای تطبیق پچ پنل با کابل، رک، کیستون، پچکورد و تجهیزات پروژه.
اطلاعات فنی شفاف
نمایش ساختار کَستها، روش نصب، نوع کانکتور، استانداردها و محدودیتهای کاربرد.
تأمین پروژهای
محاسبه تعداد پچ پنل و تجهیزات جانبی موردنیاز براساس تعداد نودها و توسعه آینده.
پرسشهای متداول درباره پچ پنل لگراند 033760
پچ پنل لگراند 033760 چند پورت دارد؟
این محصول دارای 24 پورت RJ45 Cat6 UTP است که در چهار کَست مجزا، هرکدام شامل شش کانکتور، سازماندهی شدهاند.
آیا مدل 033760 از سری LCS3 است؟
بله. این پچ پنل در خانواده تجهیزات کابلکشی ساختیافته LCS3 لگراند قرار دارد و از کانکتورهای Cat6 همین سری استفاده میکند.
آیا پچ پنل همراه کانکتور عرضه میشود؟
بله. مدل 033760 یک پچ پنل مجهز است و 24 کانکتور RJ45 Cat6 UTP آن در چهار کَست 6 پورتی نصب شدهاند.
ارتفاع پچ پنل در رک چقدر است؟
این محصول برای رک استاندارد 19 اینچ طراحی شده و یک یونیت یا 1U از فضای رک را اشغال میکند.
آیا نصب پچ پنل به پیچ نیاز دارد؟
در رکهای دارای ستون سازگار، سیستم Soluclip امکان نصب بدون پیچ را فراهم میکند. در ستونهای ناسازگار میتوان Soluclip را باز کرد و از پیچ استفاده کرد.
آیا کابلزنی کانکتورها به ابزار پانچ نیاز دارد؟
خیر. کانکتورهای LCS3 این پچ پنل دارای مکانیزم اتصال سریع بدون ابزار پانچ اختصاصی هستند.
آیا هر کانکتور بهصورت مستقل قابل تعویض است؟
بله. علاوه بر جداسازی هر کَست 6 پورتی، هر کانکتور نیز میتواند بهصورت مستقل از قسمت جلوی پچ پنل خارج شود.
آیا این پچ پنل برای کابلهای شیلددار مناسب است؟
این مدل از نوع UTP است و برای کابلهای بدون شیلد طراحی شده است. برای کابلهای شیلددار باید نسخه FTP یا STP متناسب انتخاب شود.
آیا پچ پنل 033760 از PoE پشتیبانی میکند؟
کانکتورهای این خانواده برای استانداردهای PoE نوع 1 تا Type 4 و توان حداکثر 90 وات تأیید شدهاند؛ عملکرد نهایی به سازگاری تمام اجزای کانال وابسته است.
آیا پس از نصب باید پورتها تست شوند؟
بله. حداقل باید ترتیب سیمبندی و پیوستگی بررسی شود و در پروژههای حرفهای، تست Permanent Link مطابق الزامات Cat6 انجام گیرد.
برای انتخاب پچ پنل مناسب پروژه نیاز به مشاوره دارید؟
تعداد نودها، نوع کابل، ساختار رک، Category شبکه و نیاز PoE پروژه را برای کارشناسان ارسنت ارسال کنید تا سازگاری پچ پنل لگراند 033760 و تجهیزات جانبی موردنیاز بررسی شود.
توضیحات تکمیلی
| برند | Legrand |
|---|---|
| رده کابل | CAT6 |
| واحد فروش | عدد |
| ساختار شیلد | U/UTP |
| نوع بسته بندی | کارتن |
