کیستون شبکه لگراند Cat6 STP دو ماژول مدل 076566

Name: کیستون شبکه لگراند Cat6 STP مدل 076566 | دو ماژول سفید
SKU: 076566
Rating: 5.00 (1 reviews)

امتیازدهی 5.00 از 5 در 1 امتیازدهی مشتری

(1 بازخورد مشتری)

/ عدد

کیستون شبکه لگراند Cat6 STP دو ماژول مدل 076566
سوکت RJ45 شیلددار (STP) مناسب کابل‌کشی ساخت‌یافته Cat6
سری Mosaic LCS3 با طراحی دو ماژول و رنگ سفید
مکانیزم اتصال سریع بدون نیاز به ابزار پانچ (Toolless IDC)
مناسب استفاده با کابل‌های شیلددار Cat6 مانند F/UTP و S/FTP
پشتیبانی از استانداردهای سیم‌بندی T568A و T568B
دارای درپوش شفاف محافظ برای جلوگیری از ورود گردوغبار
پشتیبانی از شبکه‌های Gigabit Ethernet تا 1Gbps
سازگار با کاربردهای PoE با ظرفیت بالا
سازگار با هادی‌های AWG22 تا AWG26
مطابق استانداردهای ISO/IEC 11801، EN 50173-1 و ANSI/TIA-568
مناسب نصب در فیس‌پلیت، ترانکینگ، باکس کف و تجهیزات Mosaic لگراند

مقایسه

اضافه به علاقه مندی

شناسه محصول: 076566 دسته: اتصالات شبکه, تجهیزات پسیو شبکه, کیستون شبکه

توضیحات

کیستون شبکه لگراند Cat6 STP دو ماژول مدل 076566؛ راهکاری حرفه‌ای برای شبکه‌های شیلددار

کیستون شبکه لگراند Cat6 STP مدل 076566 یکی از تجهیزات حرفه‌ای خانواده Mosaic LCS3 است که برای اجرای شبکه‌های ساخت‌یافته Cat6 در پروژه‌های دارای کابل‌کشی شیلددار طراحی شده است. این محصول با ابعاد استاندارد 45×45 میلی‌متر (دو ماژول)، سوکت RJ45 شیلددار، اتصال بدون ابزار و کیفیت ساخت بالای لگراند، امکان ایجاد یک نقطه اتصال مطمئن برای شبکه‌های گیگابیتی را فراهم می‌کند.

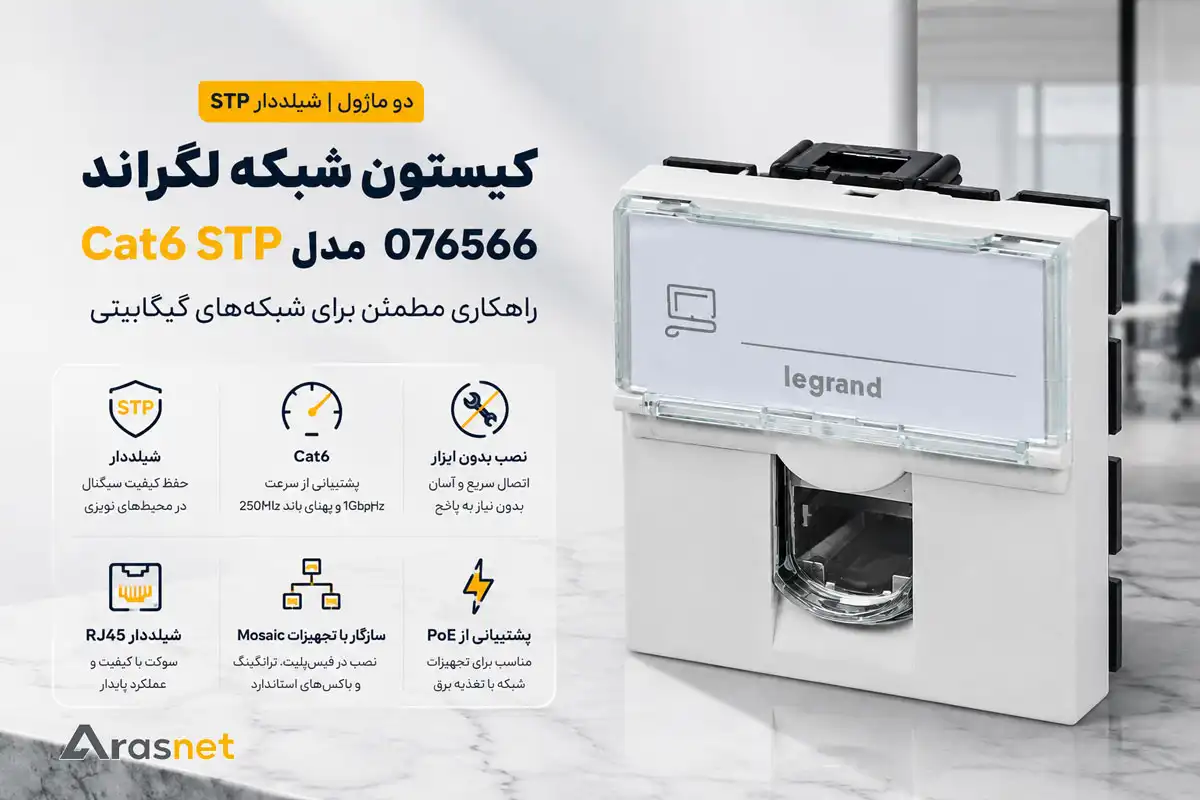

تصویر هیرو کیستون شبکه لگراند Cat6 STP دو ماژول مدل 076566 با سوکت RJ45 شیلددار، طراحی 45×45 میلی‌متری، نصب بدون ابزار و پشتیبانی از شبکه گیگابیتی

کیستون شبکه لگراند Cat6 STP مدل 076566 از سری Mosaic LCS3 با طراحی دو ماژول، سوکت RJ45 شیلددار، نصب Toolless و مناسب برای شبکه‌های ساخت‌یافته Cat6

برخلاف نسخه تک‌ماژول، مدل 076566 به‌صورت دو ماژول طراحی شده و مستقیماً فضای کامل یک خروجی Mosaic را اشغال می‌کند. این ویژگی باعث می‌شود نصب آن در بسیاری از فیس‌پلیت‌ها، ترانکینگ‌ها و باکس‌های کف با سرعت بیشتر و بدون نیاز به ترکیب چند ماژول انجام شود.

اگر در مرحله انتخاب کابل مناسب هستید، پیشنهاد می‌کنیم ابتدا صفحه کابل شبکه لگراند را نیز بررسی کنید تا ساختار کابل پروژه با نوع کیستون کاملاً هماهنگ باشد.

چرا از کیستون STP دو ماژول استفاده کنیم؟

در پروژه‌هایی که کابل شبکه شیلددار اجرا می‌شود، استفاده از کیستون STP باعث حفظ مسیر حفاظتی کابل در محل خاتمه می‌شود. این موضوع در محیط‌هایی که احتمال ایجاد نویز الکترومغناطیسی وجود دارد اهمیت بیشتری پیدا می‌کند.

طراحی دو ماژول مدل 076566 علاوه بر نصب ساده‌تر، فضای کافی برای استقرار مکانیزم داخلی فراهم می‌کند و در پروژه‌هایی که از تجهیزات Mosaic استفاده می‌شود، یکی از رایج‌ترین انتخاب‌ها محسوب می‌شود.

مهم‌ترین مزیت مدل 076566

طراحی دو ماژول باعث می‌شود بدون نیاز به ترکیب چند مکانیزم، یک خروجی کامل RJ45 Cat6 STP در اختیار داشته باشید؛ موضوعی که سرعت نصب و نظم ظاهری پروژه را افزایش می‌دهد.

ویژگی‌های اصلی کیستون لگراند 076566

سوکت RJ45 شیلددار

حفظ پیوستگی شیلد در شبکه‌های Cat6 شیلددار.

ابعاد دو ماژول

طراحی استاندارد 45×45 میلی‌متری برای نصب در تجهیزات Mosaic.

نصب بدون ابزار

اتصال سریع کابل بدون استفاده از ابزار پانچ اختصاصی.

Gigabit Ethernet

پشتیبانی از شبکه‌های گیگابیتی با عملکرد Cat6.

مشخصات فنی کیستون شبکه لگراند مدل 076566

برند	Legrand
شماره فنی	076566
سری	Mosaic LCS3
نوع کانکتور	RJ45 Shielded
رده شبکه	Category 6
ساختار	STP
ابعاد	45 × 45 میلی‌متر
تعداد ماژول	2 ماژول
رنگ	سفید (RAL9003)
پهنای باند	250MHz
Gigabit Ethernet	تا 1Gbps
سیم‌بندی	T568A / T568B
هادی قابل پشتیبانی	AWG22 تا AWG26
روش نصب	Toolless IDC
PoE	پشتیبانی می‌شود
درجه حفاظت	IP20

چرا ابعاد 45×45 میلی‌متر اهمیت دارد؟

در بسیاری از پروژه‌های اداری و تجاری، فیس‌پلیت‌ها و تجهیزات Mosaic بر پایه ابعاد 45×45 میلی‌متر طراحی می‌شوند. استفاده از کیستون دو ماژول باعث می‌شود نصب مکانیزم سریع‌تر انجام شود و ظاهر نهایی خروجی شبکه نیز یکپارچه‌تر باشد.

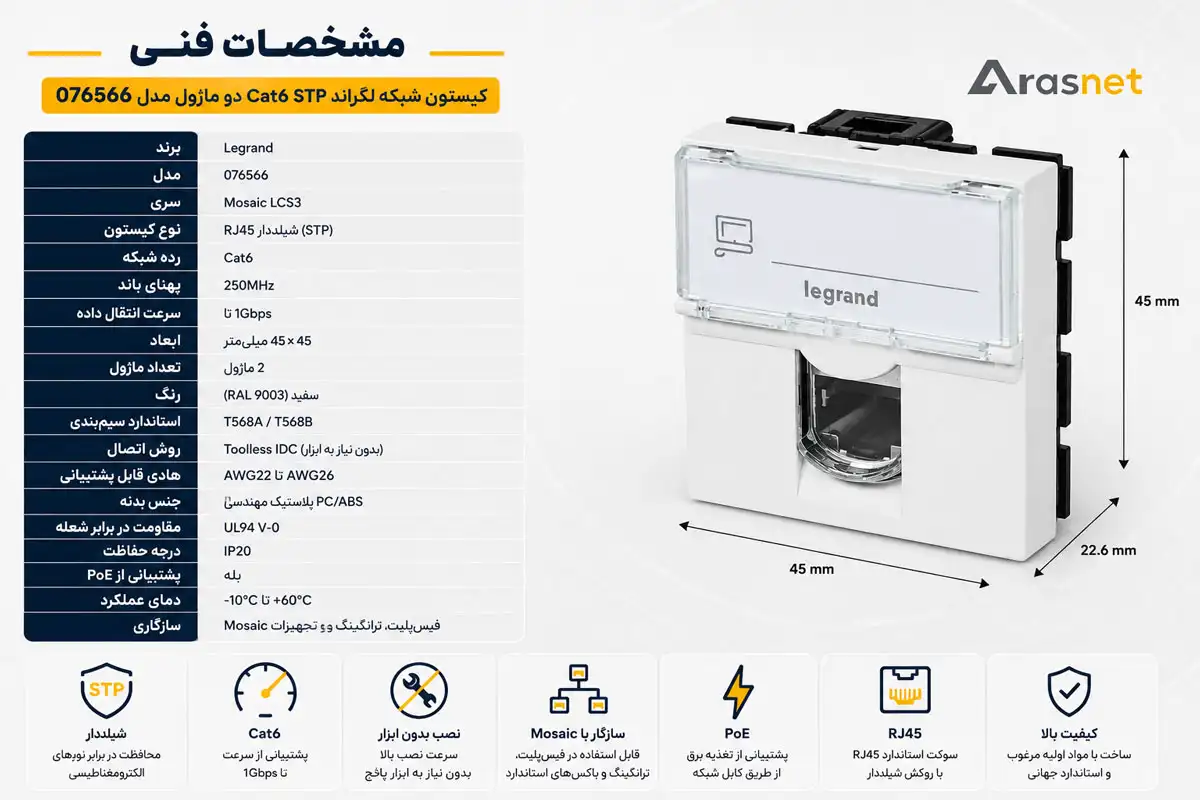

اینفوگرافیک مشخصات فنی کیستون شبکه لگراند Cat6 STP دو ماژول مدل 076566 شامل ابعاد 45×45 میلی‌متر، سوکت RJ45 شیلددار، نصب بدون ابزار، استاندارد Cat6 و پشتیبانی از PoE

اینفوگرافیک مشخصات فنی کیستون شبکه لگراند Cat6 STP دو ماژول مدل 076566 از سری Mosaic LCS3 شامل ابعاد، استانداردها، ویژگی‌های فنی و کاربردهای محصول

این موضوع به‌ویژه در پروژه‌هایی با تعداد زیاد پریز شبکه، مدیریت نصب را ساده‌تر کرده و هماهنگی بیشتری با تجهیزات اصلی لگراند ایجاد می‌کند.

مزیت طراحی دو ماژول در پروژه‌های شبکه

کیستون شبکه لگراند 076566 با طراحی دو ماژول (45×45 میلی‌متر) برای نصب مستقیم در تجهیزات خانواده Mosaic تولید شده است. در بسیاری از پروژه‌های اداری، تجاری و آموزشی، این ابعاد استاندارد باعث می‌شود فرآیند نصب سریع‌تر انجام شده و ظاهر نهایی پریز شبکه کاملاً یکپارچه باشد.

برخلاف مدل‌های تک‌ماژول که معمولاً در کنار یک مکانیزم دیگر قرار می‌گیرند، این محصول به‌تنهایی کل فضای استاندارد یک خروجی Mosaic را اشغال می‌کند. در نتیجه تعداد قطعات موردنیاز کاهش یافته و نصب منظم‌تری ایجاد می‌شود.

مناسب برای پروژه‌های پرتعداد

در ساختمان‌هایی که ده‌ها یا صدها خروجی شبکه اجرا می‌شود، استفاده از مکانیزم دوماژول می‌تواند سرعت نصب، نظم اجرا و مدیریت تجهیزات را بهبود دهد.

سازگاری کامل با تجهیزات Mosaic لگراند

مدل 076566 برای استفاده در تجهیزات سری Mosaic طراحی شده و با انواع فیس‌پلیت، ترانکینگ، باکس کف و تجهیزات سازگار این خانواده قابل نصب است. این موضوع باعث می‌شود تمامی اجزای زیرساخت از نظر ابعاد، نحوه نصب و ظاهر نهایی کاملاً هماهنگ باشند.

در پروژه‌هایی که از تجهیزات مختلف یک برند استفاده می‌شود، هماهنگی مکانیکی بین اجزا علاوه بر زیبایی، عملیات تعمیر و نگهداری را نیز ساده‌تر می‌کند.

فیس‌پلیت Mosaic

نصب مستقیم در قاب‌ها و فیس‌پلیت‌های استاندارد لگراند.

ترانکینگ

سازگار با ترانکینگ‌های ماژولار و تجهیزات جریان ضعیف.

باکس کف

قابل استفاده در کف‌خواب‌های اداری و فضاهای کاری مدرن.

پریز دیواری

مناسب نصب توکار در ساختمان‌های اداری، آموزشی و تجاری.

ساختار داخلی کیستون 076566 چگونه به کیفیت لینک کمک می‌کند؟

در این محصول، محل اتصال هادی‌ها به گونه‌ای طراحی شده است که هنگام کابل‌زنی، فاصله باز شدن زوج‌ها تا حد امکان کوتاه باقی بماند. این موضوع به حفظ مشخصات انتقال Cat6 کمک می‌کند و احتمال افت عملکرد لینک را کاهش می‌دهد.

همچنین سوکت شیلددار RJ45 و طراحی مکانیزم داخلی، برای استفاده در سیستم‌های کابل‌کشی شیلددار مناسب است و در صورت انتخاب صحیح سایر اجزای شبکه، می‌تواند به کاهش اثر نویزهای محیطی کمک کند.

پشتیبانی از فناوری PoE

کیستون لگراند 076566 برای کاربردهای مبتنی بر انتقال هم‌زمان داده و توان (Power over Ethernet) طراحی شده است. این ویژگی امکان استفاده از تجهیزاتی مانند تلفن‌های IP، دوربین‌های تحت شبکه، اکسس‌پوینت‌ها و سایر تجهیزات سازگار را فراهم می‌کند.

عملکرد نهایی PoE به کیفیت کابل شبکه، پچ پنل، پچ کورد، طول مسیر و توان موردنیاز تجهیزات وابسته است؛ بنابراین تمامی اجزای لینک باید با یکدیگر سازگار باشند.

کابل مناسب را فراموش نکنید

برای دستیابی به عملکرد مناسب در شبکه‌های Cat6، بهتر است از کابل شبکه شیلددار سازگار با ساختار STP استفاده شود. انتخاب کابل نامناسب می‌تواند عملکرد کل مسیر را تحت تأثیر قرار دهد.

راهنمای نصب صحیح

کابل مناسب انتخاب کنید

از کابل Cat6 شیلددار با قطر و ساختار سازگار با مشخصات محصول استفاده کنید.
زوج‌ها را بیش از حد باز نکنید

باز شدن زیاد زوج‌ها می‌تواند کیفیت انتقال داده را کاهش دهد.
الگوی سیم‌بندی را ثابت نگه دارید

در کل مسیر تنها از یکی از استانداردهای T568A یا T568B استفاده کنید.
کابل را تحت فشار قرار ندهید

در پشت مکانیزم فضای کافی برای خم شدن طبیعی کابل در نظر بگیرید.
پس از نصب لینک را تست کنید

در پروژه‌های حرفه‌ای، انجام تست Permanent Link یا Channel توصیه می‌شود.

تفاوت مدل 076566 با کیستون 076563

اگرچه هر دو محصول از سری Mosaic LCS3 بوده و از رده Cat6 STP هستند، اما تفاوت اصلی آن‌ها در ابعاد مکانیزم است. مدل 076563 یک کیستون تک‌ماژول است، در حالی که مدل 076566 به‌صورت دوماژول طراحی شده و کل فضای استاندارد 45×45 میلی‌متری را اشغال می‌کند.

ویژگی	076566	076563
رده شبکه	Cat6 STP	Cat6 STP
ابعاد	45×45 میلی‌متر	22.5×45 میلی‌متر
تعداد ماژول	2 ماژول	1 ماژول
نصب بدون ابزار	دارد	دارد
درپوش محافظ	دارد	دارد
کاربرد پیشنهادی	پریز کامل Mosaic	ترکیب چند ماژول در یک قاب

اگر به یک خروجی تک‌ماژول نیاز دارید، می‌توانید صفحه کیستون شبکه لگراند Cat6 STP تک ماژول مدل 076563 را نیز بررسی کنید.

کاربردهای کیستون شبکه لگراند Cat6 STP مدل 076566

کیستون شبکه لگراند 076566 برای ایجاد خروجی‌های شبکه در زیرساخت‌های Cat6 شیلددار طراحی شده است. این محصول علاوه بر ساختمان‌های اداری، در مراکز داده، پروژه‌های صنعتی، مراکز آموزشی، بیمارستان‌ها، هتل‌ها و مجموعه‌هایی که به ارتباط پایدار شبکه نیاز دارند نیز کاربرد گسترده‌ای دارد.

طراحی دو ماژول این محصول باعث می‌شود نصب آن در بسیاری از پروژه‌های مبتنی بر استاندارد Mosaic سریع‌تر انجام شده و خروجی نهایی از نظر ظاهری نیز کاملاً هماهنگ باشد.

ساختمان‌های اداری

مناسب اجرای خروجی شبکه برای کاربران، تلفن‌های IP، چاپگرها و تجهیزات تحت شبکه.

مراکز داده

ایجاد خروجی‌های استاندارد Cat6 برای رک‌ها، اتاق‌های سرور و شبکه‌های ساخت‌یافته.

کارخانه‌ها و صنایع

قابل استفاده در محیط‌هایی که احتمال وجود نویز الکترومغناطیسی بیشتر از محیط‌های معمولی است.

ساختمان‌های هوشمند

مناسب اتصال تجهیزات هوشمندسازی، سیستم‌های کنترل، دوربین‌های IP و تجهیزات مبتنی بر PoE.

پیش از خرید این موارد را بررسی کنید

انتخاب صحیح کیستون تنها بر اساس شماره فنی انجام نمی‌شود. بهتر است پیش از ثبت سفارش، نوع کابل، ساختار شیلد، محل نصب، تعداد خروجی‌ها و تجهیزات جانبی پروژه نیز بررسی شوند تا تمام اجزای شبکه با یکدیگر سازگار باشند.

بررسی نوع کابل شبکه مورد استفاده در پروژه
تطبیق ساختار شیلد تجهیزات با یکدیگر
کنترل ابعاد فیس‌پلیت یا ترانکینگ
بررسی تعداد خروجی‌های موردنیاز
هماهنگی پچ پنل و پچ کورد با رده Cat6
انجام تست لینک پس از پایان نصب

چگونه مدل مناسب را انتخاب کنیم؟

اگر هنوز در انتخاب تجهیزات شبکه تردید دارید، پیشنهاد می‌شود ابتدا صفحه کیستون شبکه را مطالعه کنید. در این صفحه تفاوت مدل‌های مختلف، کاربرد هر ساختار و معیارهای انتخاب محصول مناسب توضیح داده شده است.

همچنین اگر در ابتدای طراحی شبکه قرار دارید و هنوز نوع کابل مشخص نشده است، مطالعه صفحه کابل شبکه می‌تواند در انتخاب صحیح Category، نوع شیلد و ساختار کابل به شما کمک کند.

مزایای خرید کیستون لگراند 076566 از ارس‌نت

مشخصات فنی دقیق

نمایش اطلاعات واقعی محصول بر اساس مستندات رسمی لگراند.

مشاوره پیش از خرید

بررسی سازگاری محصول با کابل، پچ پنل و سایر تجهیزات پروژه.

پشتیبانی پروژه‌ای

امکان انتخاب تجهیزات مناسب برای پروژه‌های کوچک تا سازمانی.

ارسـال اطلاعات شفاف

ارائه مشخصات فنی، استانداردها و ویژگی‌های کاربردی محصول بدون ابهام.

پرسش‌های متداول درباره کیستون لگراند 076566

کیستون شبکه لگراند 076566 چه تفاوتی با مدل‌های تک‌ماژول دارد؟

مدل 076566 به‌صورت دو ماژول (45×45 میلی‌متر) طراحی شده و کل فضای استاندارد Mosaic را اشغال می‌کند؛ در حالی که مدل‌های تک‌ماژول تنها نیمی از این فضا را استفاده می‌کنند.

آیا این محصول از شبکه گیگابیتی پشتیبانی می‌کند؟

بله، این کیستون مطابق مشخصات Cat6 برای شبکه‌های Gigabit Ethernet طراحی شده است.

آیا نصب این محصول به ابزار پانچ نیاز دارد؟

خیر. مکانیزم Toolless IDC امکان کابل‌زنی سریع بدون ابزار پانچ اختصاصی را فراهم می‌کند.

آیا این مدل برای تجهیزات PoE مناسب است؟

بله، این محصول برای کاربردهای PoE طراحی شده است؛ البته عملکرد نهایی به کیفیت کابل و سایر اجزای مسیر نیز وابسته خواهد بود.

این محصول در چه محیط‌هایی استفاده می‌شود؟

دفاتر اداری، مراکز داده، مراکز آموزشی، بیمارستان‌ها، ساختمان‌های هوشمند و پروژه‌های صنعتی از مهم‌ترین کاربردهای این مدل هستند.

آیا این کیستون برای کابل‌های بدون شیلد مناسب است؟

این مدل برای سیستم‌های Cat6 شیلددار طراحی شده است. برای بهره‌گیری از مزایای آن، بهتر است سایر اجزای لینک نیز با ساختار شیلددار پروژه هماهنگ باشند.

برای انتخاب تجهیزات شبکه پروژه به راهنمایی نیاز دارید؟

کارشناسان ارس‌نت آماده‌اند تا براساس نوع پروژه، تعداد نودها، ساختار کابل‌کشی و تجهیزات موجود، مناسب‌ترین کیستون و سایر تجهیزات پسیو شبکه را به شما پیشنهاد دهند.

دریافت مشاوره تخصصی و استعلام قیمت

توضیحات تکمیلی

برند	Legrand
رده کابل	CAT6
واحد فروش	عدد
ساختار شیلد	SF/UTP
