پچ کورد شبکه لگراند Cat6A S/FTP LSZH یک متری مدل 051866

پچ کورد لگراند Cat6A S/FTP مدل 051866 از سری LCS3

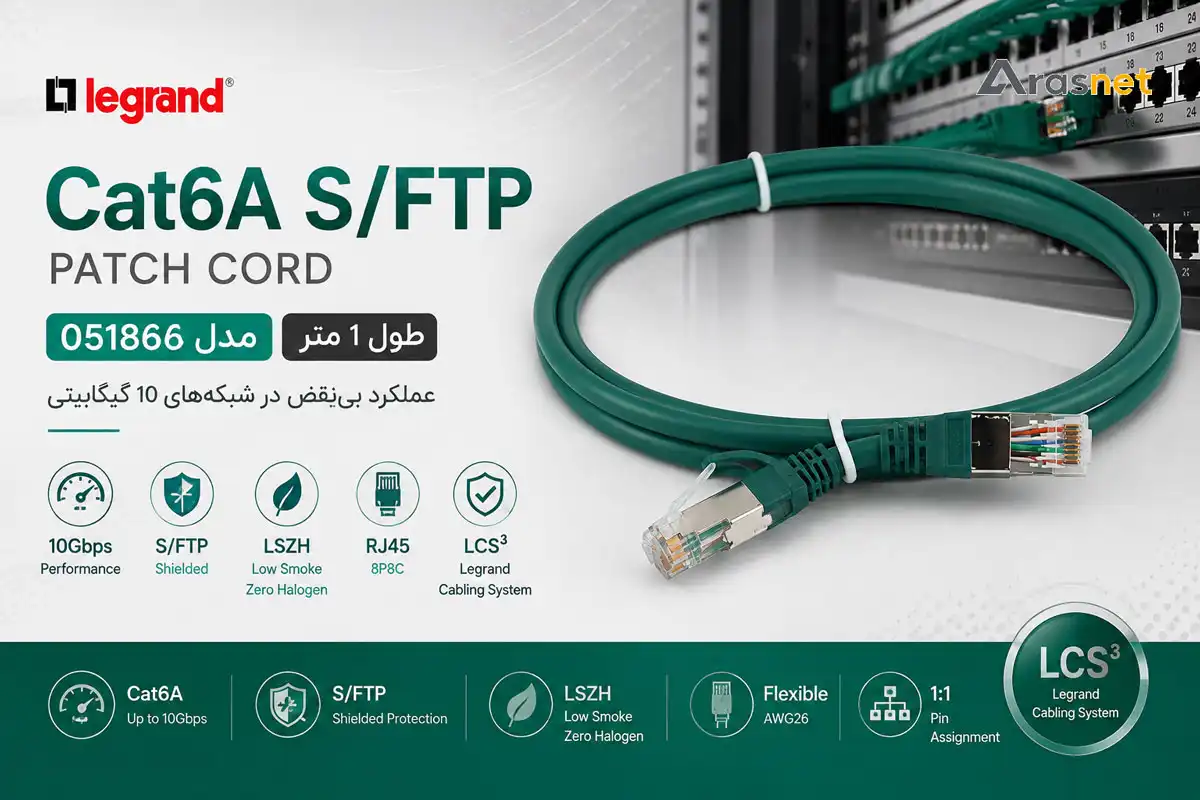

پچ کورد شبکه لگراند 051866 سری LCS3؛ یک متری Cat6A S/FTP با روکش LSZH و کانکتورهای RJ45 شیلددار

پچ کورد لگراند Cat6A S/FTP یک متری مدل 051866 یک کابل آماده شبکه از خانواده Legrand LCS3 است که برای اتصال تجهیزات در زیرساخت‌های حرفه‌ای Category 6A شیلددار طراحی شده است. این مدل با طول یک متر، دو کانکتور RJ45، ساختار S/FTP و روکش LSZH، گزینه‌ای مناسب برای اتصال پچ پنل به سوئیچ یا پریز شبکه به تجهیزات انتهایی محسوب می‌شود.

Category 6A این محصول امکان استفاده در شبکه‌های پرظرفیت تا سرعت 10 گیگابیت بر ثانیه را فراهم می‌کند، مشروط بر اینکه سایر اجزای Channel نیز از نظر Category و ساختار حفاظتی با آن هماهنگ باشند. بنابراین این پچ کورد را باید بخشی از یک سیستم کامل Cat6A شیلددار در نظر گرفت، نه یک قطعه مستقل.

ساختار S/FTP چه مزیتی دارد؟

در ساختار S/FTP، حفاظت الکترومغناطیسی کابل در سطح بالاتری نسبت به کابل‌های بدون شیلد انجام می‌شود. این نوع ساختار برای شبکه‌هایی مناسب است که کابل‌کشی آن‌ها از ابتدا بر پایه تجهیزات شیلددار طراحی شده و کنترل تداخل الکترومغناطیسی اهمیت دارد.

استفاده از پچ کورد S/FTP زمانی بهترین نتیجه را ایجاد می‌کند که پچ پنل، پریز شبکه و کابل افقی نیز از نوع شیلددار سازگار باشند. ترکیب تجهیزات UTP و S/FTP در یک مسیر، پیوستگی حفاظتی کامل ایجاد نمی‌کند.

روکش LSZH؛ مناسب پروژه‌های حساس‌تر

پچ کورد لگراند Cat6A S/FTP یک متری مدل 051866 دارای روکش LSZH (Low Smoke Zero Halogen) است. این نوع روکش در شرایط آتش‌سوزی دود کمتری تولید می‌کند و فاقد هالوژن است، به همین دلیل در پروژه‌هایی که ایمنی محیط و کاهش انتشار دود و گازهای خورنده اهمیت دارد، گزینه مناسبی محسوب می‌شود.

روکش LSZH به‌ویژه در فضاهایی مانند مراکز داده، اتاق‌های سرور، ساختمان‌های اداری پرتراکم، مراکز درمانی و محیط‌های عمومی می‌تواند نسبت به PVC انتخاب مناسب‌تری باشد.

کانکتورهای RJ45 در دو سر پچ کورد

مدل 051866 در هر دو سمت به کانکتور RJ45 مجهز است و به‌صورت آماده برای استفاده عرضه می‌شود. این ساختار باعث می‌شود نیازی به سوکت‌زنی دستی کابل وجود نداشته باشد و کیفیت اتصال در کارخانه کنترل شده باشد.

کانکتورها دارای محافظ ضدخم یا Anti-Kink Sleeve هستند تا فشار ناشی از خم‌شدن کابل در محل ورود به سوکت کاهش پیدا کند. این ویژگی در استفاده روزمره و رک‌های پرتراکم به افزایش دوام مکانیکی اتصال کمک می‌کند.

هادی AWG26 و کابل انعطاف‌پذیر

پچ کورد 051866 از هادی‌های AWG26 استفاده می‌کند. این اندازه هادی در کنار ساختار Flexible باعث می‌شود کابل برای استفاده به‌عنوان پچ کورد و اتصال‌های کوتاه داخل رک یا سمت کاربر انعطاف مناسبی داشته باشد.

در مقایسه با کابل‌های افقی که معمولاً ساختار خشک‌تر و مقاوم‌تری دارند، پچ کورد باید امکان جابه‌جایی، خم‌شدن و مدیریت آسان در اطراف تجهیزات را فراهم کند.

Pin Assignment به‌صورت 1:1

در این مدل، آرایش پین‌ها به‌صورت 1:1 است؛ یعنی اتصال هر پین در یک سمت کابل به همان شماره پین در سمت دیگر برقرار می‌شود. این ساختار برای استفاده معمول در شبکه‌های Ethernet طراحی شده است.

مشخصات فنی پچ کورد لگراند 051866

رنگ سبز چه کاربردی دارد؟

رنگ سبز این مدل علاوه بر ظاهر محصول می‌تواند برای تفکیک مسیرهای شبکه در رک نیز مفید باشد. در پروژه‌هایی که از چند نوع سرویس یا VLAN استفاده می‌شود، رنگ‌بندی پچ کوردها می‌تواند مدیریت بصری کابل‌ها را ساده‌تر کند.

برای مثال، می‌توان از رنگ‌های مختلف برای تفکیک لینک‌های دیتا، تلفن IP، تجهیزات مدیریتی یا مسیرهای حساس استفاده کرد؛ البته این رنگ‌بندی باید در مستندات شبکه نیز ثبت شود.

پچ کورد 051866 در یک شبکه Cat6A شیلددار چه نقشی دارد؟

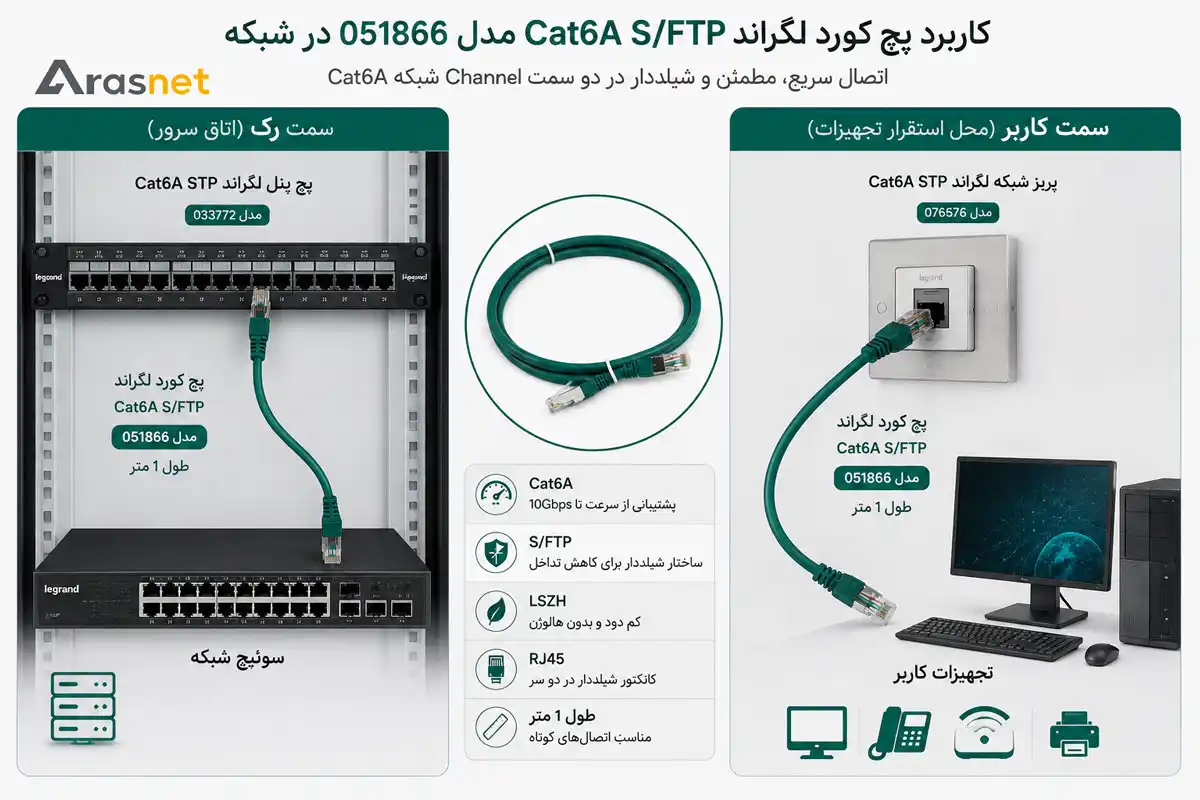

کاربرد پچ کورد یک متری لگراند 051866 در دو سمت شبکه؛ اتصال پچ پنل Cat6A STP به سوئیچ و پریز شبکه Cat6A به تجهیزات کاربر

پچ کورد لگراند Cat6A S/FTP مدل 051866 یکی از اجزای Channel شبکه است و وظیفه ایجاد اتصال انعطاف‌پذیر میان تجهیزات ثابت کابل‌کشی و تجهیزات فعال یا انتهایی را بر عهده دارد. در سمت رک می‌توان از آن برای اتصال پچ پنل به سوئیچ و در سمت کاربر برای اتصال پریز شبکه به تجهیز دارای پورت RJ45 استفاده کرد.

در یک زیرساخت Cat6A شیلددار، انتخاب پچ کورد مناسب اهمیت زیادی دارد؛ زیرا استفاده از یک پچ کورد نامتناسب می‌تواند هماهنگی ساختار حفاظتی مسیر را از بین ببرد. مدل 051866 با ساختار S/FTP برای استفاده در شبکه‌هایی مناسب است که سایر اجزای مسیر نیز بر اساس معماری شیلددار انتخاب شده‌اند.

کاربرد پچ کورد یک متری 051866 داخل رک

طول یک متر یکی از اندازه‌های کاربردی برای اتصال تجهیزات داخل رک است. اگر پچ پنل و سوئیچ در فاصله مناسبی از یکدیگر نصب شده باشند، استفاده از پچ کورد کوتاه می‌تواند از تجمع کابل اضافی در طرفین رک جلوگیری کند.

کابل اضافی نه‌تنها ظاهر رک را نامرتب می‌کند، بلکه دسترسی به تجهیزات، ردیابی مسیرها و انجام تغییرات آینده را نیز دشوارتر می‌سازد. بنابراین انتخاب طول پچ کورد باید بر اساس فاصله واقعی تجهیزات انجام شود، نه اینکه همیشه یک طول ثابت برای تمام اتصالات انتخاب شود.

آیا پچ کورد یک متری برای همه رک‌ها مناسب است؟

خیر. طول یک متر زمانی مناسب است که فاصله واقعی دو پورت، با درنظرگرفتن مسیر عبور کابل از مدیریت‌کننده‌های افقی و عمودی، در محدوده مناسب قرار داشته باشد.

اگر پچ پنل و سوئیچ در فاصله بیشتری قرار گرفته‌اند یا کابل باید از مسیر مدیریت‌کننده عمودی عبور کند، ممکن است به پچ کورد بلندتری نیاز باشد. در مقابل، برای تجهیزاتی که دقیقاً در مجاورت یکدیگر قرار دارند، گاهی طول‌های کوتاه‌تر انتخاب مرتب‌تری ایجاد می‌کنند.

051866 در سمت کاربر چگونه استفاده می‌شود؟

کاربرد مدل 051866 محدود به داخل رک نیست. در سمت کاربر نیز می‌توان از آن برای اتصال پریز شبکه Cat6A شیلددار به کامپیوتر، تلفن IP، Access Point یا سایر تجهیزات دارای رابط RJ45 استفاده کرد؛ به شرط آنکه طول یک متر برای محل نصب کافی باشد.

برای مثال، اگر پریز شبکه در نزدیکی میز یا تجهیز قرار داشته باشد، یک پچ کورد یک متری می‌تواند بدون ایجاد حجم زیادی از کابل اضافه، اتصال نهایی Channel را برقرار کند.

تفاوت LSZH و PVC در انتخاب پچ کورد چیست؟

یکی از ویژگی‌های مهم مدل 051866 استفاده از روکش LSZH است. تفاوت LSZH و PVC بیشتر به رفتار روکش در شرایط آتش‌سوزی و الزامات محیط نصب مربوط می‌شود و نباید آن را با Category یا سرعت شبکه اشتباه گرفت.

بنابراین LSZH بودن مدل 051866 به معنای سرعت بیشتر آن نسبت به یک پچ کورد Cat6A PVC نیست. Category و مشخصات انتقال داده موضوعی جدا از جنس روکش هستند. مزیت اصلی LSZH به الزامات ایمنی و رفتار کابل در شرایط حریق مربوط می‌شود.

چه زمانی LSZH انتخاب مناسب‌تری است؟

S/FTP چه تفاوتی با UTP دارد؟

پچ کوردهای UTP فاقد شیلد حفاظتی هستند، در حالی که ساختار S/FTP از اجزای حفاظتی برای کنترل بهتر تداخل‌های الکترومغناطیسی استفاده می‌کند. این تفاوت باعث می‌شود مدل 051866 برای زیرساخت‌هایی که از ابتدا شیلددار طراحی شده‌اند گزینه هماهنگ‌تری باشد.

ارتباط 051866 با پچ پنل لگراند 033772

در سمت رک، یکی از کاربردهای طبیعی مدل 051866 اتصال یک پورت از پچ پنل پچ پنل لگراند Cat6A STP مدل 033772 به پورت متناظر روی سوئیچ شبکه است.

از آنجا که 033772 برای زیرساخت Cat6A شیلددار طراحی شده و 051866 نیز یک پچ کورد Cat6A S/FTP است، این دو محصول از نظر Category و معماری حفاظتی در یک خانواده کاربردی قرار می‌گیرند.

ارتباط 051866 با پریز شبکه لگراند 076576

در سمت دیگر Channel نیز مدل 051866 می‌تواند برای اتصال پریز شبکه لگراند Cat6A STP مدل 076576 به تجهیزات انتهایی مورد استفاده قرار گیرد؛ البته طول یک متر باید با فاصله واقعی تجهیز تا پریز متناسب باشد.

به این ترتیب می‌توان اجزای اصلی یک مسیر Cat6A شیلددار را از پچ پنل داخل رک تا پریز و پچ کورد سمت کاربر بر اساس تجهیزات سازگار طراحی کرد.

ساختار یک Channel کامل Cat6A شیلددار

مدیریت صحیح پچ کورد داخل رک

حتی یک پچ کورد باکیفیت نیز در صورت مدیریت نامناسب می‌تواند باعث ایجاد بی‌نظمی و دشواری در نگهداری رک شود. پچ کوردها باید بدون کشش، پیچ‌خوردگی شدید یا خم تند از پچ پنل به سوئیچ هدایت شوند.

در رک‌های پرتراکم بهتر است مدیریت‌کننده‌های افقی و عمودی کابل در طراحی لحاظ شوند. همچنین بهتر است مسیر کابل به شکلی باشد که خارج‌کردن یک پچ کورد، باعث جابه‌جایی تعداد زیادی از کابل‌های مجاور نشود.

1. طول مناسب انتخاب کنید

   قبل از خرید، فاصله واقعی دو پورت را همراه با مسیر عبور از مدیریت‌کننده کابل اندازه‌گیری کنید.

2. کابل را تحت کشش قرار ندهید

   مقدار کمی آزادی حرکت برای کابل در نظر بگیرید تا وزن یا کشش به کانکتور منتقل نشود.

3. از خم تند جلوگیری کنید

   پچ کورد را با زاویه شدید در نزدیکی کانکتور یا داخل مدیریت‌کننده کابل خم نکنید.

4. پورت‌ها را لیبل‌گذاری کنید

   در رک‌های بزرگ، شماره‌گذاری پچ کورد و تطبیق آن با پچ پنل و سوئیچ، عیب‌یابی آینده را بسیار ساده‌تر می‌کند.

5. از رنگ‌بندی هدفمند استفاده کنید

   رنگ سبز 051866 می‌تواند در یک سیستم رنگ‌بندی مستند برای تفکیک نوع سرویس یا مسیرهای خاص شبکه استفاده شود.

آیا رنگ سبز پچ کورد معنی استاندارد مشخصی دارد؟

خیر. رنگ سبز این محصول به‌خودی‌خود نشان‌دهنده یک سرویس شبکه، VLAN یا نوع خاصی از اتصال نیست. سازمان می‌تواند بر اساس سیاست مدیریت کابل خود برای رنگ‌ها معنی مشخص تعریف کند.

برای مثال می‌توان رنگ سبز را به لینک‌های مدیریتی و رنگ دیگری را به تلفن IP اختصاص داد؛ اما این تقسیم‌بندی باید در مستندات شبکه ثبت شود تا برای تمام تکنسین‌ها مفهوم یکسانی داشته باشد.

051866 برای چه پروژه‌هایی مناسب‌تر است؟

راهنمای خرید پچ کورد لگراند Cat6A S/FTP مدل 051866

پیش از خرید پچ کورد لگراند Cat6A S/FTP یک متری مدل 051866 بهتر است سه موضوع اصلی را مشخص کنید: Category شبکه، نوع شیلد زیرساخت و طول موردنیاز. این مدل زمانی بهترین انتخاب است که شبکه از ابتدا بر پایه Cat6A شیلددار طراحی شده باشد و طول یک متر نیز با فاصله واقعی بین دو تجهیز متناسب باشد.

اگر شبکه شما UTP است یا فاصله تجهیزات بیشتر از یک متر است، انتخاب مدل 051866 صرفاً به دلیل Cat6A یا S/FTP بودن لزوماً تصمیم صحیحی نیست. پچ کورد باید با ساختار واقعی Channel هماهنگ باشد.

چگونه طول مناسب پچ کورد را انتخاب کنیم؟

طول پچ کورد باید بر اساس مسیر واقعی کابل، نه صرفاً فاصله مستقیم دو پورت، انتخاب شود. مسیر عبور از مدیریت‌کننده کابل، فاصله عمودی تجهیزات، فضای لازم برای سرویس و مقدار آزادی حرکت کابل همگی باید در نظر گرفته شوند.

چه زمانی S/FTP انتخاب مناسبی است؟

پچ کورد لگراند Cat6A S/FTP یک متری مدل 051866 برای شبکه‌هایی مناسب است که از ابتدا بر پایه معماری شیلددار طراحی شده‌اند. اگر پچ پنل، کابل افقی و پریز شبکه همگی از نوع شیلددار باشند، استفاده از پچ کورد S/FTP می‌تواند هماهنگی ساختار حفاظتی Channel را حفظ کند.

اما در شبکه‌ای که تمام اجزای آن UTP هستند، استفاده از یک پچ کورد S/FTP به‌تنهایی مزیت کامل یک سیستم شیلددار را ایجاد نمی‌کند.

چه زمانی LSZH اهمیت بیشتری دارد؟

LSZH بودن روکش بیشتر به الزامات ایمنی پروژه مربوط است تا سرعت شبکه. در پروژه‌هایی که کاهش دود و حذف ترکیبات هالوژنی اهمیت دارد، استفاده از پچ کورد LSZH می‌تواند انتخاب مناسب‌تری باشد.

در مقابل، اگر Specification پروژه استفاده از PVC را مجاز بداند، صرف LSZH بودن به معنی عملکرد شبکه سریع‌تر یا بهتر نیست.

اشتباهات رایج هنگام خرید پچ کورد

• انتخاب فقط بر اساس Category:
  ساختار شیلد و نوع روکش نیز باید بررسی شوند.
• انتخاب طول نامناسب:
  کابل خیلی کوتاه یا خیلی بلند می‌تواند مدیریت شبکه را دشوار کند.
• ترکیب تصادفی UTP و S/FTP:
  نوع پچ کورد باید با معماری شبکه هماهنگ باشد.
• بی‌توجهی به روکش:
  در پروژه‌های دارای الزام LSZH نباید پچ کورد PVC جایگزین شود.
• استفاده از رنگ بدون مستندسازی:
  اگر رنگ پچ کورد معنی خاصی در شبکه دارد، باید در مستندات ثبت شود.
• فشار روی ضامن RJ45:
  در رک‌های پرتراکم باید مسیر کابل به‌گونه‌ای باشد که ضامن کانکتور تحت فشار نباشد.

چک‌لیست نصب داخل رک

1. مسیر کابل را قبل از اتصال مشخص کنید

   پچ کورد باید از کوتاه‌ترین مسیر منطقی و از طریق مدیریت‌کننده‌های کابل عبور کند.

2. پورت‌ها را قبل از اتصال تطبیق دهید

   شماره پورت پچ پنل و سوئیچ را کنترل کنید تا اتصال اشتباه ایجاد نشود.

3. کانکتور را بدون فشار وارد کنید

   سوکت RJ45 باید به‌صورت مستقیم و بدون اعمال نیروی جانبی داخل پورت قرار گیرد.

4. از ایجاد حلقه کابل بزرگ جلوگیری کنید

   کابل اضافه را به شکل حلقه فشرده پشت رک جمع نکنید؛ در صورت نیاز طول مناسب‌تری انتخاب کنید.

5. رنگ‌بندی را مستند کنید

   اگر رنگ سبز برای سرویس مشخصی استفاده می‌شود، این موضوع در نقشه و مستندات شبکه ثبت شود.

6. پس از اتصال لینک را کنترل کنید

   اتصال فیزیکی، وضعیت پورت و عملکرد شبکه پس از نصب بررسی شود.

آیا 051866 برای استفاده روزمره کاربر هم مناسب است؟

بله، اگر فاصله پریز تا تجهیز حدود یک متر باشد و زیرساخت شبکه Cat6A شیلددار طراحی شده باشد، این مدل می‌تواند برای اتصال دستگاه کاربر نیز استفاده شود.

اما اگر کاربر نیاز به جابه‌جایی بیشتری دارد یا پریز در فاصله بیشتری قرار گرفته است، انتخاب طول بیشتر معمولاً کاربردی‌تر خواهد بود.
