پریز شبکه لگراند Mosaic Cat6A UTP تک ماژول مدل 076571

پریز شبکه لگراند Cat6A UTP مدل 076571 از سری Mosaic

پریز شبکه لگراند Mosaic مدل 076571؛ Cat6A UTP تک ماژول با سرعت تا 10Gbps، اتصال IDC بدون ابزار و پشتیبانی از PoE

پریز شبکه لگراند Cat6A UTP تک ماژول مدل 076571 یکی از پریزهای شبکه حرفه‌ای خانواده Legrand Mosaic است که برای ایجاد نقاط انتهایی شبکه Category 6A در زیرساخت‌های بدون شیلد طراحی شده است. این محصول دارای یک کانکتور RJ45، ساختار UTP، طراحی باریک تک‌ماژول و ظرفیت انتقال داده تا سرعت 10 گیگابیت بر ثانیه است.

عرض تنها 22.5 میلی‌متری این مدل باعث می‌شود در پروژه‌هایی که تعداد زیادی مکانیزم باید در یک قاب یا ترانکینگ نصب شود، فضای کمتری نسبت به مدل‌های دوماژول اشغال کند. به همین دلیل 076571 گزینه مناسبی برای طراحی نقاط شبکه پرتراکم در دفاتر، ساختمان‌های تجاری، اتاق‌های کار و سیستم‌های ماژولار Mosaic محسوب می‌شود.

عملکرد Cat6A تا سرعت 10Gbps

لگراند برای مدل 076571 عملکرد Category 6A تا 10 Gbit/s را اعلام کرده است. این ویژگی باعث می‌شود محصول برای شبکه‌هایی مناسب باشد که ظرفیت بالاتر و توسعه آینده زیرساخت در طراحی آن‌ها اهمیت دارد.

البته عملکرد Cat6A تنها به پریز وابسته نیست. کابل افقی، پچ پنل، پچ‌کورد و سایر اجزای Channel نیز باید برای Cat6A انتخاب و به‌درستی نصب شوند تا کل مسیر بتواند الزامات همان Category را برآورده کند.

چرا مدل UTP برای برخی پروژه‌ها انتخاب بهتری است؟

در بسیاری از ساختمان‌های اداری، تجاری و مسکونی که مسیر کابل‌کشی به‌درستی از منابع ایجاد نویز فاصله دارد، استفاده از زیرساخت UTP می‌تواند نیاز شبکه را بدون پیچیدگی سیستم شیلد و هم‌بندی تأمین کند.

مدل 076571 برای چنین پروژه‌هایی طراحی شده است. این محصول از نظر Category در سطح Cat6A قرار دارد، اما برخلاف مدل‌های STP نیازی به پیوستگی شیلد یا اتصال زمین جداگانه ندارد.

اتصال IDC بدون نیاز به ابزار اختصاصی

مدل 076571 از مکانیزم Insulation Displacement Connector یا IDC استفاده می‌کند و برای خاتمه کابل به ابزار پانچ اختصاصی نیاز ندارد. این ساختار نصب را سریع‌تر کرده و در پروژه‌هایی با تعداد زیاد نود شبکه می‌تواند زمان اجرای کابل‌کشی را کاهش دهد.

مکانیزم اتصال سریع یکپارچه باعث می‌شود تکنسین بتواند پس از آماده‌سازی کابل و قرار دادن هادی‌ها در موقعیت صحیح، فرآیند اتصال را بدون استفاده از ابزار Punch Down سنتی انجام دهد.

درپوش شفاف محافظ در برابر گردوغبار

در قسمت جلوی پریز شبکه 076571 یک درپوش شفاف محافظ قرار دارد که هنگام عدم اتصال پچ‌کورد، ورودی کانکتور RJ45 را در برابر گردوغبار و آلودگی محیط محافظت می‌کند.

این ویژگی به‌خصوص در نقاطی که ممکن است پریز برای مدتی بدون استفاده باقی بماند، می‌تواند از ورود آلودگی به بخش داخلی کانکتور جلوگیری کند.

فضای مخصوص لیبل‌گذاری

مدل 076571 دارای فضای مخصوص Label است. در پروژه‌های ساخت‌یافته، این ویژگی امکان هماهنگ‌کردن شماره پریز با پورت متناظر در پچ پنل و مستندات شبکه را فراهم می‌کند.

شماره‌گذاری صحیح نقاط شبکه، عیب‌یابی، جابه‌جایی کاربران و عملیات Move، Add و Change را در آینده بسیار ساده‌تر می‌کند.

پشتیبانی از کاربردهای High-Capacity PoE

لگراند این پریز را برای High-Capacity PoE Applications مناسب معرفی کرده است. در چنین شبکه‌هایی، کابل اترنت علاوه بر داده می‌تواند توان الکتریکی تجهیزات متصل را نیز منتقل کند.

این قابلیت برای تجهیزاتی مانند تلفن IP، Access Point، دوربین تحت شبکه و سایر تجهیزات سازگار با PoE کاربرد دارد. البته عملکرد نهایی به سازگاری تمام اجزای Channel و تجهیزات Active شبکه وابسته خواهد بود.

مشخصات فنی پریز شبکه لگراند 076571

روش‌های نصب پریز 076571

طراحی ماژولار Mosaic امکان استفاده از مدل 076571 را در چند نوع سیستم نصب فراهم می‌کند. طبق مشخصات رسمی لگراند، این محصول برای نصب توکار، داخل داکت و در Floor Box یا سیستم‌های زیرکفی سازگار قابل استفاده است.

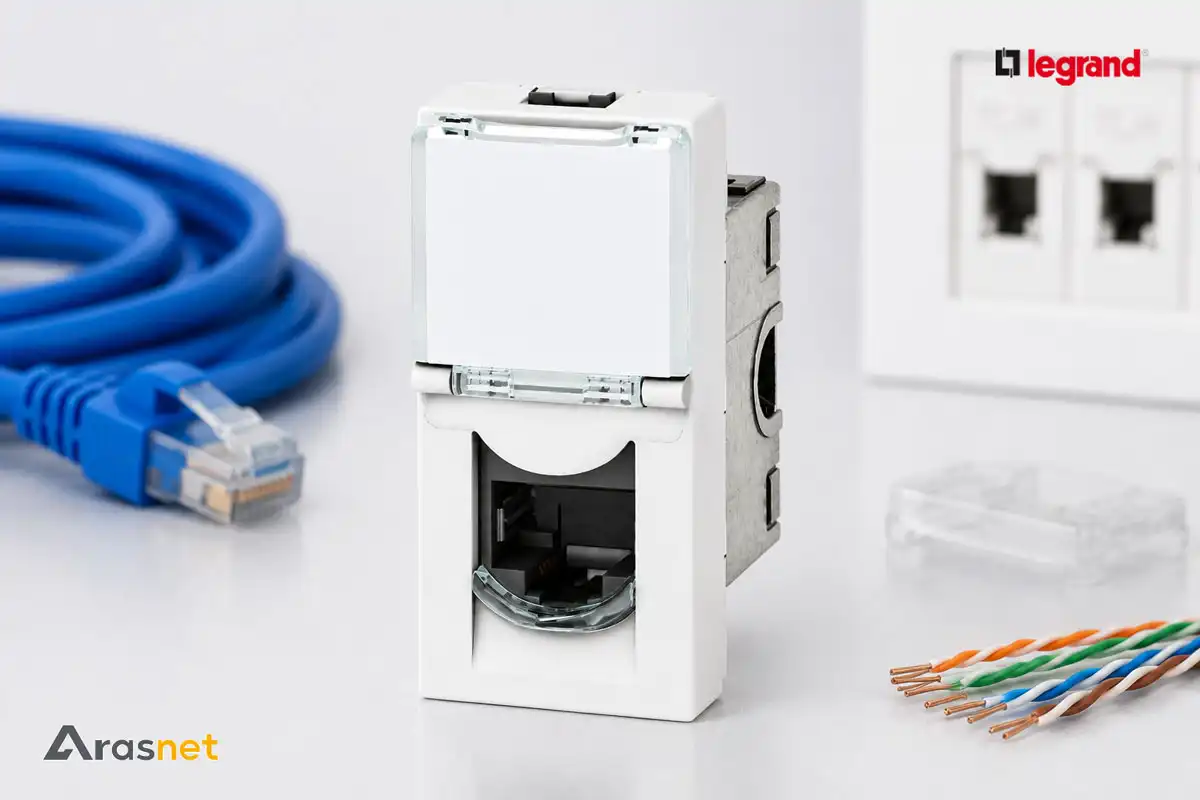

پریز شبکه لگراند 076571 تک‌ماژول برای ایجاد نقطه اتصال RJ45 در زیرساخت‌های Cat6A UTP

نقش پریز 076571 در یک Permanent Link کامل Cat6A UTP

پریز شبکه لگراند 076571 در سمت کاربر قرار می‌گیرد و نقطه پایانی کابل‌کشی افقی Cat6A UTP را تشکیل می‌دهد. در یک زیرساخت استاندارد، مسیر از پچ پنل داخل رک آغاز می‌شود، از طریق کابل افقی Cat6A UTP ادامه پیدا می‌کند و در نهایت به پریز شبکه 076571 در محل کاربر می‌رسد.

برای اینکه کل لینک عملکرد Cat6A داشته باشد، پچ پنل، کابل، پریز و پچ‌کورد باید همگی برای همین Category انتخاب شوند. وجود تنها یک جزء Cat6A در مسیر، کل Permanent Link را به Cat6A تبدیل نمی‌کند.

مزیت واقعی طراحی تک‌ماژول در پروژه چیست؟

یکی از مهم‌ترین ویژگی‌های 076571، عرض 22.5 میلی‌متری آن است. این ابعاد باعث می‌شود در سیستم‌های Mosaic، فضای کمتری نسبت به یک پریز دوماژول اشغال شود و طراح بتواند تعداد بیشتری مکانیزم را در یک قاب یا ترانکینگ قرار دهد.

این موضوع در دفاتر پرتراکم، میزهای کار چندکاربره، اتاق‌های کنفرانس و ترانکینگ‌هایی که خروجی‌های برق و دیتا باید در کنار یکدیگر نصب شوند، مزیت عملی زیادی ایجاد می‌کند.

Cat6A UTP چه تفاوتی با Cat6A STP دارد؟

هر دو ساختار می‌توانند در Category 6A قرار بگیرند، اما تفاوت اصلی در نوع حفاظت در برابر تداخل الکترومغناطیسی است. UTP فاقد شیلد فلزی است، در حالی که STP از ساختار شیلددار استفاده می‌کند.

076571 در مقایسه با 076576 چه تفاوتی دارد؟

مدل 076571 یک پریز Cat6A UTP تک‌ماژول است، در حالی که مدل 076576 که برای زیرساخت‌های شیلددار طراحی شده، Cat6A STP دوماژول است.

برای پریز 076571 چه کابلی انتخاب کنیم؟

برای این مدل باید کابل Cat6A UTP متناسب با طراحی پروژه انتخاب شود. کابل باید از نظر Category، قطر، مشخصات مکانیکی و شرایط نصب با کانکتور و مسیر کابل‌کشی سازگار باشد.

در پروژه‌هایی که از ابتدا بر پایه UTP طراحی شده‌اند، حفظ یکپارچگی ساختار بدون شیلد در تمام اجزای Channel باعث می‌شود اجرای شبکه ساده‌تر، قابل‌پیش‌بینی‌تر و اقتصادی‌تر باشد.

کاربرد 076571 در شبکه‌های 10GbE

مدل 076571 با پشتیبانی از Cat6A تا 10Gbps برای زیرساخت‌هایی مناسب است که انتقال داده پرظرفیت و امکان ارتقای شبکه در آینده اهمیت دارد.

نصب داخل ترانکینگ چه مزیتی دارد؟

طراحی Mosaic باعث می‌شود 076571 به‌راحتی در ترانکینگ‌های سازگار قرار گیرد. در پروژه‌هایی که شبکه، برق و سایر سرویس‌ها در یک سیستم مدیریت کابل مشترک اجرا می‌شوند، این ساختار امکان چیدمان منظم‌تر و دسترسی ساده‌تر به پریزها را فراهم می‌کند.

تک‌ماژول بودن محصول نیز در این شرایط اهمیت بیشتری پیدا می‌کند؛ زیرا می‌توان در فضای محدودتر تعداد بیشتری پریز شبکه یا ترکیب متنوع‌تری از مکانیزم‌ها ایجاد کرد.

نکات مهم هنگام کابل‌زنی 076571

1. روکش کابل را فقط به اندازه لازم باز کنید

   بازکردن بیش از حد روکش باعث افزایش بخش بدون حفاظت مکانیکی و دشوارتر شدن مدیریت هادی‌ها می‌شود.

2. تاب زوج‌ها را تا نزدیکی IDC حفظ کنید

   زوج‌های تابیده باید تا نزدیک‌ترین فاصله ممکن به محل اتصال باز نشوند تا عملکرد Cat6A بهتر حفظ شود.

3. الگوی سیم‌بندی پروژه را رعایت کنید

   دو سمت Permanent Link باید بر اساس الگوی یکسان T568A یا T568B اجرا شوند.

4. فضای پشت مکانیزم را بررسی کنید

   علاوه بر عمق خود پریز، فضای کافی برای ورود کابل و شعاع خمش مناسب در پشت مکانیزم در نظر گرفته شود.

5. از فشار روی کابل جلوگیری کنید

   کابل نباید با خم شدید یا نیروی مکانیکی داخل قوطی یا ترانکینگ قرار گیرد.

6. لینک را پس از نصب تست کنید

   در پروژه‌های حرفه‌ای، عملکرد واقعی Permanent Link با تستر متناسب با Cat6A بررسی شود.

اهمیت تست فلوک در شبکه Cat6A

استفاده از تجهیزات Cat6A به‌تنهایی تضمین نمی‌کند که لینک اجراشده واقعاً الزامات این Category را برآورده کند. نحوه کابل‌زنی، طول مسیر، بازشدگی زوج‌ها و کیفیت نصب روی عملکرد نهایی اثر دارند. برای نتجیجه تست فلوک پرمننت بالا باید از کابل شبکه هم برند و اصلی استفاده کنید. شما می توانید قیمت کابل شبکه لگراند اصلی را با کلیک بر روی آن بررسی نمایید.

در پروژه‌هایی که نتیجه کابل‌کشی باید به‌صورت رسمی تحویل شود، تست Permanent Link با تجهیزات مناسب می‌تواند کیفیت واقعی مسیر را مشخص و مستند کند.

ساختار پیشنهادی یک لینک Cat6A UTP

راهنمای خرید پریز شبکه لگراند Cat6A UTP مدل 076571

پیش از خرید پریز شبکه لگراند Cat6A UTP مدل 076571 بهتر است ابتدا مشخص کنید که زیرساخت پروژه واقعاً بر پایه Cat6A UTP طراحی شده است یا خیر. این محصول زمانی بهترین انتخاب است که کابل افقی، پچ پنل و پچ‌کورد نیز با ساختار UTP و Category 6A هماهنگ باشند.

مزیت اصلی 076571 فقط در Cat6A بودن خلاصه نمی‌شود. طراحی تک‌ماژول باعث می‌شود برای پروژه‌هایی با تراکم بالای خروجی شبکه، ترانکینگ‌های شلوغ و قاب‌هایی که چند مکانیزم باید کنار هم قرار گیرند، گزینه‌ای بسیار کاربردی باشد.

چه زمانی مدل 076571 انتخاب مناسبی است؟

چه زمانی بهتر است مدل STP انتخاب شود؟

اگر پروژه از کابل Cat6A شیلددار استفاده می‌کند یا شرایط محیطی نیاز به کنترل بیشتر تداخل الکترومغناطیسی دارد، مدل UTP انتخاب مناسب سیستم نخواهد بود. در چنین شرایطی باید پریز Cat6A STP متناسب با ساختار کابل‌کشی بررسی شود.

همچنین اگر سایر اجزای لینک مانند پچ پنل و پچ‌کورد شیلددار هستند، بهتر است پریز شبکه نیز با همان معماری هماهنگ انتخاب شود.

اشتباهات رایج هنگام نصب 076571

• استفاده از کابل نامتناسب:
  پریز Cat6A UTP باید در یک لینک هماهنگ با کابل و تجهیزات هم‌رده استفاده شود.
• بازکردن بیش از حد زوج‌ها:
  زوج‌ها باید تا نزدیک‌ترین فاصله ممکن به محل IDC تابیده باقی بمانند.
• فشار زیاد پشت پریز:
  کمبود فضای نصب می‌تواند باعث خم شدید کابل و فشار مستقیم به مکانیزم شود.
• اختلاط T568A و T568B:
  هر دو انتهای Permanent Link باید از یک الگوی سیم‌بندی یکسان استفاده کنند.
• بی‌توجهی به لیبل‌گذاری:
  شماره پریز باید با پورت متناظر روی پچ پنل هماهنگ باشد.
• عدم تست نهایی:
  برقراری Link به‌تنهایی نشان‌دهنده عملکرد کامل Cat6A نیست.

چک‌لیست نصب حرفه‌ای

1. محل نصب را مشخص کنید

   قبل از کابل‌زنی، محل قرارگیری پریز، ساپورت، قاب و فضای پشت مکانیزم را بررسی کنید.

2. کابل را با طول مناسب آماده کنید

   مقدار کافی کابل برای سرویس و نگهداری باقی بگذارید، اما از حلقه‌کردن بیش از حد کابل در پشت پریز خودداری کنید.

3. زوج‌ها را منظم نگه دارید

   زوج‌ها را فقط به اندازه لازم باز کنید و ترتیب رنگی را مطابق استاندارد پروژه رعایت کنید.

4. کانکتور IDC را کامل ببندید

   پس از قرارگیری صحیح هادی‌ها، مکانیزم اتصال باید کامل قفل شود تا تماس الکتریکی مناسب برقرار شود.

5. کابل را بدون فشار در پشت پریز قرار دهید

   از خم تند، پیچ‌خوردگی یا واردشدن نیروی مستقیم به کانکتور جلوگیری کنید.

6. شماره پریز را ثبت کنید

   شناسه پریز را با شماره پورت پچ پنل و نقشه شبکه هماهنگ کنید.

7. لینک را تست کنید

   در پروژه‌های حرفه‌ای، Permanent Link با تستر مناسب Cat6A بررسی و نتیجه آن مستند شود.

076571 یا 076576؛ کدام انتخاب مناسب‌تری است؟

اگر پروژه شما Cat6A UTP است و فضای نصب محدود اهمیت دارد، مدل 076571 انتخاب منطقی‌تری است. اگر زیرساخت از نوع Cat6A شیلددار باشد، مدل 076576 متناسب‌تر خواهد بود.

لینک‌های داخلی مرتبط

اگر پروژه شما بر پایه زیرساخت Cat6A شیلددار طراحی شده است، مشخصات پریز شبکه لگراند Cat6A STP مدل 076576 را نیز بررسی کنید.

برای مقایسه سایر مدل‌های تک‌ماژول و دوماژول می‌توانید به صفحه انواع کیستون و پریز شبکه مراجعه کنید.

مزایای خرید پریز لگراند 076571 از ارس‌نت

پرسش‌های متداول درباره پریز لگراند 076571
